BEA 556 DC Guide Rapide

Coilnagler Typ 556 DC
[1]Abmessungen:L = 287; H = 273 B = 116 mm;
[2]Gewicht: 2,25 kg.
#
[3]Zulässiger Luftdruck: 8 bar,
[4]empfohlener Betriebsdruck: 5 - 8 bar.
[5]Luftverbrauch pro Eintreibvorgang bei 7 bar:
1,06 l freie Luft.
[6]Eintreibgegenstand: Nägel 3,02 mm Schaftstärke in
den Längen von 19 bis 45 mm.
[7]A-bewerteter Einzelereignis-
Schalleistungspegel
[8]A-bewerteterEinzelereignis-
Emission Schalldruckpegel
am Arbeitsplatz
[9]*Vibrationskennwert 2,53 m/s²
[10] Magazinart: Coil Oberlader
[11] Ladekapazität: 1 Coil
[12] Luftanschluß: 9 bis 10 mm Nennweite
Diese Ersatzteilliste/Servicehinweise bildet mit
dem beiliegenden Benutzer- Handbuch
Betriebsanleitung. Bitte vor
auf merksam lesen und Sicherheitshinweise
unbedingt beachten.

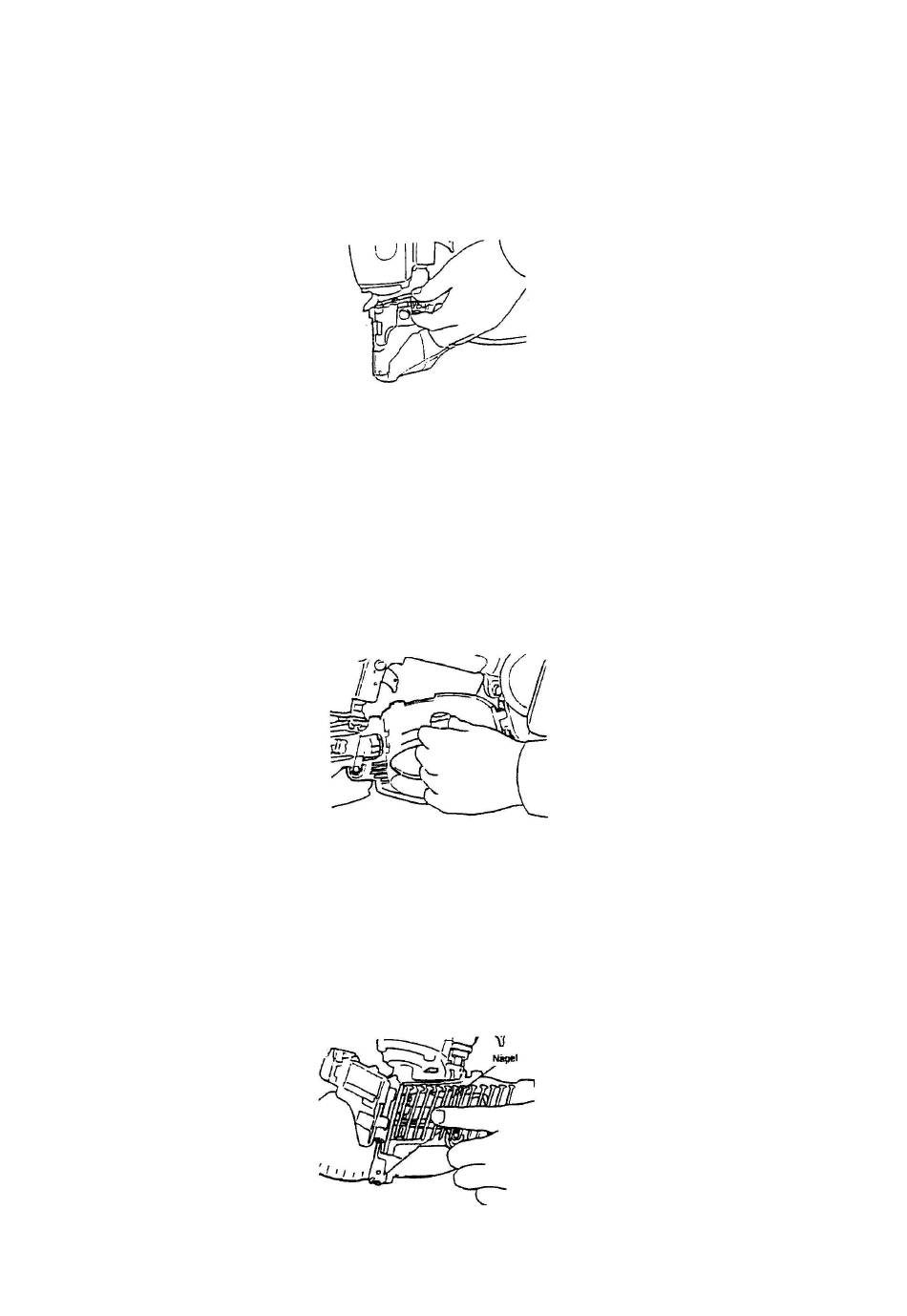

Beladen des Magazins
Hebel an der Kopfstückklappe betätigen und die
Magazinklappe öffnen (Bild 1). Stellen Sie den
Coilführungsteller auf die erforderliche Nagellänge ein.
Ziehen Sie dazu den Coil führungsteller nach oben und
rasten ihn in der erforderlichen Position ein (Bild 2). Die
Nagelrolle so einlegen, daß der Anfang außerhalb des
Magazintopfes liegt. Den ersten Nagel zwischen die
Sperrklauen legen (Bild 3). Danach die Magazinklappe
und die Kopfstückklappe schließen.
Achtung:
Gerät von der Pneumatik- Druckquelle
trennen, Nagelmagazin entleeren.Die Befestigung der
Kappe mit den 4 Zylinderschrauben 14512444 muß
mit einem Drehschrauber erfolgen, bei dem das
Drehmoment auf 14 Nm eingestellt ist.
Austausch des Treibers
Die vier Zylinderschrauben 14512444 herausdrehen
und die Kappe komplett abheben (Bild 4). Mit dem
Ersatztreiber, der von unten in den Treiberkanal
eingeführt wird, die Kolben-Treiber- Einheit nach oben
aus dem Naglergehäuse herausdrücken (Bild 6).
Kolben komplett austauschen.
Wiedereinsetzen Kolben-ORing einfetten mit O-Ring-
Fett 13301706.
Auswechseln des Puffers und des Zylinders
Siehe Beschreibung "Austausch des Treibers". Treiber-
Kolbeneinheit herausnehmen .
umdrehen und kräftig auf eine Holzplatte schlagen.
Durch die Erschütterung lösen sich Zylinder und Puffer
und lassen sich leicht dem Gehäuse entnehmen.
Defekte Teile ersetzen und leicht gefettet (O-Ring- Fett
13301706) ersetzen. (Abb. 8).
Auswechseln der Ventil-O-Ringe
Siehe Beschreibung "Austausch des Treibers".Das
Ventil herausnehmen, defekte O- Ringe ersetzen und
leicht gefettet mit O-Ring- Fett 13301706 wieder
einsetzen.
Coil Nailer Type 556 DC
This Spare parts list/service instructions and the
enclosed Operator's Manual
Operating Instructions. Before using read both
and strictly observe safety instructions.
In the German section of the spare parts list the
technical data are listed under codes [ ] (also see User
Manual).
Loading of magazine
Depress lever on nose- housing door and open
magazine cover (fig. 1). Adjust nail plate to required nail
length. Four adjustments are possible. To adjust lift
guide post until it engages in the required position (fig.
2). Insert the nail coil into the magazine, feed the nails
forward locating the first nail between the claws (fig. 3).
Then close the magazin door and the nose- housing
door.
Attention! Always disconnect the tool from its air
su pply and empty magazine before attempting any
repair. Always fix the cap
14512444 a torque wrench adjusted to 14 Nm.
To replace driver blade
Take out 4 bolts 14512444 and loosen complete cap
(fig. 4). The piston with driver bl ade can now be
removed by using a spre dirver blade and pushing it
from below (fig. 6). The replace the complete piston.
Before refitting grease with O-ring grease 13301706.
To replace bumper and cylinder
See instructions "to replace driver blade", the n take out
piston- driver assembly. Invert machine and tap gently
on wooden surface (fig. 8). By the impact, cylinder and
bumper will come out and can easily be removed from
Deutsch
1
L = 102,9 dB
Wa, 1s
L = 99,9 dB
pA, 1s
die
Inbetriebnahme
2
Vor dem
Dann den Nagler
English
constitute the
3
with 4 allen bolts
the housing. Replace damaged parts and grease
before refitting with special grease 13301706.
To replace O-rings on valve system
See instructions "to replace driver blade". Take out
valve and replace wrong O-rings. Grease O- rings with
special grease 13301706 .
Cloueur pneumatique type 556 DC
Cette Nomenclature des pièce s détachées et
instructions de montage et
l'utilisateur font partie du Mode d'Emploi. Avant
utilisation
veuillez les lire attentivement.
La partie en langue allemande
caractéristiques techniques avec des références [ ]
(voir manuel d'instruction).
Remplacement de pièces défectueuses:
Alimentation du chargeur
Actionner le louet du clapet frontal, ouvrir la porte du
boîtier (fig. 1). Positionner le disque de support du
rouleau de clous à la longueur des clous à utiliser (fi g.
2). Introduire le rouleau de clous dans le boîtier de telle
manière à ce que son début soit placé à l'extérieur du
boîtier. Bloquer le premier clou entre les griffes du
dispositif d'avancement (fig. 3). Fermer le clapet frontal
ainsi que la porte du boîtier.
Attention: avant toute manipulation, débrancher
l'alimentation d'air comprimé et décharger le magasin.
La fixation du capuchon avec ses 4 vis cylindriques
14512444 doit être effectuée obligatoirement à l'aide
d'une clé dynamometrique, réglée à 14 Nm.
Marteau
Retirer les quatre vis cylindriques 14512444 et le
capuchon complet (fig. 4). Avec le marteau de
rechange, faire sortir le piston et le marteau du cloueur
(fig. 6). Remplacer piston complet. Bien graisser avec la
graisse 13301706.
Amortisseur y cylindre
", sortir ensuite l'unité piston/marteau. Faire pivoter le
cloueur et frapper bien à plat sur une plance en bois.
Suite à ce choc, le cylindre et l'armortisseur se
retireront facilement du corps de l'appareil. Une fois les
pièces défectueue ses remplacées, les graisser (graisse
poour joints toriques 13301706) et les monter sur
l'appareil (fig. 8).
Joints de soupape
Suivre d'abord les instructions sous "Marteau", ensuite
sortir la soupape. Remplacer les pièces défectueuses et
les remettre avec de la graisse 13301706.
Grapadora neumática tipo 556 DC
Esta Lista de piezas e
mantenimiento son partes - junto con las
Instrucciones para el operario - de las normas de
trabajo. Antes del utilizo
detenidame nte dichas instrucciones y atender las
instrucciones de seguridad.
En la parte alemana de la lista de repuestos figuran
datos técnicos bajo cifras caracteristicas [ ] . (Véase
también el manual de usuario.)
Sistema de carga
Bajar la palanca de la tapa sit uada en la nariz del
cuerpo y abrir la puerta del cargador (fig.1). Ajustar el
soporte de los clavos a la altura requerida, de acuerdo
con el largo del mismo. Para conseguirlo, debe
levantarse la guia hasta que encaje con la posición
deseada (fig.2). Colóq uese la bobina de clavos de forma
que los primeros sobresalgan del cargador. Situe los
primeros clavos entre el dentado (fig.3). Cierre
entonces la puerta del cargador y la tapa de la nariz.
Cambio de piezas
Importante: Desconectar la
al imentación de aire comprimido. Vaciar el cargador
de grapas. Fije la tapa con los 4 tornillos cilíndricos
14512444 con una llave dinamometrica ajustada a 14
Nm.
Cambio de la lengüeta
Extraer los 4 tornillos 14512444 y levantar la tapa
(fig. 4). Presion ar con una lengüeta de recambio a
través de la nariz y asi se consequirá facilmente sacar
del interior de la máquina el piston con su lengüeta (6).
Sustituir la válvula completa.
abundantemente con la grasa especial 13301706.
Cambio del aro tórico del pistón
Véase descripción "cambio de la lengüeta", después se
procede a cambiar el conjunto lengüeta/piston.
Entonces dar la vuelta a la máquina y golpear
suavemente el cuerpo sobre una mesa de madera. Por
la acción del golpe se desprenderán el cili ndro y el
amortiguador. Cambiar las partes defectuosas y antes
de montar las nuevas engrasarlas con grasa especial
13301706 (8).
Français
le Manuel de
contient les
Español
instrucciones de
deben leerse
máquina de la
Engrarsar
