28. Branchement Clignotant Réf. SW7500
Le clignotant permet de signaler le mouvement du portail en cours d' o uverture et de fermeture à travers
une lumière intermittente jaune. Le clignotant doit être installé sur le pilier/ mur de façon à être bien visi-
ble des l' e xtérieur et des l' i ntérieur de la propriété.
Le branchement du câble doit s' e ffectuer sur les bornes 12 et 13 de la platine électronique CTH42.
Le dispositif fonctionne en BASSE TENSION pour des raisons de sécurité et il est doté de porte ampou-
le et ampoule 12V 10W.
A A T T T T E E N N T T I I O O N N ! !
Ne jamais dépasser cette puissance afin de ne pas endommager les circuits.
- L' a ctivation a lieu deux secondes avant la manœuvre effective.
- Le rythme du clignotant est lent à l' o uverture et plus rapide à la fermeture.
A A T T T T E E N N T T I I O O N N ! !
Bien fixer le dispositif, les vibrations éventuelles peuvent réduire la durée de vie de l' a m-
poule.
L' i nstallation d' u n clignotant est nécessaire et obligatoire pour garantir la sécurité sur la zone de passa-
ge public.
29. Branchement Antenne externe SW6025
L' a ntenne extene en option (non fournie dans le kit) doive etre fixé
directament sur le clignotant SW7500.
L' a ntenne externe permet d' a mplifier et
ameillorer la réception radio de la frequence transmise par la télécom-
mande ou le clavier. Branchements: voire schema électrique en dessin
26b. ESi on connecte l' a ntenne externe il faudra éliminer l' a ntenne
fourni d' u sine et connecter l' a ntenne externe sur les borniers 1(anten-
ne) et 2 (masse antenne)
A A T T T T E E N N T T I I O O N N ! !
la rondelle de masse antenne est indispensable pour le
fonctionnement de l' a ntenne.
Ne jamais l' o ublier en phase
d' a ssemblage de l' a ntenne sur
la coque du clignotant! ( voire 26a et 26b)

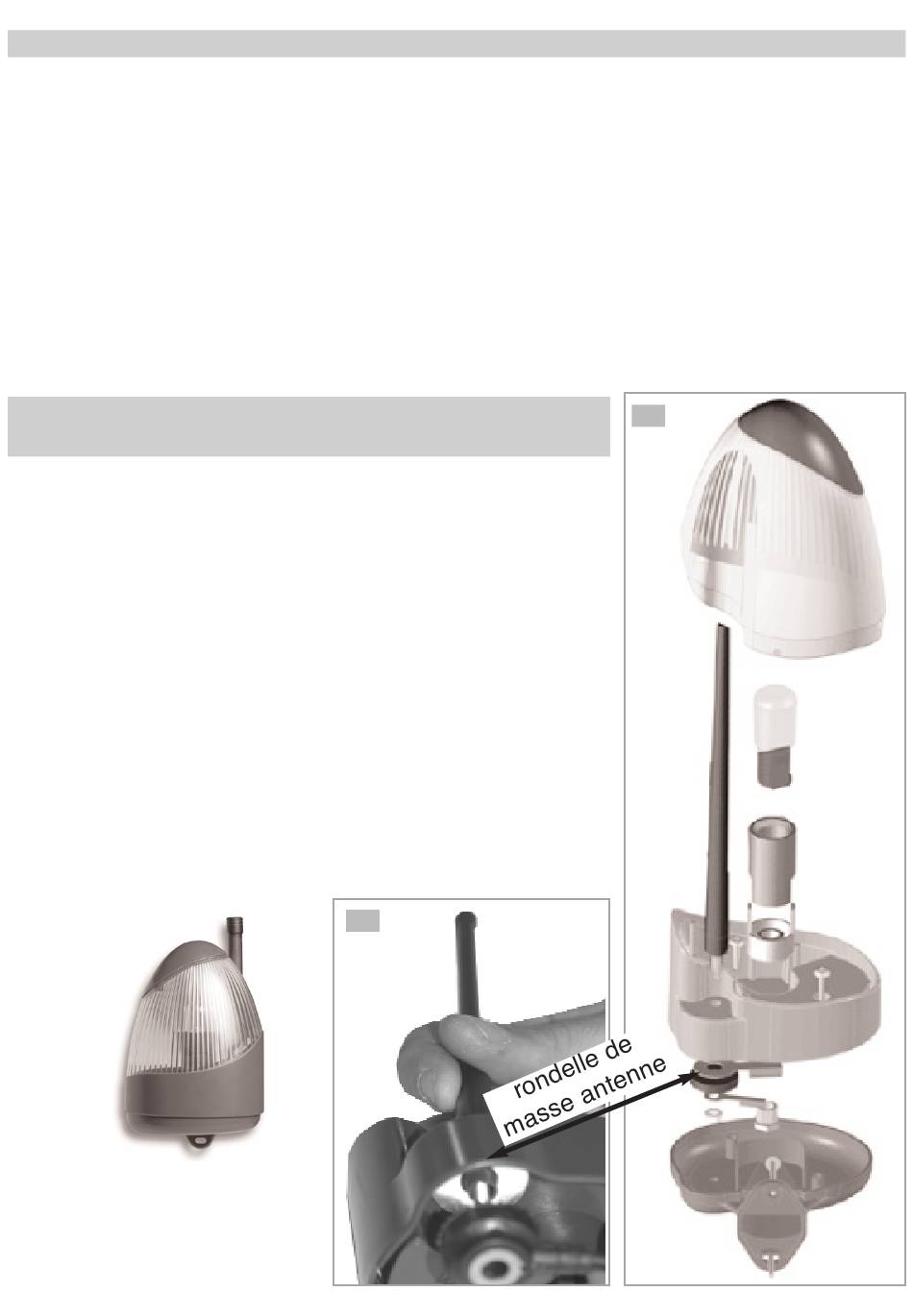

Antenne
SW6025
Clignotant
SW7500
(accessoire en Option)
26b
18
26a
