Tout d'abord, n'oubliez pas de démonter les connecteurs où règnent des tensions dangereuses.
6
Démontage du système 5000

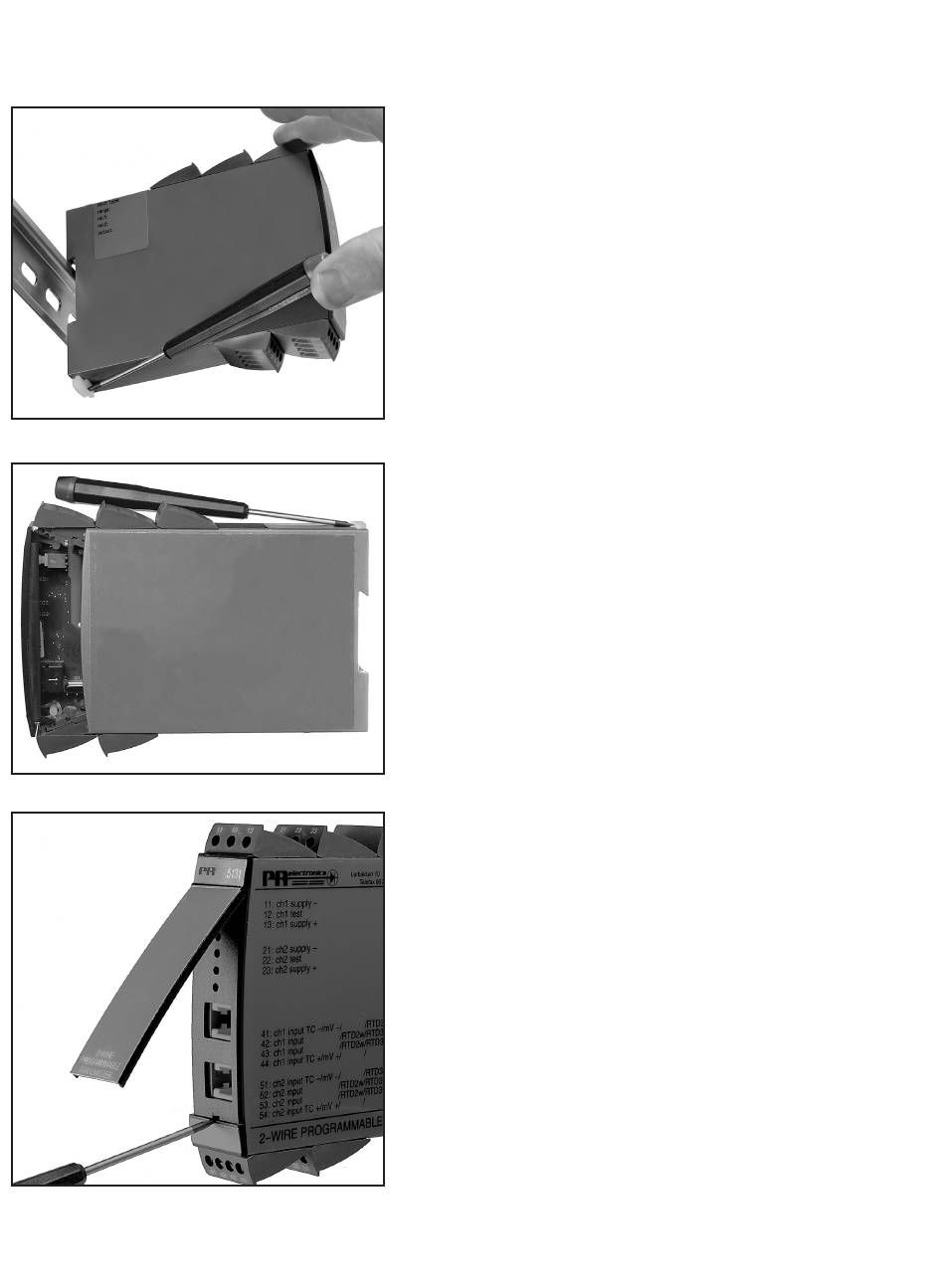

Figure 1 :
Débloquez le verrou inférieur pour dégager le module du rail
d'alimentation.
Figure 2 :
Puis, débloquez le verrou supérieur tout en extrayant la plaque avant :
la carte à circuits imprimés est alors dégagée.
Vous pouvez maintenant régler les commutateurs et les cavaliers.
Figure 3 :
En ouvrant la plaque avant, vous pouvez accéder au connecteur de
programmation.
5223V103-FR
