Instructions d'installation de la trousse de supports d'ailes
pour essieu relevable directionnel 10001443
Document 10005945, révision A
Les supports sont compatibles avec les modèles :
Essieu Eaton 20K à bride de came avant à quatre trous.
(Conçu pour être utilisé avec les ailes MIN221800 et MIN2221.)
ÉTAPE 1 - IDENTIFICATION DES PIÈCES
A.
Étaler les pièces et les paquets avec le matériel inclus.

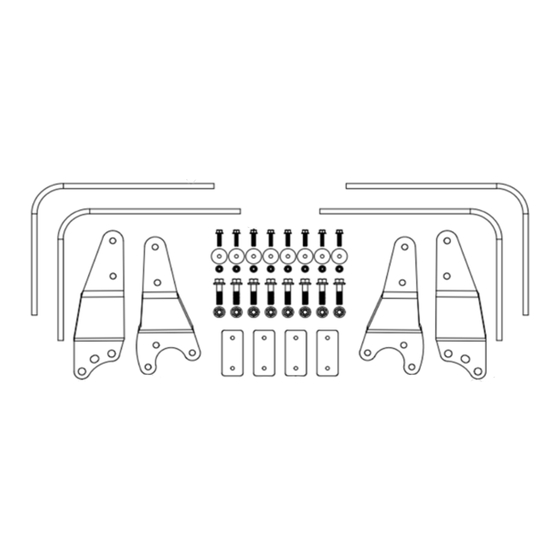

B. Comparer les pièces et le matériel avec la trousse de supports 10001443 comme montré dans la Figure 1.
REMARQUE : Des boulons ne sont fournis que pour les étapes 3 et 4. À l'étape 2, les tailles de boulons varient en fonction
de l'application et les boulons ne sont pas fournis.
FIGURE 1
4
En cas d'absence de toute pièce de la liste, appeler chez Minimizer au 800-248-3855.
ÉTAPE 2 - FIXATION DES SUPPORTS AU CAMION
A.
Retirer l'assemblage de roue du moyeu sur le côté droit du véhicule.
B. Retirer l'assemblage de moyeu et tambour.
a.
Avec les moyeux extérieurs, il se peut qu'il soit seulement nécessaire de retirer le tambour.
C.
Retirer les trois boulons inférieurs entre la plaque d'appui et la fusée, à l'arrière de la fusée.
D. Installer le support d'aile arrière (10001536) en utilisant des boulons de grade 8 plus longs et 2 à 4 rondelles plates SAE entre le
support et la fusée. (Pour éloigner le support de la surface irrégulière.)
E.
Installer le support d'aile avant (10001526) en utilisant les deux trous supérieurs et le trou inférieur avant de la bride de montage
du tube de came en S.
a.
Utiliser des boulons plus longs de 1/2 po que les boulons existants.
F.
Réinstaller le moyeu, le tambour de frein et l'assemblage de roue.
REMARQUE :
•
Répéter l'étape 2 sur le côté gauche en utilisant les supports d'aile (10001535) et (10001525).
1
7
2
6
5
3
5
N°
N° DE
QTÉ.
D'ÉLÉMENT
PIÈCE
1
10001493
2
10001525
3
10001526
4
10001535
5
10001536
6
10001463
7
10003062
1 de 3
4
1
1
1
1
4
1
