Daikin Altherma H Hybrid Guide De Référence Installateur page 71

EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1C – 2020.10
(a) Consultez la plaquette signalétique sur l'unité extérieure.
(b) Section de câble 0,75 mm² à 1,25 mm²; longueur maximale: 200 m.
(c) Partie de l'équipement en option
(d) Section minimale du câble 0,75 mm².
(e) Section de câble 0,75 mm² à 1,25 mm²; longueur maximale: 200 m. Ces fils DOIVENT
être gainés. Longueur recommandée pour la partie dénudée: 6 mm.
REMARQUE
Davantage de spécifications techniques concernant les différents raccordements
sont indiquées à l'intérieur de l'unité extérieure.

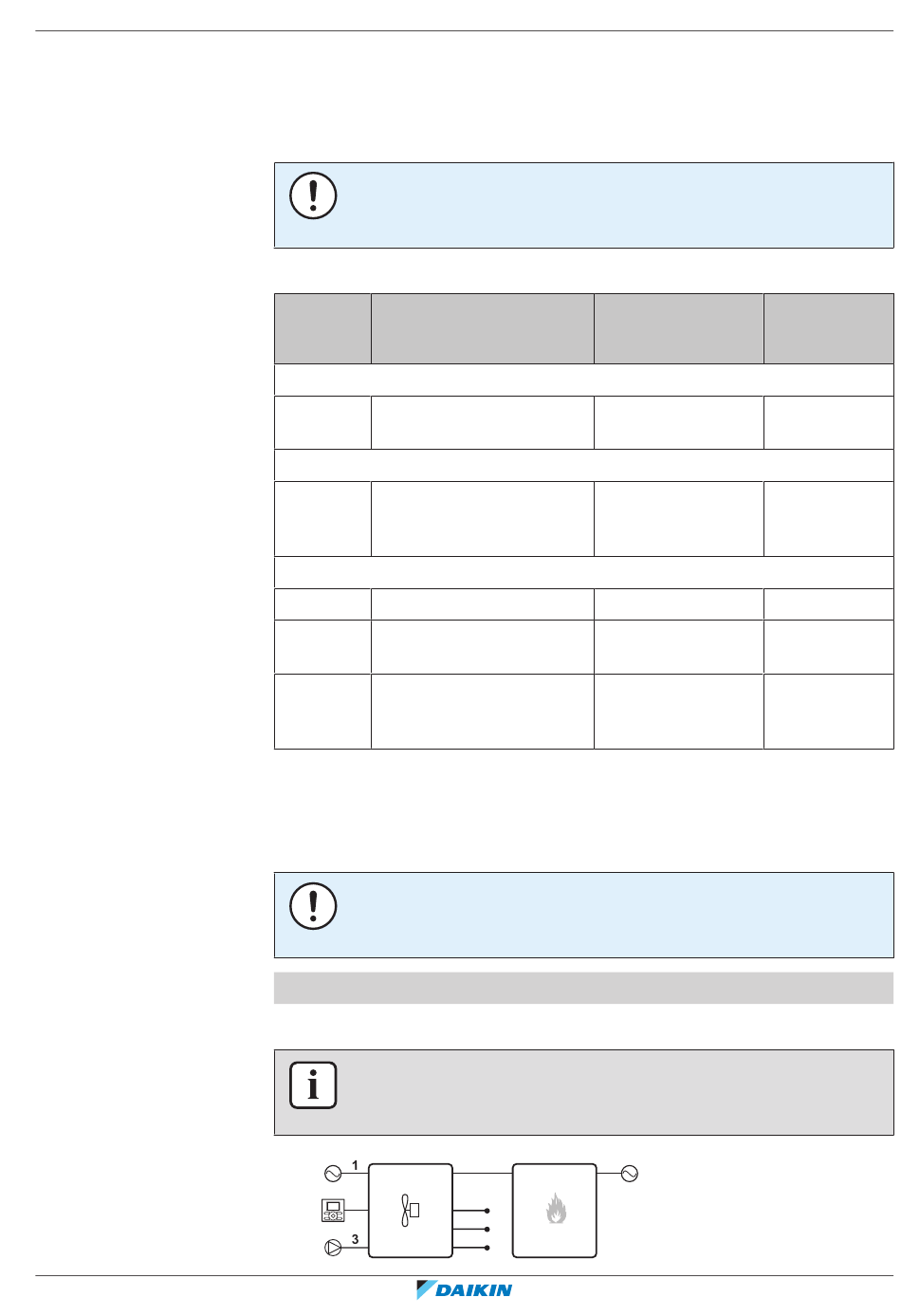

Raccordements à la chaudière à gaz EHY2KOMB28+32AA:
Élément Description
Alimentation
1 Alimentation électrique de
la chaudière à gaz
Câble d'interconnexion
2 Câble d'interconnexion
entre l'unité extérieure et la
chaudière à gaz
Équipement en option
3 Vanne 3 voies
4 Thermistance du ballon
d'eau chaude sanitaire
5 Thermostat d'ambiance/
convecteur de la pompe à
chaleur
(a) Consultez la plaquette signalétique sur la chaudière à gaz.
(b) Section de câble 0,75 mm² à 1,25 mm²; longueur maximale: 200 m. Ce câble est à
fournir sur place.
(c) Section de câble 0,75 mm² à 1,25 mm².
(d) La thermistance et le fil de raccordement (11 m) sont disponibles en option (EKTH3
ou EKTH4).
REMARQUE
Davantage de spécifications techniques concernant les différents raccordements
sont indiquées à l'intérieur de la chaudière à gaz.
Pour un système avec chaudière à gaz tierce
L'illustration suivante présente le câblage sur site requis.
INFORMATION
L'illustration suivante est un exemple, il est possible qu'elle ne corresponde PAS à la
configuration de votre système.
a
2
2+GND
2
3
2
2
c
4
b
5
6
7
8 Préparation
|
Fils Courant de
fonctionnement
maximal
(a)
(b)
(c)
100 mA
(d)
(c)
100 mA
