OPTISWITCH 5200 C, 5250 C • Deux fils
Contrôlez si l'état de commutation se modifie (témoin de contrôle
- état de commutation). Vous pouvez ainsi contrôler la fonction
correcte de la chaîne de mesure.
Si cela n'est pas le cas, alors il y a une erreur dans la chaîne de
mesure.
Tenez compte du fait que les appareils connectés en aval sont
activés pendant le test de fonctionnement.
Exécution - Test de fonctionnement
Si vous utilisez pour cela un transmetteur de type SU 501 Ex, vous
pouvez également exécuter le test avec la touche de test intégrée.
La touche de test est installée noyée en face avant du transmetteur.
Appuyez sur la touche de test pendant > 2 secondes avec un outil
approprié (tournevis, stylo à bille, etc.).
Si le OPTISWITCH 5200 C, 5250 C est raccordé à un système de
transmetteur ou à un APS, vous devez couper la ligne de liaison vers
le capteur pour plus de 2 secondes. Le retard de commutation doit
être pour cela réglé sur 0,5 s.
Après avoir lâché la touche ou après avoir coupé la ligne de raccorde-
ment au capteur, vous pouvez vérifier le fonctionnement correct de
toute la chaîne de mesure. Le test simule les états suivants :
•
Signalisation de défaut
•
Signalisation du vide
•
Signalisation du plein
I/mA
16
±1,5
8
±1,5
< 3,6
0,6
±0,2

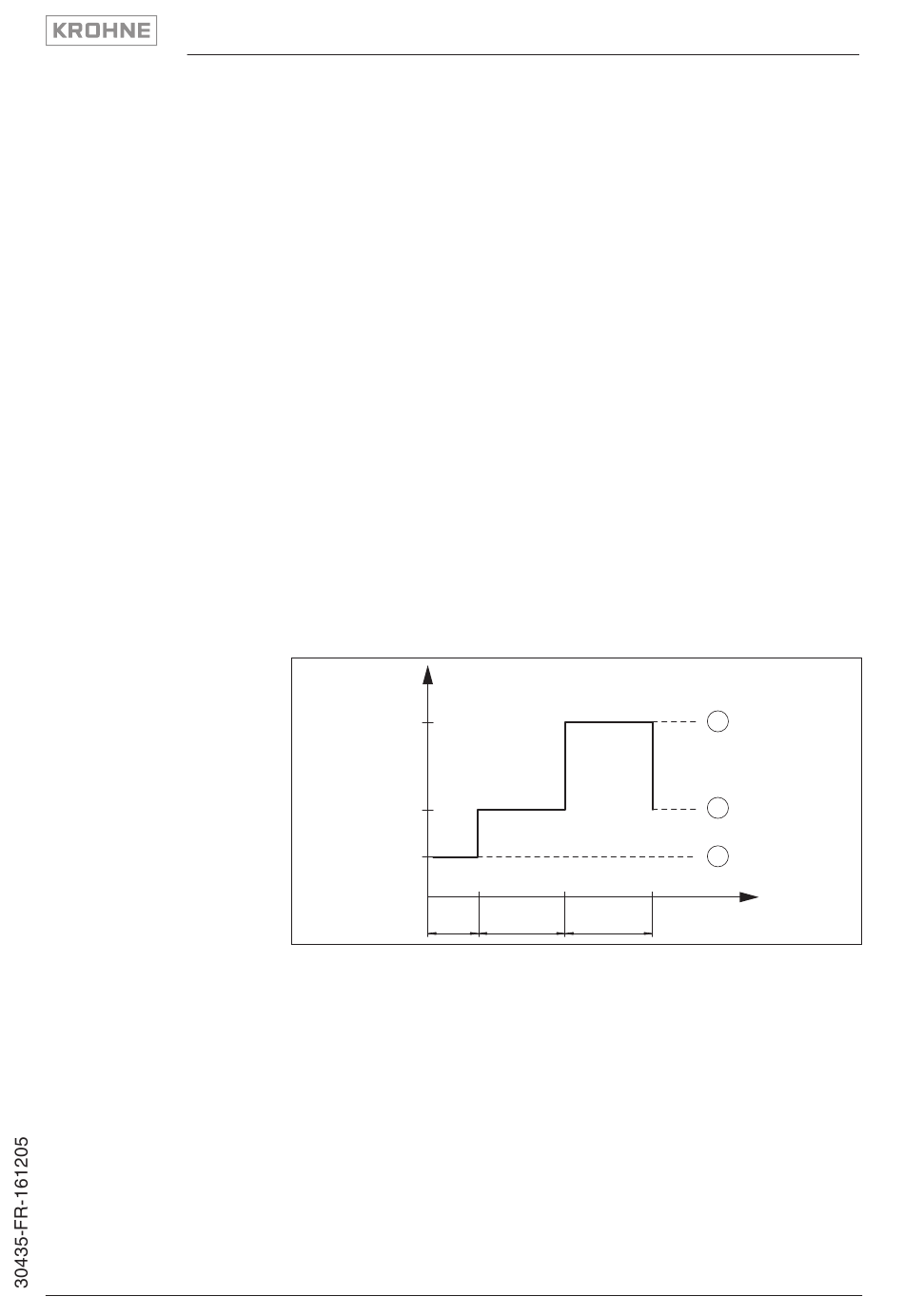

Fig. 28: Diagramme de déroulement du test fonctionnel (mode de fonctionne-
ment « A »)
1 Signalisation de défaut
2 Signalisation du vide
3 Signalisation du plein
Contrôlez bien si tous les trois états de commutation apparaissent
dans l'ordre et la durée indiqués. Si ce n'est pas le cas, il y a un
défaut dans la chaîne de mesure (voir également la mise en service
du transmetteur). N'oubliez pas que les appareils installés en aval du
détecteur resteront actifs pendant toute la durée du test de fonction-
nement. Ce qui vous permet de contrôler le fonctionnement correct
de toute la chaîne de mesure.
1,5 1,5
±0,5 ±0,5
6 Mise en service
