5 Raccordement à l'alimentation en tension
Compartiment électro-
nique et de raccordement
Schéma de raccordement
20
4
5

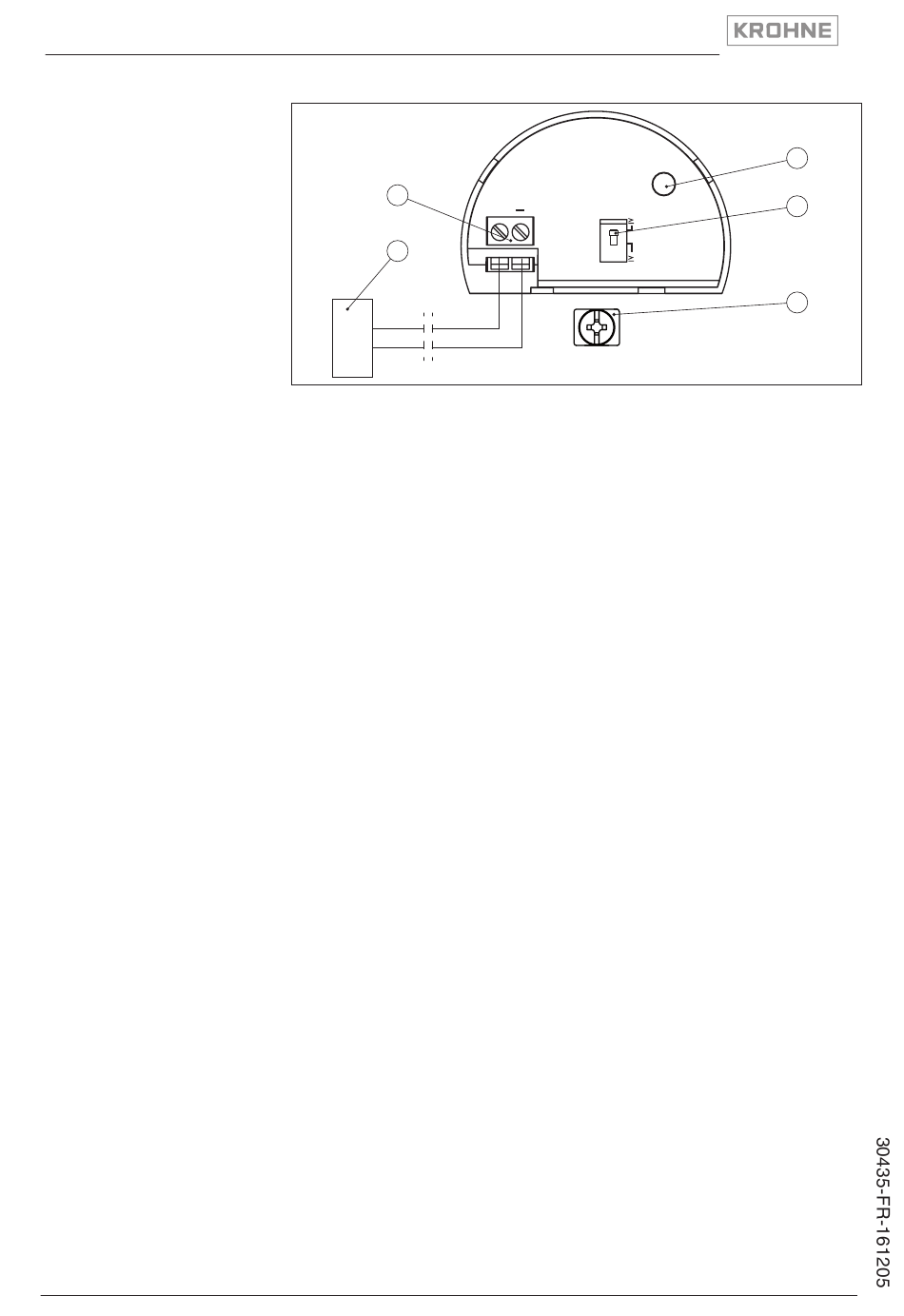

Fig. 11: Compartiment électronique et de raccordement
1 Témoin de contrôle
2 Commutateur DIL pour le réglage de la sensibilité
3 Borne de mise à la terre
4 Bornes de raccordement
5 Système d'exploitation ou API
Nous recommandons de raccorder le détecteur OPTISWITCH 5200
C, 5250 C de telle façon que le circuit de commutation soit ouvert en
cas de signalisation de seuil atteint, de rupture de ligne ou de panne
(sécurité positive).
Pour le raccordement à un transmetteur de niveau VEGATOR idem
Ex, WHG. Alimentation par le transmetteur raccordé VEGATOR. Vous
trouverez d'autres informations au chapitre "Caractéristiques tech-
niques" de cette notice ; pour les "Caractéristiques techniques Ex",
reportez-vous aux "Consignes de sécurité" livrées avec l'appareil.
L'exemple de circuit est valable pour tous les transmetteurs utili-
sables.
Le témoin de contrôle au OPTISWITCH 5200 C, 5250 C s'allume
•
rouge - avec lames vibrantes immergées
•
vert - avec lames vibrantes émergées
Consultez la notice de mise en service du transmetteur. Vous trouve-
rez la liste des transmetteurs appropriés au chapitre des "Caractéris-
tiques techniques".
Si le OPTISWITCH 5200 C, 5250 C est utilisé en zone à atmosphère
Ex comme partie d'une sécurité antidébordement selon WHG, suivez
les réglementations des consignes de sécurité et des certificats de
conformité. Si l'appareil équipé d'un préampli SWE60Z EX, SWE60Z
EX E1 doit fonctionner directement à l'entrée analogique d'un API, il
est nécessaire d'intercaler une barrière séparatrice appropriée.
SW E60Z
+
0,5 g / cm 3
0,7 g / cm 3
1 2
OPTISWITCH 5200 C, 5250 C • Deux fils
1
2
3
