Manuels Connexes pour BAC ICE CHILLER TSU-C-D
Sommaire des Matières pour BAC ICE CHILLER TSU-C-D

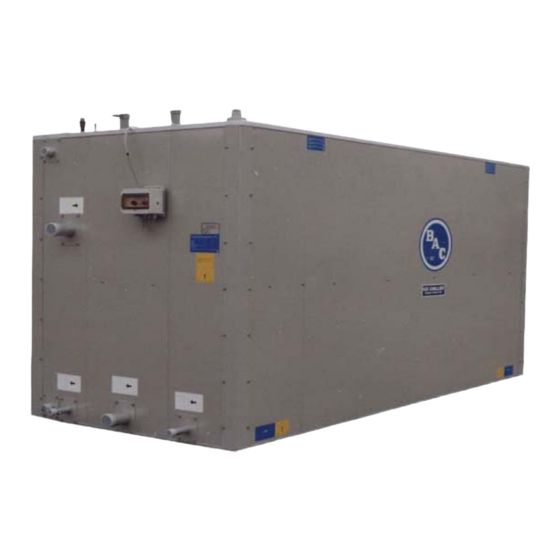

- Page 1 RTSU-CDv06FR TSU-C-D Unité de stockage de glace ICE CHILLER® pour fonte externe INSTRUCTIONS DE MANUTENTION ET D’INSTALLATION...
- Page 2 A propos de manutention et d'installation Procéder à la manutention et l’installation de l’équipement BAC comme indiqué dans ce bulletin. Passer soigneusement en revue ces procédures avant de procéder à la manutention et à l’utilisation afin de familiariser le personnel avec les procédures à suivre et de s’assurer que tout l’équipement nécessaire sera disponible sur le lieu de travail.
-
Page 3: Table Des Matières
Table des matières INSTRUCTIONS DE MANUTENTION ET D’INSTALLATION Généralités A propos de la conception et des pratiques à appliquer Transport Inspection avant manutention Poids de l'appareil Mise à niveau Connexion de la tuyauterie Raccordements aux batteries Protection contre le gel Mesures de sécurité... -
Page 4: Généralités
Tout dégât causé pendant le transport devra être clairement mentionné sur le CMR. Poids de l'appareil Avant de procéder à la manutention d’un équipement BAC, vérifier le poids de chaque section sur le schéma certifié de l’appareil. Consulter la section Manutention pour connaître les valeurs de poids. -
Page 5: Mise À Niveau
Raccordements aux batteries Les batteries des unités d'accumulation de glace BAC sont remplies en usine d'un gaz inerte basse pression avant expédition pour garantir une protection interne optimale contre la corrosion. Il est recommandé de vérifier la surpression tous les six mois (reliez un manomètre à... -
Page 6: Protection Contre Le Gel
Protection contre le gel Protéger ces produits contre les dommages et/ou l’efficacité réduite dû au gel éventuel, et ce par des modes mécaniques ou de fonctionnement. Veuillez consulter votre représentant BAC Balticare local pour connaître les autres systèmes de protection recommandés. - Page 7 Les levages doivent être effectués par personnel de manutention qualifié conformément aux instructions de manutention de BAC et aux pratiques de levage généralement acceptées. Des câbles de sécurité d'appoint peuvent être nécessaires si les conditions du levage en justifient l'utilisation, comme déterminé...
-
Page 8: Surfaces Non Accessibles
Garantie La société BAC garantit que tous ses produits sont exempts de défauts de fabrication au niveau des matériaux et de la main d’œuvre, et ce, pendant une période de 24 mois à compter de la date d'expédition. Si un tel défaut devait toutefois être présent, la société... -
Page 9: Manutention
TSU-C-D MANUTENTION Remarques générales 1. Pour simplifier la manutention et l'installation, les appareils sont expédiés en une seule pièce de sorte qu'un seul levage soit nécessaire. Il est important de respecter la procédure de manutention ci-dessous. 2. Des dispositifs de levage ont été fournis pour des levages à faible hauteur et le positionnement définitif. Le tableau « Dimensions et poids d'expédition approximatifs »... -
Page 10: Conditions De Support Requises
SUR UN SOCLE EN BÉTON PLAN Le bac doit en permanence reposer sur un socle en béton plan. Une fois le bac placé dans sa position définitive, le fond du réservoir doit être scellé de façon étanche à l'air sur tout son pourtour pour prévenir la formation de condensation (voir la figure). -
Page 11: Méthode De Manutention
SUR UN TOIT Pour une installation du bac sur un toit, une isolation complémentaire devra être réalisée sur le chantier entre le fond du réservoir et la toiture pour prévenir la formation de condensation sur le plafond de l'étage inférieur (voir la figure). - Page 12 ATTENTION Les câbles de levage doivent être verticaux dans les deux plans comme illustré. ATTENTION Lors du levage des bacs comme illustré, les couvercles de certains réservoirs doivent être retirés pour permettre l'accès aux anneaux de levage. Veiller à ce que les câbles de levage n'endommagent pas les couvercles restants.
-
Page 13: Tuyauterie
ROULEMENT POUR POSITIONNEMENT S'il ne peut être levé, le bac peut être positionné par roulement. Si des rouleaux sont utilisés, ils doivent être placés sous le bac et doivent dépasser de la largeur du bac. L'écartement entre les rouleaux ne doit pas dépasser 1 m. -
Page 14: Installation Pompe À Air
La pompe à air doit être montée sur une surface plate, propre, sèche, exempte de toute vibration et soutiendra le bac. Aucun média spécial n'est nécessaire. -
Page 15: Inspection Avant La Mise En Service
TSU-C-D INSPECTION AVANT LA MISE EN SERVICE Généralités Avant la mise en service, il faut appliquer les procédures suivantes, décrites en détail dans le Manuel d’utilisation et de maintenance (voir le tableau "Programme recommandé de maintenance et de surveillance"). Le respect des procédures de mise en service et du programme de maintenance périodique prolongera la durée de vie de l’équipement et assurera le fonctionnement parfait de l’appareil. -
Page 16: Assistance Spécifique Et Informations Complémentaires
ASSISTANCE SPÉCIFIQUE ET INFORMATIONS COMPLÉMENTAIRES Assistance BAC a fondé sous le nom de Balticare une société indépendante spécialisée. L’offre de BAC Balticare comprend tous les éléments requis pour assurer un fonctionnement sûr et efficace des produits de refroidissement évaporatif. Pour plus de détails, contacter le représentant BAC local pour toute information complémentaire et assistance spécifique sur www.BaltimoreAircoil.eu... - Page 17 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 18 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 19 W W W . B A L T I M O R E A I R C O I L . E U...
- Page 20 TOURS DE REFROIDISSEMENT TOURS DE REFROIDISSEMENT À CIRCUIT FERMÉ STOCKAGE ET ACCUMULATION DE GLACE CONDENSEURS ÉVAPORATIFS PRODUITS HYBRIDES PIÈCES, ÉQUIPEMENT & SERVICES www.BaltimoreAircoil.eu info@BaltimoreAircoil.eu Veuillez consulter notre site web pour les coordonnées de votre contact local Industriepark - Zone A, B-2220 Heist-op-den-berg, Belgium ©...
