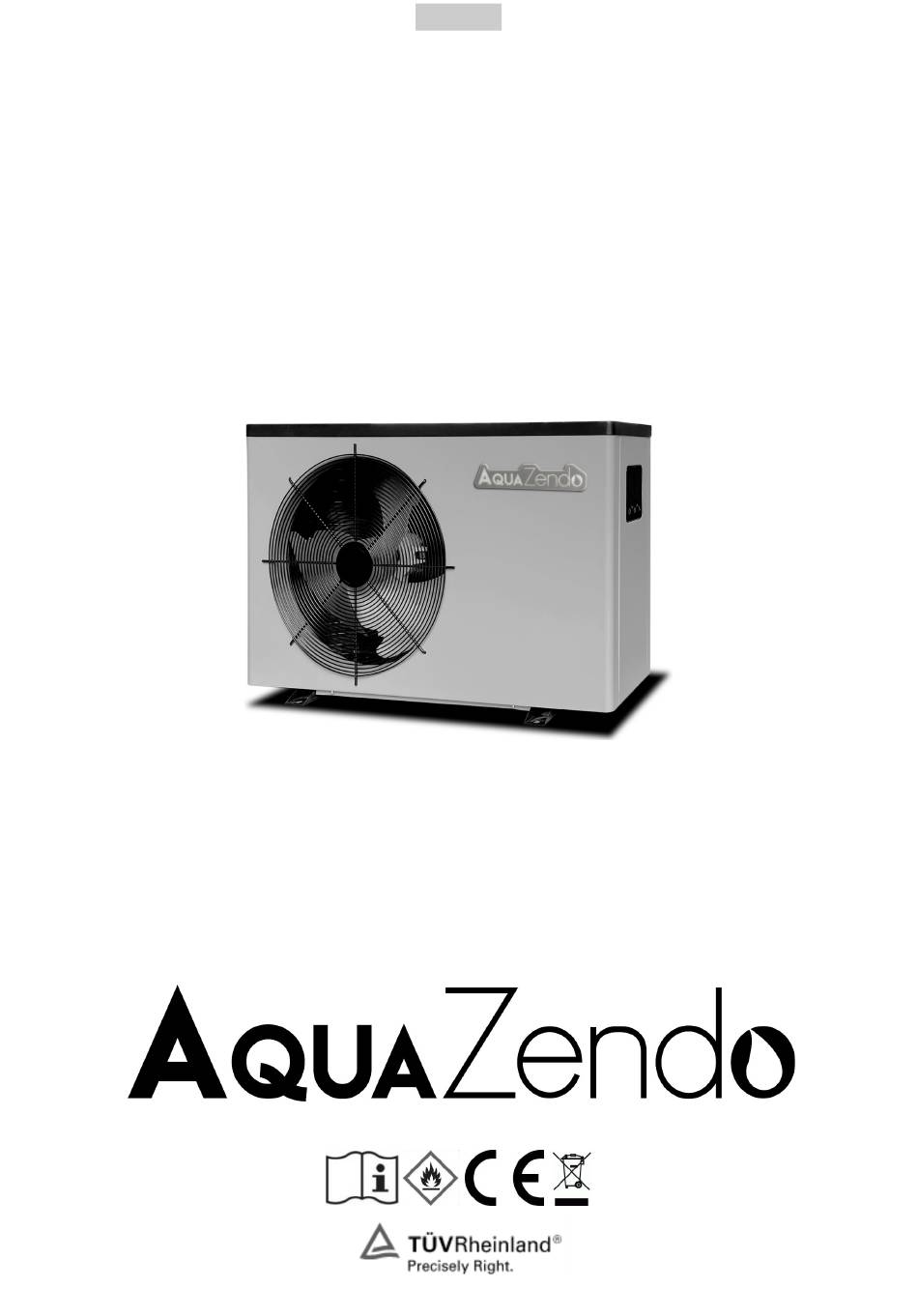

Notice d'installation et d'utilisation
Pompe à chaleur Full Inverter
Aqua Premium
Référence : AZPACAPFI7000

Publicité

Table des Matières
loading

Manuels Connexes pour AquaZendo Aqua Premium AZPACAPFI7000

Sommaire des Matières pour AquaZendo Aqua Premium AZPACAPFI7000

  • Page 1 Français Notice d’installation et d’utilisation Pompe à chaleur Full Inverter Aqua Premium Référence : AZPACAPFI7000...

  • Page 2: Table Des Matières

    SOMMAIRE AVANT-PROPOS AVERTISSEMENTS Consignes de sécurité gaz réfrigérant R32 Recommandations Vérifications lors de l’achat Achat en magasin Achat en ligne CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales FONCTIONNALITÉS DU BOÎTIER DE CONTRÔLE Changement de mode Modification de la vitesse de fonctionnement Réglage de la température de consigne Consulter et régler les paramètres de l'utilisateur (opération ON/OFF) Réglage de l'horloge Réglage de la minuterie...
  • Page 3 Systèmes de sécurité et de contrôle Interrupteur de débit d'eau Protection contre la haute et la basse pression du gaz réfrigérant Protection contre la surchauffe du compresseur Contrôle automatique du dégivrage Protection antigel en hiver Schéma général du circuit frigorifique Mode chauffage Mode refroidissement Technologie Full Inverter...
  • Page 4 Garantie limitée AquaZendo Exceptions et exclusions de la garantie Informations sur l'origine ELIMINATION DE LA POMPE À CHALEUR...

  • Page 5: Avant-Propos

    1. AVANT-PROPOS Nous vous remercions d’avoir choisi notre pompe à chaleur Aqua Premium. Avant d’utiliser votre pompe à chaleur, il est important de lire attentivement toutes les instructions de ce manuel et de le conserver pour des consultations ultérieures. Veuillez suivre attentivement les conseils d’installation, d’utilisation, de réparation de sécurité...

  • Page 6: Avertissements

    2. AVERTISSEMENTS 2.1. Consignes de sécurité gaz réfrigérant R32 Cet appareil contient du gaz réfrigérant R32 inflammable. Il ne faut jamais utiliser un autre gaz réfrigérant. Tout autre corps gazeux mélangé avec le R32 risque de provoquer des pressions anormalement élevées pouvant conduire à...

  • Page 7: Achat En Ligne

    2.3.2. Achat en ligne Dans le cas où cette pompe à chaleur vous est livrée à domicile ou en point relais, nous vous invitons à vérifier l’état de l’emballage, mais aussi du produit. Si le chauffeur, ou votre interlocuteur dans le point relais, refusent que vous procédiez à...

  • Page 8: Caractéristiques Techniques

    3. CARACTÉRISTIQUES TECHNIQUES 3.1. Caractéristiques générales Référence AZPACAPFI7000 Classe de protection électrique Indice de protection IPX4 Alimentation électrique (tension et fréquence) 220-240 V~50 Hz Chauffage - Air 26 °C / Puissance électrique restituée 1,70 - 7 kW Eau 26 °C / Humidité 7,30 - 15,30 relative 80 % Chauffage - Air 15 °C /...
  • Page 9 Pression maximale au refoulement 4,30 MPa Pression de service maximale à l’aspiration 0,70 MPa Pression de service maximale au refoulement 3 MPa Dimensions 88 x 32 x 56 cm Dimensions du colis 91 x 37 x 59 cm Poids net / brut 39 / 42 kg Certaines valeurs sont susceptibles de varier en fonction des conditions climatiques...

  • Page 10: Fonctionnalités Du Boîtier De Contrôle

    4. FONCTIONNALITÉS BOÎTIER CONTRÔLE Symbole Explication Mode de chauffage Full Inverter Mode de chauffage silencieux Mode de chauffage puissant Mode de refroidissement Full Inverter Mode de refroidissement silencieux Mode de refroidissement puissant Mode automatique Full Inverter Mode automatique silencieux...

  • Page 11: Changement De Mode

    Mode automatique puissant Température de l'eau à l'entrée Réglage de la température Activation ou désactivation de la minuterie Horloge ou minuterie Erreur Verrouillage des touches Wifi 4.1. Changement de mode ● Appuyez sur pour changer de mode : Chauffage / Refroidissement / Auto.
  • Page 12 4.4. Consulter régler paramètres l'utilisateur (opération ON/OFF) ● Appuyez sur pendant 3 secondes pour entrer dans l'interface de contrôle des paramètres de l'utilisateur. Appuyez sur le bouton pour modifier les paramètres. ● Appuyez sur pour régler les paramètres. « SET » clignote. Appuyez sur le bouton pour modifier la valeur.

  • Page 13: Réglage De L'horloge

    4.5. Réglage de l'horloge ● Appuyez sur le bouton pendant 5 secondes pour accéder au réglage de l'horloge en temps réel dans l'interface par défaut. L'heure et les minutes clignotent. ● Appuyez sur pour régler l'heure lorsque vous êtes sous l'interface de réglage de l'horloge.

  • Page 14: Verrouillage Et Déverrouillage De L'écran

    ● Appuyez à nouveau sur pour régler la minuterie 1 pour l'extinction. Il s’agit de la même procédure que ci-dessus. ● Appuyez à nouveau sur pour enregistrer le réglage de la minuterie. Vous pouvez utiliser pour choisir le réglage de la minuterie 2. Il s’agit de la même procédure que pour la minuterie 1.

  • Page 15: Vérification De L'état Actuel Du Système

    4.9. Vérification de l’état actuel du système ● Pressez pendant 3 secondes pour entrer dans l'interface de vérification de l'état actuel du système. ● Appuyez sur pour vérifier les paramètres. Code Description Température des gaz d'échappement Température du gaz de retour Température de l'eau à...
  • Page 16 Vanne 4 voies ON/OFF Pompe à eau ON/OFF Moteur AC haute vitesse ON/OFF Moteur AC vitesse moyenne ON/OFF Moteur AC basse vitesse ON/OFF Tension du bus CC Courant du compresseur de l'onduleur Tension d'entrée Courant d'entrée Registre des codes d'erreur Registre des codes d'erreur Registre des codes d'erreur Registre des codes d'erreur...

  • Page 17: Configuration Et Utilisation Du Wifi

    L’application et les services "Boost CORE" sont fournis par la société FOshan xinchuang Intelligence Technology CO. La société KServices, propriétaire et distributeur de la marque AquaZendo, ne pourra être tenue responsable du fonctionnement de l’application "Boost CORE". La société KServices n’a aucune visibilité...

  • Page 18: Paramétrage De L'application

    5.2. Paramétrage de l’application Avant de commencer, assurez vous d’avoir bien téléchargé l’application "Boost CORE", d’être connecté à votre réseau Wifi local et que votre pompe à chaleur est alimentée électriquement et en fonction. Le contrôle à distance de votre pompe à chaleur nécessite la création d’un compte "Boost CORE".
  • Page 19 2) Sélectionnez votre pays, saisissez votre numéro de portable ou votre adresse e-mail, puis cliquez sur "Obtenir le code de vérification”. Ensuite, saisissez le code de vérification reçu par email ou par téléphone afin de valider votre compte. 3) Définissez votre mot de passe, puis cliquez sur "Terminé" pour terminer l'enregistrement.

  • Page 20: Couplage De La Pompe À Chaleur

    5.3. Couplage de la pompe à chaleur L’application "Boost CORE" ne supporte que les réseaux WiFi 2.4GHz. Si votre réseau WiFi utilise la fréquence 5GHz, rendez-vous dans l’interface de votre réseau WiFi domestique pour créer un second réseau WiFi 2,4GHz (disponible pour la plupart des Box Internet, routeurs et point d’accès WiFi).
  • Page 21 2) Sur l’application "Boost CORE", appuyez sur "Ajouter” ou sur le symbole "+”. L'appareil s'affiche alors automatiquement. Appuyez sur "Ajouter”. Choisissez le bon Wi-Fi et saisissez le mot de passe, puis l'appairage commencera.
  • Page 22 3) Cliquez sur l’appareil, puis sur "Configurer" pour sélectionner le réseau Wi-Fi 2,4 GHz. Saisissez le mot de passe et appuyez sur "Suivant” pour l'appairage. Si l'avertissement ci-dessous apparaît, veuillez cliquer sur "Continuer".
  • Page 23 4) L'appairage de la pompe à chaleur avec l’application prendra environ une minute. 5) Une fois l'appairage réussi, vous retrouverez votre appareil dans la rubrique "Ma Maison". Votre pompe à chaleur est maintenant pilotable depuis votre smartphone.

  • Page 24: Pilotage

    5.4. Pilotage 1) Les symboles "-" et "+" correspondent au réglage de la température cible. 2) Sur la pompe à chaleur, appuyez sur le symbole pour mettre en marche/arrêter l’appareil. 3) Vous pouvez changer le mode Refroidissement/Chauffage/Auto. 4) Vous pouvez également changer le mode Power/Smart/Silent. 5) Les informations sur la minuterie et la température se trouvent dans le "Setting".

  • Page 25: Réglage De La Minuterie

    5.5. Réglage de la minuterie 1) Cette application permet de régler une minuterie pour la mise en marche et l'arrêt automatique de l'appareil. Appuyer sur "Minuterie" pour accéder à la programmation de la minuterie. 2) Appuyez sur "Ajouter" pour définir une nouvelle minuterie.
  • Page 26 3) Réglez chaque paramètre comme vous le souhaitez, appuyez sur "Enregistrer" pour le sauvegarder.

  • Page 27: Installation Et Raccordements

    6. INSTALLATION ET RACCORDEMENTS 6.1. Schéma de principe Note : La pompe à chaleur est fournie sans aucun équipement de traitement ou de filtration. Les éléments présentés sur le schéma sont des pièces à ajouter, si nécessaire. 6.2. Règles d'installation ●...

  • Page 28: Raccordements Hydrauliques

    comme indiqué sur le schéma ci-dessous. ● Ne pas installer la pompe à chaleur dans un endroit confiné (le ventilateur recyclerait son air et la pompe à chaleur serait moins performante). ● Le ventilateur ne doit pas souffler vers les fenêtres ou les points de passage. ●...

  • Page 29: Raccordements Électriques

    6.4. Raccordements électriques Avant de connecter la machine, assurez-vous que l'alimentation est déconnectée du réseau électrique. L'installation électrique doit être réalisée par un électricien expérimenté et l'alimentation doit provenir d'un équipement de sectionnement et de protection différentielle. Le tout doit être réalisé selon les normes en vigueur dans le pays où le matériel est installé.

  • Page 30: Schéma Électrique

    6.4.5. Schéma électrique 6.5. Procédure d'utilisation Appareil externe / Réponse de la Action Bouton de la Affichage pompe à chaleur pompe à chaleur Enclenchez le disjoncteur de la pompe à chaleur Mettre la pompe Affichage de la à chaleur sous température tension actuelle de l'eau...
  • Page 31 Appuyez sur le Démarrage entre 1 bouton et 4 minutes dans Allumer la le mode de pompe à fonctionnement chaleur précédent pendant 3 (Chauffage / Auto / secondes Refroidissement) Arrêt pendant 3-4 Appuyez sur le minutes, inversion bouton du cycle et Choisir le mode redémarrage dans un nouveau mode...

  • Page 32: Débit D'eau Et Pression Du Circuit Frigorifique

    Appuyez sur le Arrêter la bouton Arrêt immédiat et pompe à attente chaleur Utilisez le disjoncteur de la pompe de filtration et de la pompe à Éteindre la chaleur pompe à Arrêt complet chaleur 6.6. Débit d'eau et pression du circuit frigorifique Après la mise en service, effectuer les réglages de pression du circuit frigorifique pour avoir un fonctionnement optimal de la pompe à...

  • Page 33: Systèmes De Sécurité Et De Contrôle

    ● Dans la plupart des cas (pompe de filtration donnant un débit jusqu'à 20 m³/h) il n'est pas nécessaire d'ouvrir le by-pass. ● Si la pression stabilisée est inférieure à 21 kg/cm², l'ouverture progressive du by-pass permettra de remonter cette pression. Le réglage de la vanne by-pass effectué, vous n’avez en principe aucune raison de la modifier en cours de saison.
  • Page 34 l'eau d'entrée ≤ 2 °C, la deuxième protection anti-gel se déclenche et la pompe à chaleur passe automatiquement en mode chauffage. La deuxième protection anti-gel s'arrêtera lorsque la température ambiante ＞ 5 °C ou l'emperature de l'eau d'entrée ≥ 3 °C.

  • Page 35: Schéma Général Du Circuit Frigorifique

    6.8. Schéma général du circuit frigorifique La pompe à chaleur est réversible permettant le chauffage ou le refroidissement de la piscine. 6.8.1. Mode chauffage Le fluide frigorigène, froid et liquide, absorbe la chaleur contenue dans l'air à travers l'évaporateur (radiateur à grille), dans lequel il se vaporise. Il est ensuite mis en pression et en température par le compresseur qui l'envoie dans le condenseur (échangeur) où...

  • Page 36: Mode Refroidissement

    6.8.2. Mode refroidissement La vanne à 4 voies inverse la circulation du fluide réfrigérant : le fluide se vaporise dans l'échangeur (évaporateur) en recevant la chaleur de l'eau, passe dans le compresseur qui le réchauffe et dans le radiateur à eau (qui devient condenseur) où il revient à...

  • Page 37: Entretien Et Hivernage

    7. ENTRETIEN ET HIVERNAGE 7.1. Entretien Ces opérations de maintenance doivent être réalisées 1 fois par an afin de garantir la longévité et le bon fonctionnement de la pompe à chaleur. ● Nettoyez la piscine et sa filtration pour ne pas abîmer l’équipement suite à l’encrassement ou l’obstruction du filtre.

  • Page 38: Hivernage

    7.2. Hivernage L’hivernage de la pompe à chaleur est nécessaire uniquement en mode chauffage. 7.2.1. Conditions de démarrage de l’hivernage ● Température ambiante maximale pour le dégivrage ≤ 20 °C (paramètre H5). ● Température maximale du serpentin pour le dégivrage ≤ -3 °C (paramètre H3). ●...

  • Page 39: Zone De Travail

    le risque de présence de gaz ou de vapeurs inflammables pendant l'exécution des travaux. 7.3.3. Zone de travail Toutes les personnes présentes dans la zone doivent être informées de la nature des travaux en cours. Évitez de travailler dans une zone confinée. La zone autour de la zone de travail doit être divisée, sécurisée et une attention particulière doit être portée aux sources de flamme ou de chaleur proches.

  • Page 40: Vérification Des Appareils Électriques

    installées les pièces contenant le fluide frigorigène. ● La ventilation et les bouches d'aération fonctionnent correctement et ne sont pas obstruées. ● Si un circuit de réfrigération indirect est utilisé, le circuit secondaire doit également être contrôlé. ● Le marquage sur l'équipement reste visible et lisible. Les marques et signes illisibles doivent être corrigés.

  • Page 41: Réparation Des Composants À Sécurité Intrinsèque

    Veillez à ce que l'appareil soit solidement fixé. Assurez-vous que les joints ou les matériaux d'étanchéité ne se sont pas dégradés au point de ne plus servir à empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant. Remarque : L'utilisation de mastic silicone peut nuire à...

  • Page 42: Déménagement Et Évacuation

    Les fluides de détection de fuites peuvent être utilisés avec la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder les tuyaux en cuivre. Si une fuite est suspectée, toutes les flammes nues doivent être retirées/éteintes.

  • Page 43: Déclassement

    réfrigérant qu'ils contiennent. ● Les bouteilles doivent être maintenues en position verticale. ● Assurez-vous que le système de réfrigération est mis à la terre avant de le charger en réfrigérant. ● Étiquetez le système lorsque la charge est terminée (si ce n'est pas déjà fait). ●...

  • Page 44: Étiquetage

    7.3.19. Étiquetage L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Assurez-vous que l'équipement porte des étiquettes indiquant qu'il contient un réfrigérant inflammable. 7.3.20. Récupération Lors du retrait du réfrigérant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommandé...

  • Page 45: Guide De Dépannage

    8. GUIDE DE DÉPANNAGE 8.1. Problème d'environnement Dans certaines conditions extérieures, les échanges thermiques entre le fluide frigorigène et l'eau d'une part, et entre le fluide et l'air d'autre part, sont insuffisants. Cela a pour conséquence de faire monter en pression le circuit frigorifique et une consommation en électricité...
  • Page 46 Défaut de connexion Vérifier la connexion Défaut de la sonde de Défaut de la sonde de Remplacer la sonde de température des gaz température des gaz température des gaz de retour de retour de retour Défaut de connexion Vérifier la connexion Défaut de la sonde de Remplacer la sonde de température d'entrée...
  • Page 47 Pas assez de fluide Faites contrôler la frigorigène Protection basse pompe à chaleur par pression Fuite dans les conduits un professionnel de refroidissement La température de l'eau Régler sur la sécurité et la température de la température de ambiante sont trop Température l'eau élevées...
  • Page 48 Défaut de lecture des Réinitialiser données Défaut d'entraînement du compresseur Défaut de la carte Remplacer la carte électronique électronique Réglez le mode sur « SMART » Protection contre la Surchauffe du module (Mode intelligent) surchauffe du module Vérifier et changer le module Vérifiez le fournisseur d'électricité...

  • Page 49: Garantie

    Cette garantie est valable pour l'utilisateur final uniquement. Dans le cadre de sa garantie, AquaZendo choisira de réparer ou remplacer les produits défectueux, sous condition d'avoir été utilisés selon les instructions du manuel correspondant, de n'avoir subi aucune modification et de ne comporter que...
  • Page 50 K Services - AquaZendo 52 Route Nationale Beaufort 39190 Beaufort-Orbagna France ● Contact : https://www.aquazendo.fr...
  • Page 51 10. ELIMINATION DE LA POMPE À CHALEUR Ce marquage indique que, dans l'Union Européenne, ce produit ne doit pas être mis au rebut avec les déchets ménagers. Afin de prévenir tout effet négatif possible sur l'environnement ou la santé humaine d'une mise au rebut non contrôlée des déchets, recyclez-le de façon responsable afin de permettre le recyclage durable des ressources matérielles.
