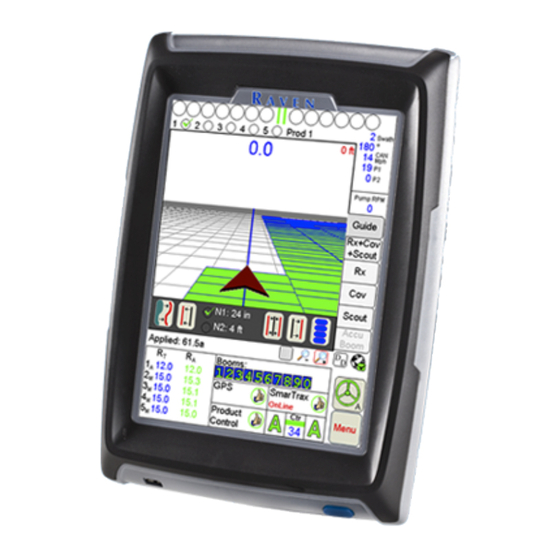

Sommaire des Matières pour Raven Viper Pro
- Page 1 Guide de Référence Rapide Viper Pro™...
- Page 2 Mise en Route, Procédure de Base Touchez le bouton d'alimentation pour allumer le système Viper Pro.
- Page 3 Viper Pro: Conseils Préparez le numéro de série du système Viper Pro ainsi que le numéro de révision du micrologiciel avant d'appeler le service d'assistance technique. Il est préférable que l'utilisateur se trouve dans la machine, devant le Viper Pro lorsqu'il contacte le service d'assistance technique.
- Page 4 Zones Principales de L'écran Observez l'écran ci-dessous et retrouvez les numéros correspondants à la page suivante pour une description de chaque zone de l'écran.
- Page 5 CAN. Touchez à nouveau cette zone pour masquer les données. 12. Si un système SmarTrax en option est installé avec le système Viper Pro, le statut du système SmarTrax s'affiche dans cette zone.
- Page 6 Zones de L'écran de Statut du Contrôleur CAN Observez l'écran ci-dessous et retrouvez les numéros correspondants à la page suivante pour une description de chaque zone de l'écran.
- Page 7 Zone D'étalonnage des Rampes - Les rampes actuellement configurées. Touchez cette zone pour accéder à l'écran de sélection des rampes et assigner des rampes aux produits. Zone Divers - Divers paramètres du système et indications du système. Touchez cette zone pour modifier les paramètres affichés. Fenêtre de Données 1 - Paramètres configurés par l'utilisateur et sélecteur de nœud de produit.
- Page 8 Icônes et Symboles Affichées à L'écran Nom de L'icône Description Lorsque l'icône Verrouillage du Curseur est active, le Viper est en mode de recadrage automatique. Sélectionnez ce mode pour exécuter un travail. L'icône Informations n'est disponible que lorsqu'aucun travail n'est en cours et que vous avez sélectionné...
- Page 9 Configuration des Taux d'Application Touchez la Zone Taux d'Application. Touchez le Nœud que vous souhaitez configurer/modifier. Saisissez Taux Cible. Touchez Suivant pour modifier d'autres nœuds ou OK pour enregistrer les modifications et fermer la fenêtre. Important: Vous ne pouvez définir les taux d'application que si vous utilisez un système CAN.
- Page 10 Profils Enregistrement d'un Profil Sélectionnez Menu, puis Configuration, Local, Profil et Enregistrer un Profil. Saisissez le nom d'un profil puis appuyez sur OK.
- Page 11 Chargement d'un Profil en Registré Sélectionnez Menu, puis Configuration, Local, Profil et Charger un Profil. Sélectionnez un profil dans la liste puis appuyez sur OK.
- Page 12 Commencer un Nouveau Travail Sélectionnez Menu, Commencer Travail, puis Nouveau Travail. Saisissez le nom d'un travail, sélectionnez un Motif de travail en bandes et saisissez le nombre de produits.
- Page 13 Saisissez un nom de produit. Sélectionnez les Rampes (généralement " Toutes "), si nécessaire. Sélectionnez VRC (si débit variable), ou cliquez sur OK. Cliquez sur Parcourir pour rechercher un fichier de cartes Rx. Sélectionnez le fichier puis cliquez sur OK. Cliquez sur le Champ Débit (en rouge ci-dessous) puis cliquez sur Suivant.
- Page 14 Ajouter aux Travaux Existants Sélectionnez Menu, Commencer Travail, À Partir du Fichier, puis Ajouter au Travail. Sélectionnez Travail Existant puis appuyez sur OK. Touchez ensuite Menu et Cont. Travail pour relancer le travail.
- Page 15 Réinitialisation du Volume du Réservoir Touchez Commande du Produit. Touchez Registres de Comptage. Pour réinitialiser le volume de tous les réservoirs aux valeurs saisies initialement, touchez Réinitialiser au-dessus de Vol. Rés. Pour réinitialiser individuellement les nœuds, touchez Suivant. Sur l'écran Roue mesureuse, touchez Suivant. Saisissez une valeur pour le Volume du Réservoir puis touchez Définir.
- Page 16 Marquage d'un Périmètre Touchez L'onglet Reconnaissance puis Enregistrer. Touchez Zone. L'écran Enregistrer le périmètre apparaît. Sélectionnez le nom, choisissez vos options, puis appuyez sur OK.
- Page 17 Viper Pro pourcommander un système SmarTrax/QuickTrax. Sélectionnez GPS Générique, si vous êtes connecté à des récepteurs Raven RPR 400, RPR 410, Phoenix 300, à des récepteurs GPS autres que Raven ou si le Viper PRO guide un système SmarTrax/QuickTrax. Touchez OK.
- Page 18 Configurer AccuBoom Touchez la Zone Rampes. Saisissez les valeurs de Guidage Avant puis touchez Suivant. Sélectionnez les rampes pour le contrôle automatique des sections de rampe AccuBoom puis touchez OK.
- Page 19 Étalonnage AutoBoom UltraGlide Touchez le centre de la Zone AutoBoom. Sélectionnez Autoboom Activé et le mode UltraGlide. Touchez Étal. Gauche. Attendez que l'étalonnage de la rampe gauche soit terminé puis touchez Étal. Droite. Attendez que l'étalonnage de la rampe droite soit terminé. Touchez Étal Gauche et attendez que l'étalonnage de la rampe gauche soit terminé, puis touchez Étal Droite et attendez que l'étalonnage de la rampe droite soit terminé.
- Page 20 Étalonnage AutoBoom PowerGlide Plus Touchez le centre de la Zone AutoBoom. Sélectionnez Autoboom Activé et le mode PowerGlide Plus. Touchez le bouton Étalonner. Touchez le bouton Étal. Rampe. Attendez que l'étalonnage soit terminé. Touchez OK.
- Page 21 Barre Lumineuse à L'écran Touchez Menu, Configuration, puis Barre Lumineuse. Sélectionnez la Barre Lumineuse à utiliser. Sélectionnez Envoyer un Message de Guidage, si vous utilisez le Viper Pro pour fournir des informations de guidage à un système SmarTrax/ QuickTrax. Touchez Suivant pour le configurer.
- Page 22 Structure des Sous-menus Viper * Les boutons avec des flèches mènent à des sous-menus. Les boutons sans flèche mènent directement aux écrans de sélection.
- Page 24 P.O. Box 5107 Fax: 605-331-0426 Sioux Falls, SD 57117-5107 www.ravenprecision.com atdinfo@ravenind.com Notice: This document and the information provided are the property of Raven Industries, Inc. and may only be used as authorized by Raven Industries, Inc. All rights reserved under copyright laws.
