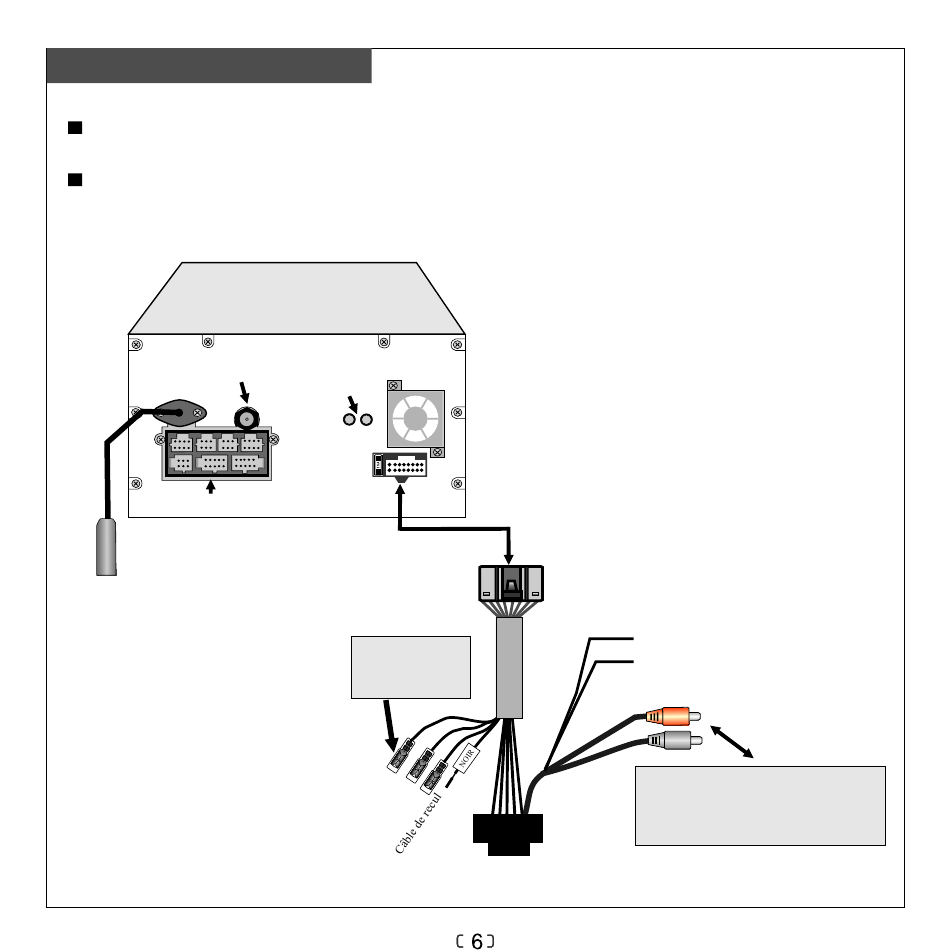

Schéma de connexion
Pour que le système fonctionne au mieux, veuillez respecter strictement le schéma de connexion des
câbles.
Pour éviter les courts-circuits, veuillez recouvrir le boîtier isolant audio/vidéo lorsque vous ne vous en
servez pas.
Interface antenne de
navigation intégrée
Interface composite
multifonctions
Antenne radio
Unité hôte
Interface antenne TV
intégrée
ANT - GPS
ANT-TV
Jaune : CDC BATT
Rouge : CDC ACC
Noir :
CDC GND
Câble
Noir
(Interface de contrôle du volant, connectée à
d'aliment
GND)
ation
Rouge
(Interface de contrôle du volant connectée au
câble 2 de contrôle du bouton to key-A/D)
Si un appareil avec sorties L/R est connecté, la
musique provenant du lecteur MP3 ou CD
connecté à la prise d'entrée sur la droite de
l'appareil peut être jouée.
