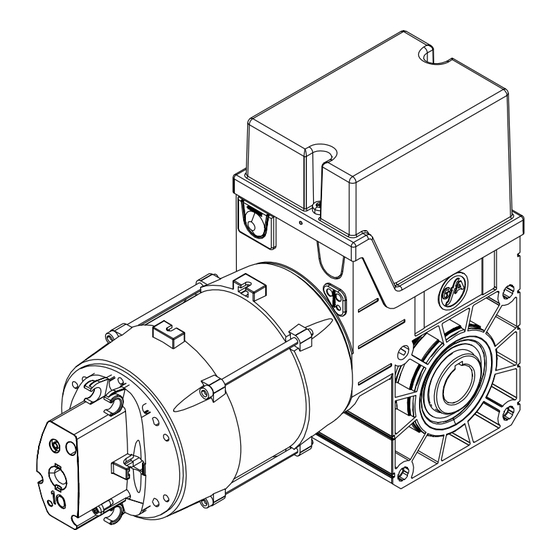

- Page 1 Instructions de montage ELEKTROMAT TSE 5.24 WS-25,40 Modèle : 10003805 00012 -fr- Version : 10.07.2020...
- Page 2 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81 D-40549 Düsseldorf www.gfa-elektromaten.de info@gfa-elektromaten.de...
-
Page 3: Table Des Matières
Table des matières Consignes générales de sécurité ..................4 Caractéristiques techniques .................... 5 Montage mécanique ....................... 6 Montage électrique ....................... 10 Réglage des contacts de fin de course ................12 Sélection du mode de fonctionnement ................ -
Page 4: Consignes Générales De Sécurité
1 Consignes générales de sécurité Utilisation conforme à l'usage prévu L'entraînement est conçu pour des portes sectionnelles à compensation intégrale du poids. Sa sécurité d'exploitation est uniquement garantie en cas d’utilisation conforme. L'entraînement doit être protégé de la pluie, de l'humidité et des intempéries. Nous déclinons toute responsabilité... -
Page 5: Caractéristiques Techniques
2 Caractéristiques techniques Série KG 50 Couple de sortie Vitesse de sortie Arbre de sortie/creux 25,40 Couple de maintien maximal Poids maximal de la porte 2500 Tension de service 1N~ 230 Courant de service 3,50 Fréquence de service Facteur de puissance cos φ 0,99 Démarrages max. -
Page 6: Montage Mécanique
3 Montage mécanique Conditions préalables Les contraintes admissibles des murs, fixations, éléments de connexion et de transmission ne doivent pas être dépassées même avec des couples de maintien et d'arrêt maximaux (▶ observer les caractéristiques techniques). Éléments de connexion : ▶... - Page 7 Fixation 3 alésages sont disponibles pour la fixation. ▶ En utiliser au moins 2 pour la fixation (①). ▶ Utiliser les éléments de connexions fournis (②). La liaison avec l'arbre du portail est assurée par une clavette. ▶ Utilisation d'une clavette avec une longueur minimale de l'arbre creux (③). BAGAD01101_Z001 M8x120...
- Page 8 Montage Les descriptions suivantes se réfèrent à un portail non spécifié plus en détails. Observer également les indications du fabricant du portail pour le montage. Avertissement – Blessures ou danger de mort possibles ! Pour le montage, utiliser un dispositif de levage d'une capacité de charge suffisante.
- Page 9 BAGAE01103_Z002 ▶ Mettre l'entraînement en place. ▶ Serrer tous les éléments de connexion sur l'entraînement (M8) avec 25 Nm. Monter tous les autres éléments de connexion selon les prescriptions du fabricant du portail. ▶ Bloquer la clavette (variante Ⓑ BAGAE01107_Z001 seulement).
-
Page 10: Montage Électrique
4 Montage électrique Avertissement – Danger de mort dû au courant électrique ! Commuter les câbles hors tension et s'assurer de l'absence de tension Observer les prescriptions et les normes en vigueur Procéder au raccordement électrique de manière conforme ... - Page 11 Exécution du montage électrique Démonter le recouvrement. Raccorder les câbles d'alimentation. BAHGB01_Z001 BAHGA01_Z001 Fin du montage électrique Monter les passages de câble et/ou les presse-étoupe.
-
Page 12: Réglage Des Contacts De Fin De Course
5 Réglage des contacts de fin de course Le réglage des contacts de fin de course permet de définir les fins de course OUVERTE et FERMÉE. Condition préalable Le bouton-poussoir OUVRIR doit actionner l'ouverture de la porte. Si la porte devait se fermer, il faut intervertir U et Z à... - Page 13 Vérifier la position de la porte : Fermer la porte ① jusqu'à ce que la came soit dégagée et nouvelle ouverture ② dans la position de fin de course OUVERTE. Le réglage fin permet de corriger la position de fin de course OUVERTE. Vérifier la position de la porte après toute correction.
-
Page 14: Sélection Du Mode De Fonctionnement
6 Sélection du mode de fonctionnement Le sélecteur permet de sélectionner le mode de fonctionnement ① Homme mort OUVERT Homme mort FERMÉ ② Automaintien OUVERT Homme mort FERMÉ 7 Message porte OUVERTE Le T801 possède un contact à fermeture exempt de potentiel qui se ferme une fois la position de fin de course OUVERTE atteinte. -
Page 15: Raccordement Du Moteur
8 Raccordement du moteur Condensateur de service Thermocontact Moteur Prise du moteur 9 Raccordement des contacts de fin de course Protection de l'appareil Interrupteur de mode de fonctionnement S10 Arrêt d'urgence Borne de raccordement Alimentation secteur Moteur/ Chaîne de sécurité Borne de raccordement Interrupteur de corde lâche Borne de raccordement... -
Page 16: Raccordement Des Appareils De Commande
10 Raccordement des appareils de commande ① Boîte à 3 boutons ② Contact à clé avec bouton-poussoir d'arrêt ③ Boîte à 3 boutons Interrupteur de corde lâche... -
Page 17: Dépannage Manuel De Secours Sk (Chaîne Rapide)
11 Dépannage manuel de secours SK (chaîne rapide) Le dépannage manuel de secours est prévu pour une ouverture ou une fermeture de la porte sans alimentation électrique. L’actionnement coupe la tension de commande. Le fonctionnement électrique n’est plus possible. Avertissement - Risque de blessures en cas de fausse manœuvre ! ... - Page 18 Activation en tirant sur la poignée rouge. Ouverture et fermeture en tirant sur la chaîne. Désactivation en tirant sur la poignée verte.
-
Page 19: Fin De La Mise En Service/Du Contrôle
12 Fin de la mise en service/du contrôle Vérifier les composants suivants, puis remonter tous les recouvrements. Réducteur Contrôler si l'entraînement perd de l'huile (quelques gouttes sans gravité). Protéger durablement l'arbre de sortie contre la corrosion. Fixation Vérifier tous les éléments de fixation (consoles, bras anti couple, vis, bagues de blocage, etc.) quant à... -
Page 20: Déclaration D'incorporation / Déclaration De Conformité
CEM 2014/30/EU en vertu de la directive RoHS 2011/65/EU Nous, l’entreprise Les exigences suivantes visées à l’annexe I de la GfA ELEKTROMATEN GmbH & Co. KG directive 2006/42/CE relative aux machines sont déclarons, sous notre seule responsabilité, que satisfaites : le produit mentionné...
