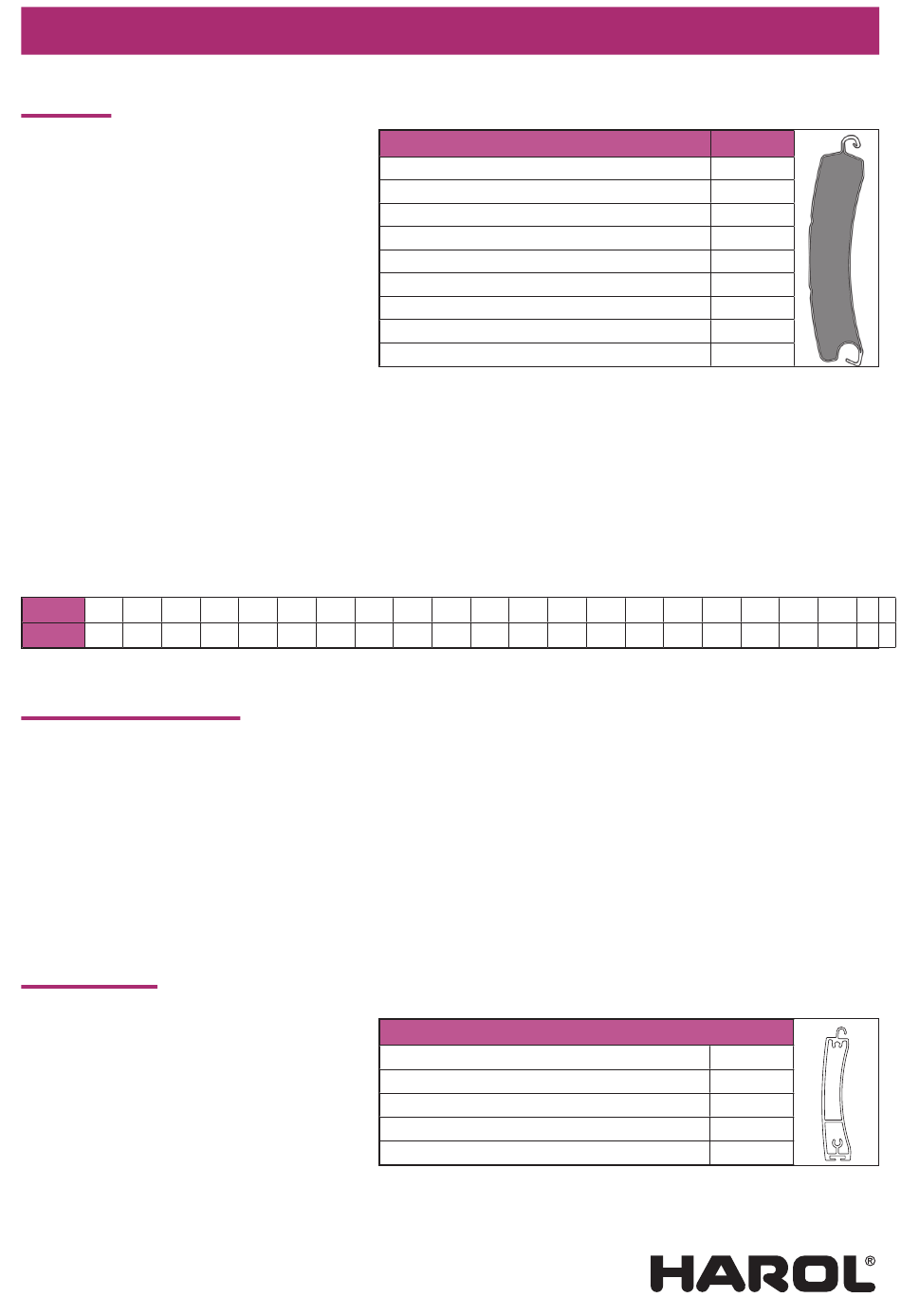

3. Tablier

- Standard:
- Lame: AD77
- Matière: aluminium à double paroi,
mousse isolé
- Couleurs: voir tarif
- Attaches latérales: empêchent le glisse-
ment latéral des lames
- Fixation sur l'axe:
- manœuvre électrique: fixation sur l'axe
avec des ressorts de suspension
- manœuvre par axe automatique: le
tablier est fixé directement sur l'axe
- Optionnel:
- Hublot
- Aération
- Verrouillage automatique (seulement avec la manœuvre électrique)
- Données techniques des lames: voir tableau 1
- Des tabliers à partir de 50 kg sont livrés individuels et sont enroulés à l'inverse (montage plus simple)
- Diamètres d'enroulement:
- Voir tableau 2
- Ce sont des diamètres nets, une tolérance de 20 mm minimum est à prévoir
Hauteur 1000 1200 1400
Diamètre 182 204 208
Tableau 2 : Diamètres d'enroulement net (en mm)
4. Données techniques
- Dimensions maximales:
- Electrique:
- largeur: 5500 mm
- hauteur: 5000 mm
- surface:15 m²
Les mesures maximum des volets RP077 sont bassées sur un placement devant une fenêtre, c-à-d sur max. 150
mm de la fenêtre. Pour application du volet dans une ouverture (fermeture d'un passage), la largeur maximum est
limitée jusqu'à 3500 mm.

5. Lame finale

- Matière: aluminium extrudé
- Couleurs: voir tarif
- Munie d'un joint:
- fonctionnement silencieux
- étanchement au vent et à pluie
- Données techniques: voir tableau 3
10-15
1600 1800 2000 2200 2400
234 234 236 260 264
- Axe à ressort:
Fiche technique volet roulant RP077
Lame en aluminium
épaisseur de lame (mm)
hauteur couvrante (mm)
hauteur totale (mm)
nombre de lames par mètre de hauteur
poids net kg/m²
poids brut kg/m²
largeur maximale (mm)
hauteur maximale (mm)
surface maximale (m²)
Tableau 1 : Données techniques de lame
2600 2800 3000 3200
264 268 294 294
- largeur: 3500 mm
- hauteur: 3000 mm
- surface: voir tableau 6
Lame finale en aluminium
épaisseur de lame finale (mm)
hauteur couvrante (mm)
hauteur totale (mm)
poids net kg/m²
largeur maximale (mm)
Tableau 3 : Données techniques lame finale
5
3400 3600 3800 4000 4200
298 298 328 328 332
AD77
19
77
87
13
5
6,5
5500
5000
15
4400 4600 4800 5000
332 342 360 360
19
78
85
1,223
5500
