1. Mesures finies
- Largeur finie B:
- avec coulisses = largeur coulisses comprises
- sans coulisses = tablier attaches latérales comprises
- Hauteur finie H:
- avec consoles = hauteur consoles comprises
- sans consoles = hauteur jour + enroulement* (* voir
tableau 2)
- sans manœuvre = tablier lame finale comprise
- Le jeu, tant en largeur qu'en hauteur, entre le volet et le
mur, doit être déterminé par le client
- Sans consoles et avec manœuvre, la largeur de l'axe doit
être indiquée
Attention: en fonction du type choisi, la console pourrait
se déplacer par rapport à la coulisse. Voir tableau 11 et la
figure 9
2. Possibilités de montage
- Montage en extérieur ou en traditionnel
- Quatre types de montage en extérieur avec les numé-
ros 1, 2, 5 et 7, voir figure 3
- Deux types de montage en traditionnel: enroulement
droit et enroulement gauche, voir figure 4
- Pour les évidements latéraux qui sont nécessaires pour
la manœuvre (coulisses comprises): voir tableau 11
Fig. 3 : Montage en extérieur
10-15

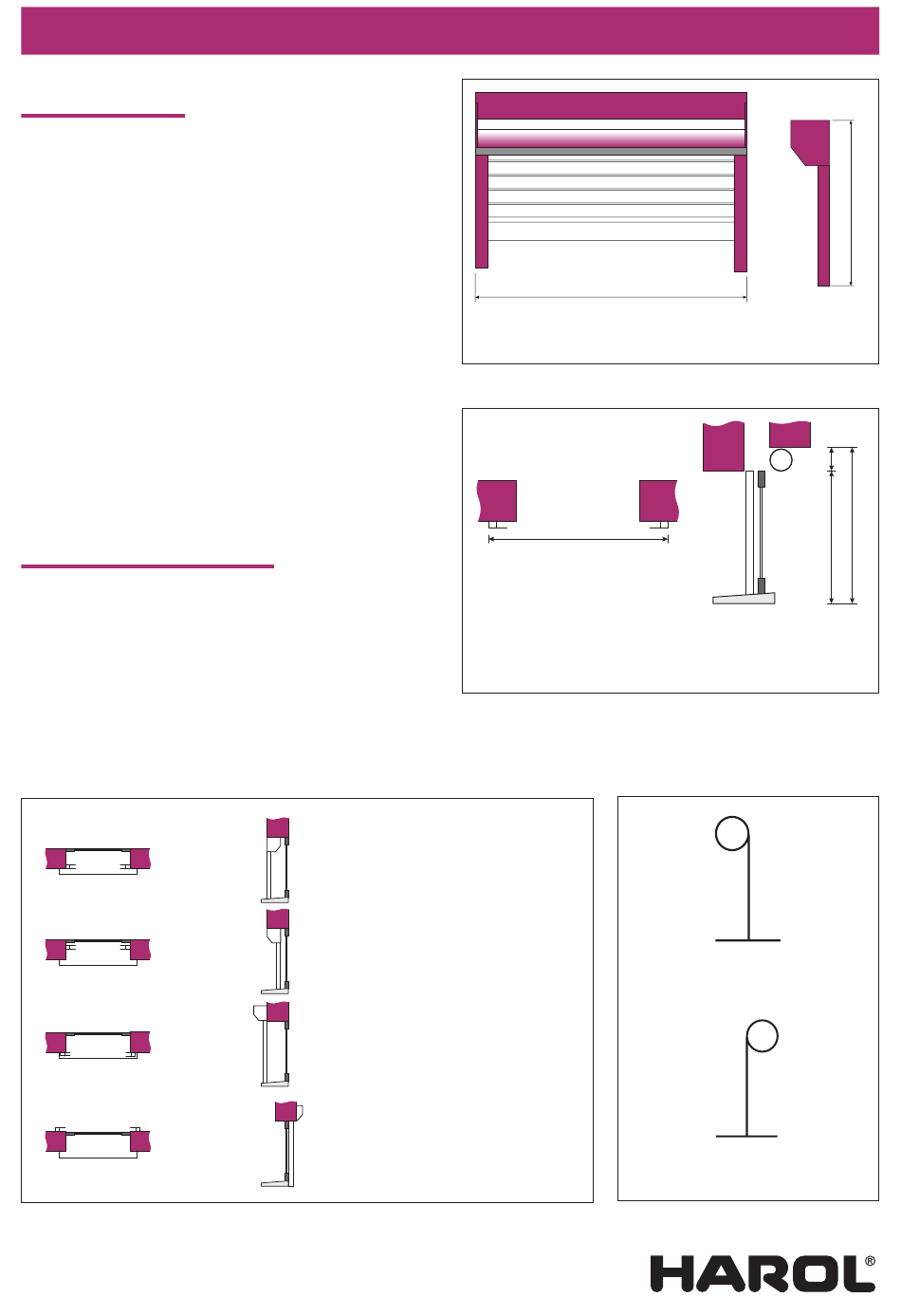

Fiche technique volet roulant RP077
Fig. 1 : Mesures finies, montage en extérieur
B = largeur dos coulisses
(= largeur finie)
D = hauteur jour
F = hauteur caisson ou enroulement
H = D + F = hauteur finie
Fig. 2 : Mesures finies, montage en traditionnel
Type 1
enroulement droit
tablier avant
Type 2
enroulement gauche
tablier arrière
Type 5
enroulement gauche
tablier arrière
coulisses et caisson sur le mur
Type 7
enroulement droit
tablier avant
posé à l'intérieur
4
B
B = largeur finie
H = hauteur finie
B
Extérieur
enroulement gauche
Extérieur
enroulement droit
Fig. 4 : Montage en traditionnel
H
F
H
D
Intérieur
Intérieur
