Schéma de câblage
A1
Nettoyer la platine du capteur
E1
Tube chauffant niveau simple
E2
Tube chauffant niveau simple
E3
Tube chauffant niveau simple
E4
Tube chauffant niveau double
E5
Tube chauffant niveau double
E6
Tube chauffant niveau double
F1
Sécurité anti-pénurie d'eau niveau simple
F2
Sécurité anti-pénurie d'eau niveau double
H1
Voyant de contrôle Nettoyage LED 6 V DC
H2
Voyant de contrôle pénurie d'eau niveau simple
H3
Voyant de contrôle fonctionnement niveau simple
H4
Voyant de contrôle pénurie d'eau niveau double
H5
Voyant de contrôle Fonctionnement niveau double
K1
Contacteur radiateur niveau simple
K2
Contacteur radiateur niveau double
K3
Relais pour K1 niveau simple
K4
Relais pour K2 niveau double
S1
Interrupteur principal de l'appareil
S2
Interrupteur de flotteur niveau simple
S3
Interrupteur de flotteur niveau double
Y1
Électrovanne pour eau de refroidissement et eau sanitaire
Y2
Électrovanne dispositif supplémentaire alimentation séparée, eau sanitaire
13.1

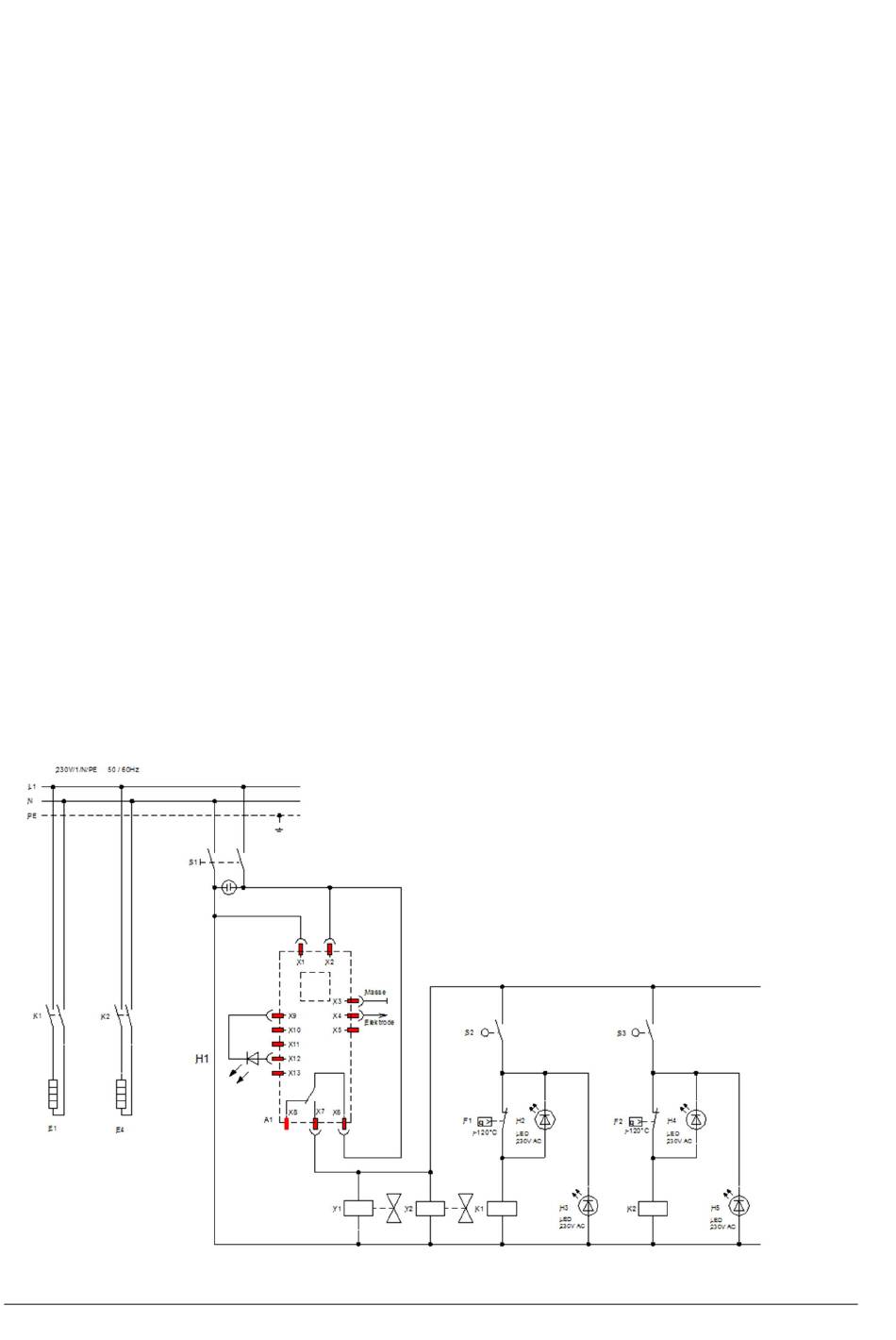

Schéma électrique PD 2 D
18 / 32
LED 230 V AC
LED 230 V AC
LED 230 V AC
LED 230 V AC
