Montage
Montage du mélangeur articulé à ressort à torsion
Montage avec les vis sans fin Ø150 / Ø200
Instructions de montage TGR 110/150/200 | M1390116_fr

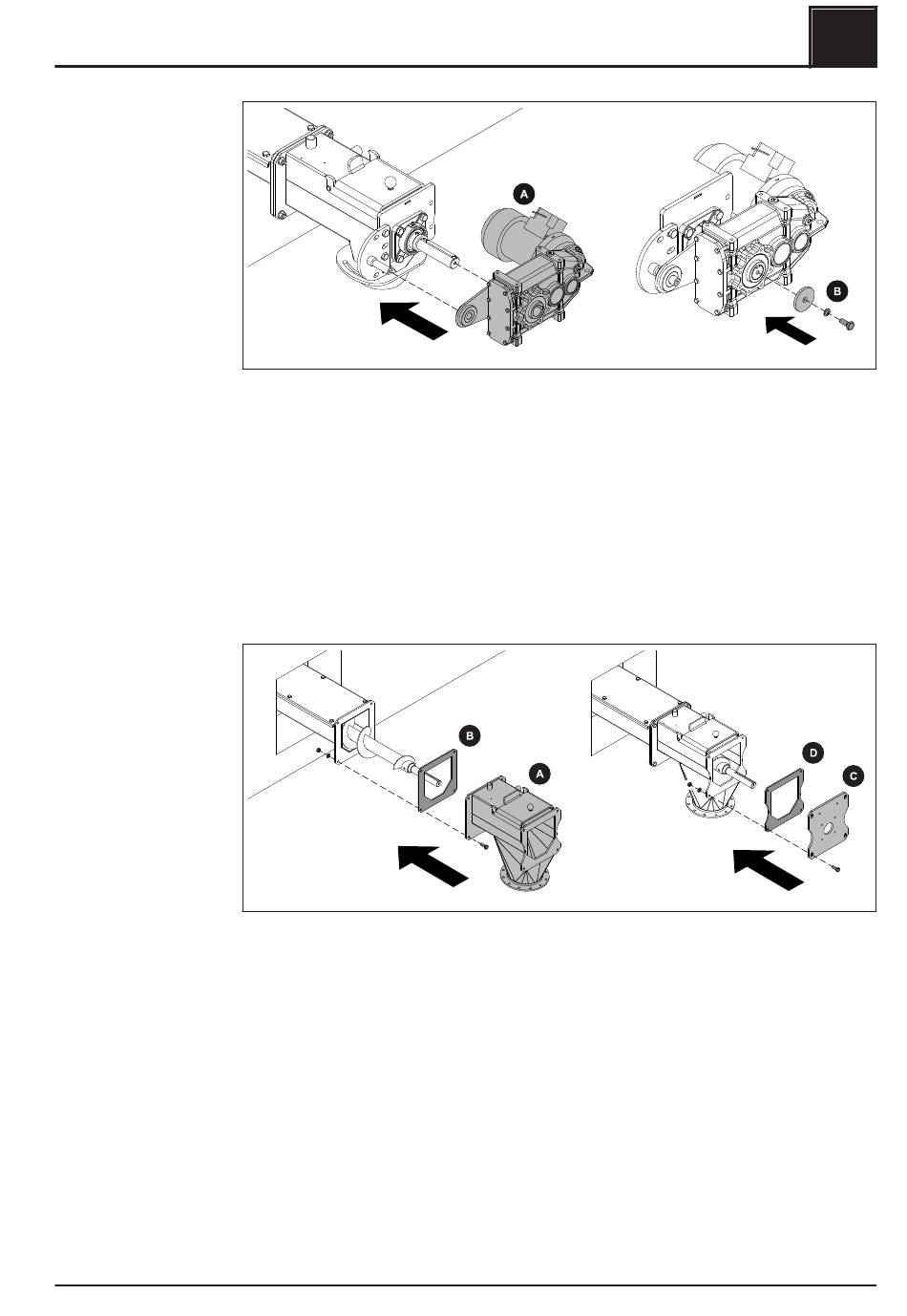

❒ Graisser le bout d'arbre, y compris la clavette, avec de la pâte au cuivre
❒ Pousser le motoréducteur (A) sur le bout de la vis sans fin
❒ Fixer la rondelle d'arrêt (B) avec la vis six pans et la rondelle
Si pour des raisons de place, le motoréducteur ne peut pas être monté comme sur
l'illustration, il est possible de tourner l'unité d'entraînement :
❒ Monter la butée avec broche du côté opposé
❒ Tourner le motoréducteur avec la butée de 180° et le poser comme indiqué plus
haut sur le bout et la butée
❒ Fixer la partie supérieure du puits (A) avec un joint (B) côté chaufferie sur le bac
fermé
❒ Fixer la plaque de bridage (C) avec un joint (D) sur la partie supérieure du puits
