Produits conformes à la norme NF P 93-353 (modèles 2 à 6 marches uniquement).
Produits conformes à la norme EN 131-7.
Lire complètement cette notice avant la première utilisation.

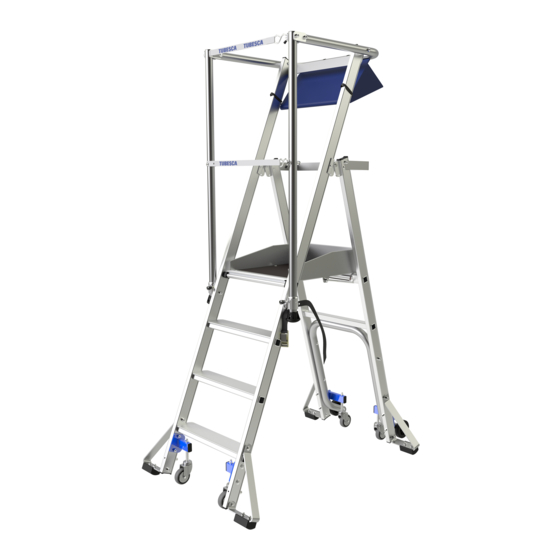

1. Description du produit
Ces Plateformes Individuelles sont à utiliser pour des travaux de second œuvre d'intérieur.
Ces plateformes sont à utiliser par un seul opérateur travaillant sur le plancher.
Ces plateformes sont équipées de deux roulettes qui ne sont pas orientables et servent au transport en
position fermée, et également de 4 roues escamotable pour déplacer le produit en position ouverte.
Pieds avant*
Pieds arrière*
Stabilisateurs
repliables
arrière
Stabilisateurs
repliables
central
* Les pieds doivent être impérativement montés avant la première utilisation (notice fournie dans le carton visserie)
2. Utilisation
EPI :
2.1. Mise en place
1
Maintenir le produit debout pour défaire la sangle puis,
en tenant les montants, ouvrir la plateforme en écartant le plan
de béquille du plan de montée. Vérifier que le plancher est bien
en appui et que le verrou anti-basculement bloqué
61029_500 ind_00
Moyens de stabilisation selon les modèles
02274 012
02274 013
X
X
Légendes :
X
N° d'étape
Ordre de montage
X
02274 014
02274 015
X
X
X
Point de vigilance
02274 016
02274 017
X
X
X
2
Baisser la sous-lisse
01/09/2021
Publicité
Manuels Connexes pour TUBESCA-COMABI VELOCE
Sommaire des Matières pour TUBESCA-COMABI VELOCE
- Page 1 Produits conformes à la norme NF P 93-353 (modèles 2 à 6 marches uniquement). Produits conformes à la norme EN 131-7. Lire complètement cette notice avant la première utilisation. 1. Description du produit Ces Plateformes Individuelles sont à utiliser pour des travaux de second œuvre d’intérieur. Ces plateformes sont à...
- Page 2 2.2 Mise en place des stabilisateurs modèle 5 et 6 Marches S’assurer que les stabilisateurs Desserrer la molette de la pince de stabilisateur. soient en butée et du bon serrage des stabilisateurs avant Déplier le stabilisateur jusqu’à ce que la pince soit en contact avec la butée toute utilisation de la plastique et resserrer la molette.
- Page 3 2.5 Ouverture des garde-corps Vérifier le bon blocage du garde- corps avant toute utilisation Levez les tubes verticaux du garde-corps vers le haut pour le déployer. Il est recommandé de poser un pied sur la 1 ère marche lors de cette manœuvre. La lisse doit être horizontale et les pions doivent être enclenchés dans les tubes verticaux.
- Page 4 4. Entretien Vérifier le bon état général de la plateforme avant chaque utilisation (état des pièces et leur géométrie, en cas de pièces à · remplacer n’utiliser que des composants TUBESCA-COMABI. Voir fiche SAV constructeur https://www.tubesca-comabi.com/fr/centre-de-documentation rubrique vues éclatées SAV.
- Page 5 Products in compliance to standard NF P 93-353 (models 2 to 6 steps only). Products in compliance to standard EN 131-7. Read this instruction before first use. 1. Product description Individual platforms are to be used for indoor finishing. Individual platforms must be used by one person only on the working platform. Those platforms are equipped of two wheels to move the platform in folded position and four retractable wheels to move platform on open position.
- Page 6 2.2 Stabilizer use for model 5 and 6 steps Check that stabilizers are on Untighten the knurled knob. contact with stopper and stabilizer are locked before use. Unfold the stabilizer until it touches the stopper and tighten the knurled knob. It’s normal that stabilizer don’t touch the ground at this step.
- Page 7 2.5 Guardrail opening Check the good locking of guardrail Push vertical guardrail tubes upward until the pins are locked It is recommended to put a foot on the first step during this operation. Pins must be set in vertical tubes and the upper lateral protection set in horizontal position 2.6 Access Check that the belts are hanged...
- Page 8 Systematically check that the platform is a good general condition before use (condition of parts and their geometry. · Should part need to be replaced only use TUBESCA COMABI components, see constructor after-sales service instructions) https://www.tubesca-comabi.com/fr/centre-de-documentation heading after-sales exploded views. After use on a site, wipe the platform with a clean cloth.
