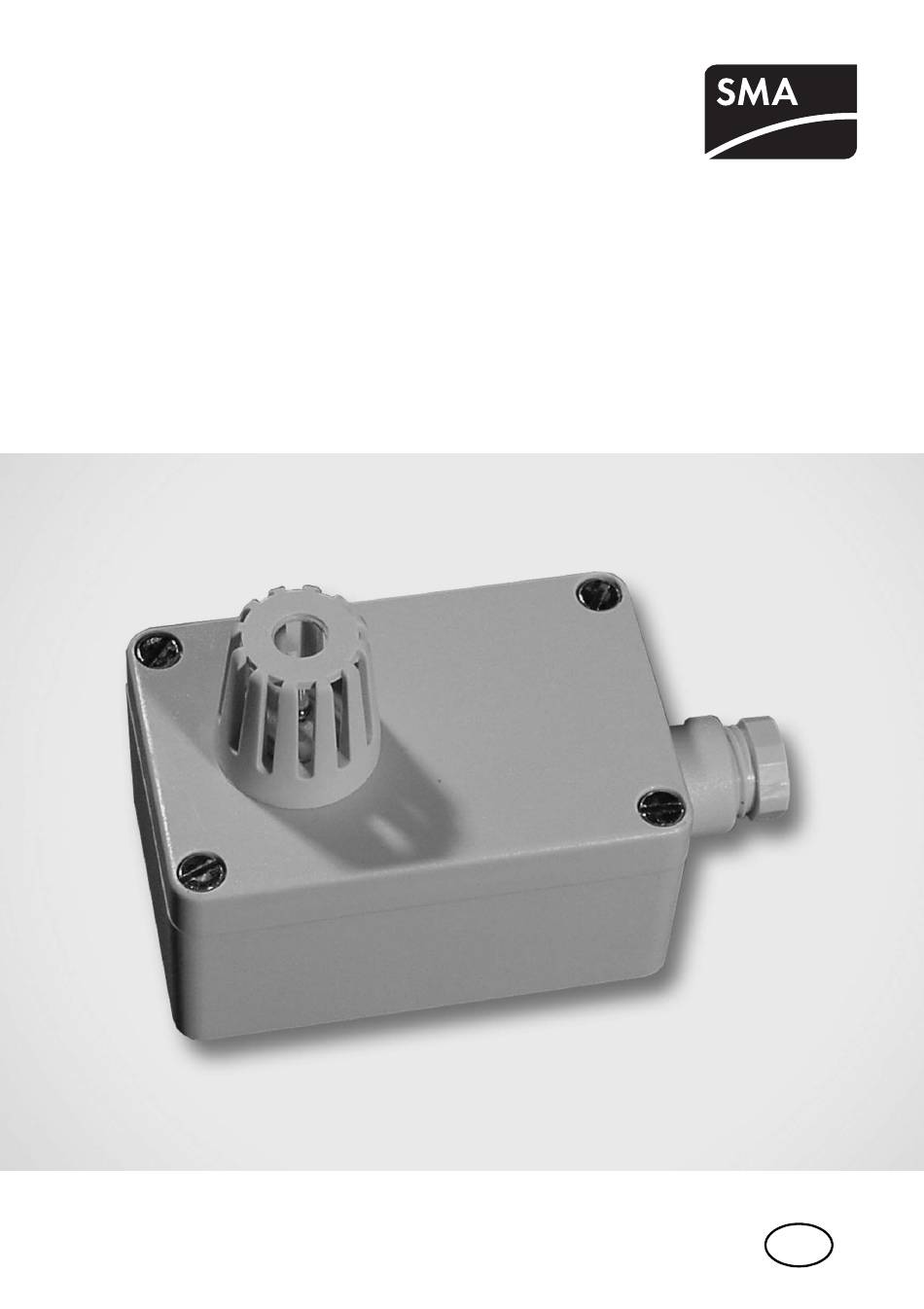

- Page 1 Capteur de température ambiante TEMPSENSOR-AMBIENT Instructions d'installation TempsensorAmb-IFR110610 | 98-0042410 | Version 1.0...
-
Page 3: Table Des Matières
SMA Solar Technology AG Table des matières Table des matières Remarques concernant ces instructions d'installation..4 Domaine d'application ....... . 4 Groupe-cible . -
Page 4: Remarques Concernant Ces Instructions D'installation
Ces instructions décrivent l'installation et la mise en service du capteur de température ambiante. Veuillez toujours conserver ces instructions à portée de main. 1.1 Domaine d'application Ces instructions s'appliquent au jeu d'équipement ultérieur TEMPSENSOR-AMBIENT. 1.2 Groupe-cible Ces instructions s'adressent aux électriciens qualifiés. -
Page 5: Sécurité
2 Sécurité 2.1 Utilisation conforme Le capteur de température ambiante TEMPSENSOR-AMBIENT est composé d'une résistance de mesure PT100 protégée par un boîtier en plastique IP65. Le capteur de température TEMPSENSOR- AMBIENT permet une mesure selon la technique à 4 conducteurs. La plage de mesure du capteur de température ambiante se situe entre -30 °C et +80 °C. -
Page 6: Contenu De La Livraison
Contenu de la livraison SMA Solar Technology AG 3 Contenu de la livraison Position Nombre Désignation TEMPSENSOR-AMBIENT (capteur de température ambiante) Chevilles TempsensorAmb-IFR110610 Instructions d’installation... -
Page 7: Montage
SMA Solar Technology AG Montage 4 Montage 4.1 Choix du lieu de montage • Le capteur de température ambiante ne doit pas être monté avec le presse-étoupe vers le haut afin d'empêcher un niveau d'eau sur le presse-étoupe. • Protégez le capteur de température ambiante contre un fort salissement et les projections d'eau. -
Page 8: Raccordement Électrique
• Diamètre extérieur de câble : au moins 4,5 mm, au maximum 7 mm • Résistance aux rayons UV SMA Solar Technology AG recommande les types de câble suivants : • Lappkabel : UNITRONIC S-LifY11Y 4 x 0,34 mm • Lappkabel certifié UL : UNITRONIC S-LifY11Y 4 x 0,34 mm En intérieur... -
Page 9: Raccordement Du Câble Au Capteur De Température Ambiante
SMA Solar Technology AG Raccordement électrique 5.1 Raccordement du câble au capteur de température ambiante 1. Desserrez les vis du boîtier du capteur de température ambiante et retirez le couvercle. 2. Desserrez le presse-étoupe du capteur de température ambiante. 3. Retirez les lamelles de protection intérieures. Veillez à ce que le joint intérieur ne tombe pas. -
Page 10: Raccordement Du Capteur De Température Ambiante À La Sunny Sensorbox
Raccordement électrique SMA Solar Technology AG 5.2 Raccordement du capteur de température ambiante à la Sunny SensorBox Le raccordement du capteur de température ambiante s'effectue au niveau du raccord « F6: TmpAmb » de la Sunny SensorBox. Procédez de la manière suivante : PRUDENCE ! Endommagement de la Sunny SensorBox par pénétration de liquides. - Page 11 SMA Solar Technology AG Raccordement électrique 5. Retirez la résistance et le pont au niveau du raccord « F6: TmpAmb » de la Sunny SensorBox. 6. Raccordez le capteur de température ambiante au raccord « F6: TmpAmb » de la Sunny SensorBox.
-
Page 12: Mise Hors Service
Éliminez le capteur de température ambiante à la fin de sa durée de vie en respectant les consignes d'élimination relatives aux déchets d'équipements électriques en vigueur sur les lieux d'installation ou renvoyez-le affranchi avec la mention « ZUR ENTSORGUNG » (« Pour élimination ») à SMA Solar Technology AG. -
Page 13: Caractéristiques Techniques
Câble de raccordement Longueur de câble maximale 30 m Plage de mesure et tolérances Tolérance maximum ± 0,7 °C (classe B) Plage de mesure − 30 °C à +80 °C Non compris dans le contenu de livraison SMA. Instructions d’installation TempsensorAmb-IFR110610... -
Page 14: Contact
8 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne SMA. Nous avons besoin des données suivantes afin de pouvoir vous aider de manière ciblée : • Modèle du capteur de température ambiante • Version du logiciel de la Sunny SensorBox •... -
Page 15: Clause De Non-Responsabilité
SMA Solar Technology AG. Ceci s’applique également à la prestation ou au défaut de prestation de services d’après-vente • Le logiciel livré conjointement, qui n’a pas été créé par SMA Solar Technology AG, est soumis aux accords de licence et de responsabilité correspondants du fabricant.
