Sommaire des Matières pour adey MagnaClean CMX

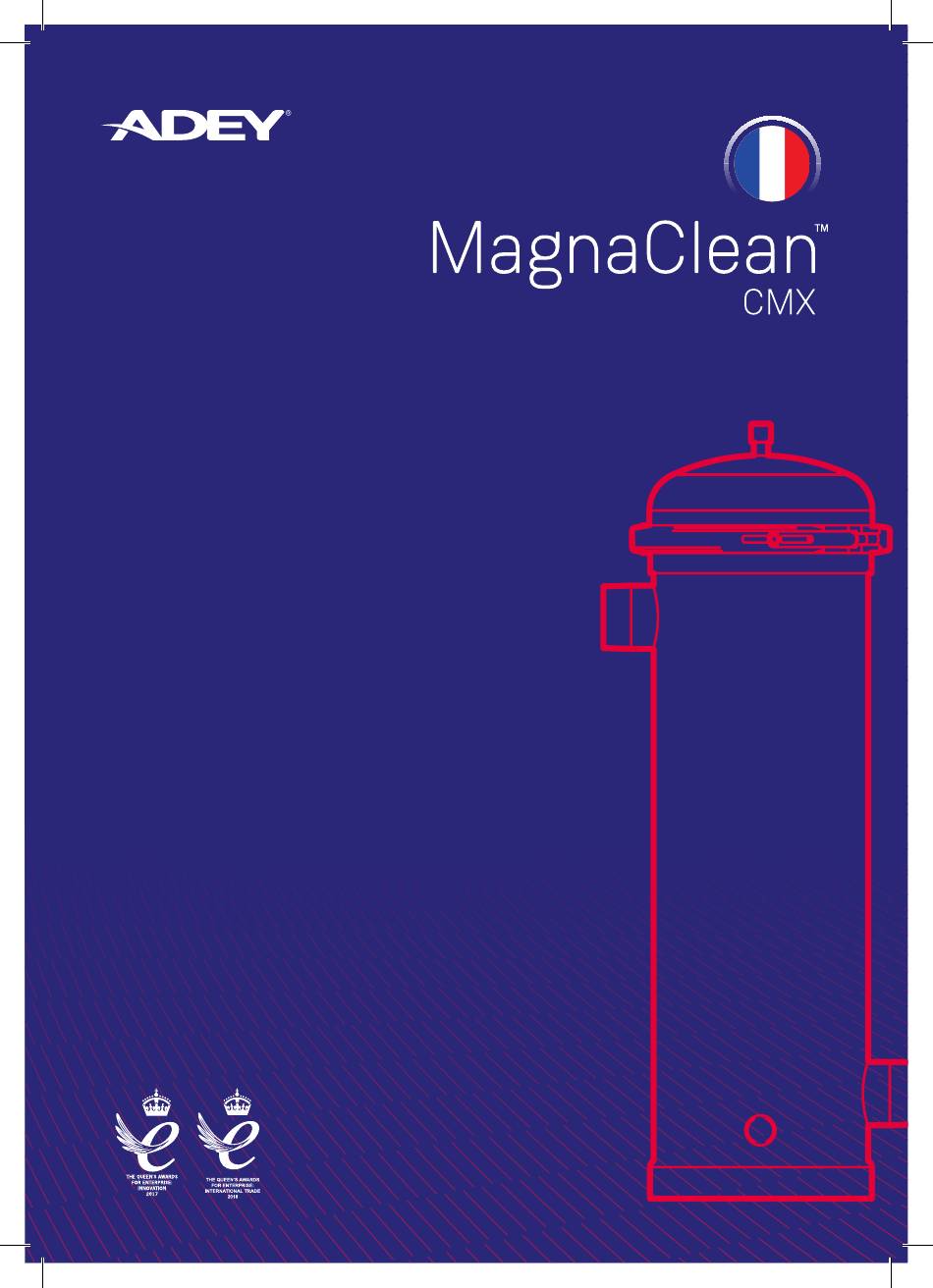

- Page 1 Installation et entretien...
- Page 3 Informations relatives à la conformité Les filtres Midi et Maxi de la gamme MagnaClean CMX sont conformes aux exigences de la directive relative aux équipements sous pression (DEP) Catégorie 1 et à la législation des produits de l'UE en vigueur.
- Page 4 Fiche technique MagnaClean CMX Code produit FL1-03-05010-EU FL1-03-05013-EU FL1-03-05014-EU Modèle NANO MIDI MAXI Capacité de système (litres) 43 200 93 600 324 000 Taille et type de connexion 1" BSPP Femelle 2" BSPT Mâle 2" BSPT Mâle Taille et type de purgeur ¼"...
- Page 5 Installation et maintenance Contrôles généraux - Préinstallation Nous recommandons de prévoir une zone de dégagement d'environ 400 mm autour de l'appareil de façon à faciliter l'accès pour la maintenance. Un dégagement minimum requis est précisé pour chaque appareil afin de pouvoir l'ouvrir pour effectuer l'entretien.
- Page 6 Installation Une installation correcte des filtres est essentielle afin d'assurer une efficacité opérationnelle optimale à la fois du filtre et du système de chauffage ou de refroidissement. Des schémas d'installation sur dérivation type figurent ci-dessous à titre indicatif. LÉGENDE : IV = Vanne d'isolement ; PICV = Vanne de régulation indépendante de la pression.
- Page 7 Il est possible de combiner des cartouches de différentes tailles en microns dans le filtre MagnaClean CMX Midi, par ex. deux cartouches filtrantes de 10 microns et une cartouche filtrante de 20 microns peuvent être utilisées ensemble pour mieux réduire les risques de perte de charge à...
- Page 8 Systèmes neufs/récemment rincés 5 microns Consignes d'entretien Suivre les étapes ci-après lors de l'entretien de chaque modèle de la gamme MagnaClean CMX : MagnaClean CMX - NANO Isoler le filtre du système principal. Raccorder un flexible à l’orifice de purge et ouvrir lentement la vanne de purge pour évacuer toute pression...
- Page 9 4. Desserrer l'écrou de compression, retirer la cartouche filtrante (si elle est installée), et la mettre en lieu sûr. 5. Bien nettoyer l'ensemble d'aimants suspendus avec le racloir à magnétite fourni. 6. Si la cartouche filtrante est colmatée par des débris du système, installer une cartouche neuve et serrer l'écrou de compression.
- Page 10 8. Remettre le collier du couvercle en place et le serrer. Vérifier à nouveau tous les raccordements et ouvrir les vannes d'isolement. MagnaClean CMX - MIDI Isoler le filtre du système principal. Raccorder un flexible à l’orifice de purge et ouvrir lentement la vanne de purge pour évacuer toute pression...
- Page 11 3. Desserrer et retirer le collier du couvercle puis retirer le couvercle du logement avec précaution. Cet ensemble peut être chaud lorsqu'il fonctionne. Manipuler avec précaution. 4. Desserrer l'écrou à ailettes et retirer la plaque de compression. Retirer avec précaution l'ensemble d'aimants du filtre.
- Page 12 Remettre les ensembles de ressorts et joints en place sur le dessus de chaque cartouche filtrante et insérer à nouveau l'ensemble d'aimants nettoyés, en veillant à ce que les ensembles de ressorts soient correctement logés dans les ouvertures de l'ensemble des trois aimants. 8.
- Page 13 MagnaClean CMX - MAXI Isoler le filtre du système principal. Raccorder un flexible à l’orifice de purge et ouvrir lentement la vanne de purge pour évacuer toute pression résiduelle restant dans le corps du filtre. Purger le filtre. Si le débit à travers la vanne de purge est lent, desserrer légèrement le collier du couvercle pour libérer davantage...
- Page 14 5. Si un sac filtrant est installé, le retirer avec précaution et le mettre de côté. 6. Retirer la crépine en acier inoxydable du logement, bien la nettoyer et la remettre à sa position initiale. Si le sac filtrant est colmaté par des débris du système, installer un sac neuf.
- Page 15 Vérifier à nouveau tous les raccordements et ouvrir les vannes d'isolement. Injection des traitements universels ADEY Pour doser un système à travers un filtre Midi ou Maxi , suivre les étapes ci-dessous : 1. Isoler, mettre à l’air libre et purger le corps du filtre.
- Page 16 Schémas techniques MagnaClean CMX - NANO 1,0" BSPP ‘F’ Purgeur d’air : ¼" BSPP ‘F’ 21,5 Sortie d'eau Arrivée d'eau Ensemble de collier Orifice de purge ¼" BSPP ‘F’ 92 mm...
- Page 17 MagnaClean CMX - MIDI 2,0" BSPT ‘M’ Purgeur d’air : ¼" BSPT ‘M’ Ensemble de collier 172 mm Arrivée d'eau Orifice de purge de chambre supérieure : Sortie ½" BSPT ‘M’ d'eau Orifice de purge de chambre inférieure : ½" BSPT ‘M’...
- Page 18 MagnaClean CMX - MAXI 300 mm Purgeur d’air : ¼" BSPT ‘M’ Ensemble de collier Arrivée d'eau 208 mm Sortie d'eau Orifice de purge ½" BSPT ‘M’...
- Page 20 Produit à partir de matériaux recyclés Entreprise à bilan carbone neutre Toutes les marques ADEY sont des marques déposées de Adey Holdings (2008) Limited. Veuillez visiter adey.com/trademarks pour une liste des marques ADEY Copyright Adey Holdings (2008) Limited © 2021. Tous droits réservés.
