GUIDE INSTALLATEUR

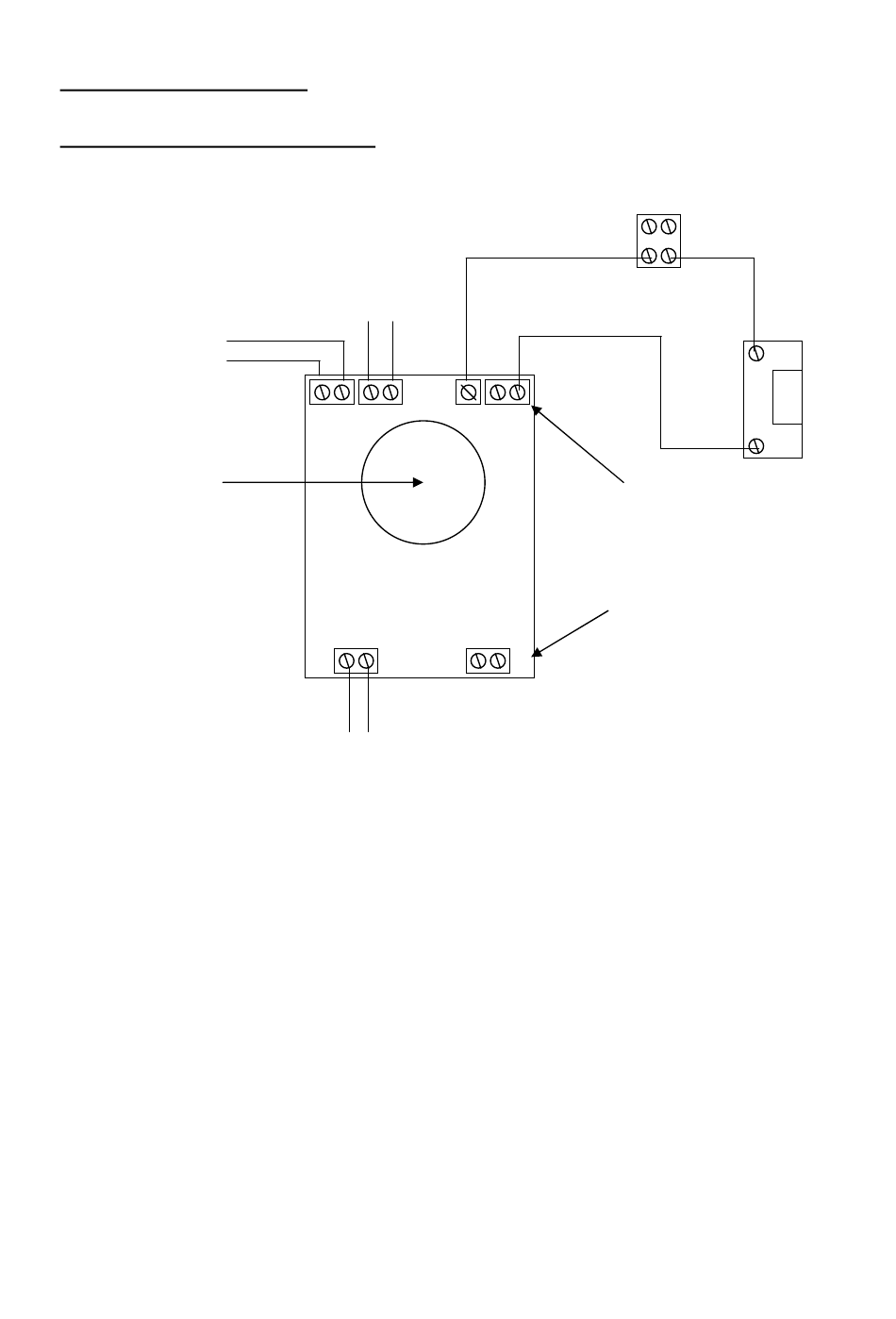

1. Schéma de raccordement
Option camera
Connecteur Vidéo sur paire
torsadée
ATTENTION A LA POLARITE
Max 300 m
Haut-parleur
Ouverture
- Modèle en applique :
1 - Enlevez les 2 plaques métalliques en haut et en bas de l'appareil
2 - Elles sont fixées chaque fois par 2 vis.
3 - Dévissez-les avec la clé jointe.
4 - Les deux plaques se détachent.
5 - Vous apercevez à présent 4 vis.
6 - Dévissez les, en haut et en bas.
7 - Vous pouvez alors libérer la plaque frontale par une légère pression.
- Modèle à encastrer :
1 - Enlevez les 4 vis de la face avant pour accéder à la carte électronique principale.
2 - Tirez prudemment la plaque de rue vers vous
3 – Faites attention que vous ne tirez pas la plaque trop loin de la carte pour ne pas dommage les
câbles du microphone, caméra ou bouton
Connection LON
( en option)
V+ V- PL GND
LINE
Vers ligne analoge du
centrale ou ligne
PSTN
Contact
Max.1A/30 VDC
C NC NO
Connecteur
gache électrique
POWER
Connecteur pour l'alimentation livrée.
NE METTEZ JAMAIS DIRECTEMENT 220V SUR
Attention : il faut au moins 12,5 Vac sur les
page 7
230/12 Vac
Transformateur
Gâche
CE CONNECTEUR
bornes.
