implantation evacuation Luna Platinum +hte

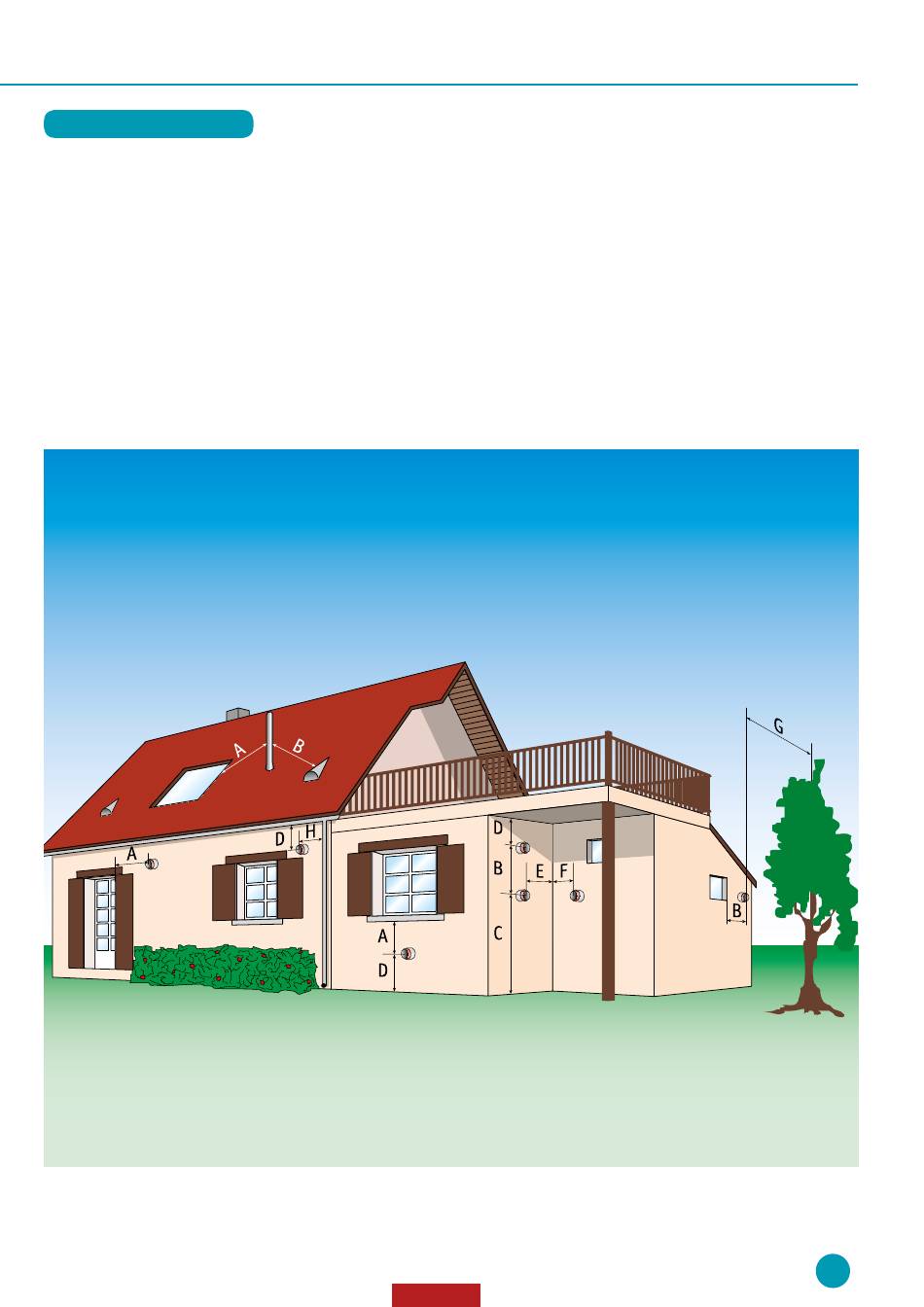

Règles d'implantation
O B LIG ATI ON S
A = 0,40 m : distance minimum de l'axe de l'orifice d'évacuation des gaz brûlés
à toute ouverture.
B = 0,60 m : distance minimum de l'axe de l'orifice d'évacuation des gaz brûlés à
tout autre orifice de ventilation.
C = 1,80 m : les orifices d'évacuation débouchant directement sur une voie de
circulation extérieure, voie publique ou privée à moins de 1,80 mètre
au-dessus du sol, hormis pour les appareils à condensation, doivent
comporter un déflecteur inamovible donnant aux gaz évacués une
direction sensiblement parallèle au mur.
Les orifices d'évacuation et de prise d'air des appareils à circuit étanche
débouchant à moins de 1,80 mètre au-dessus du sol doivent être protégés
efficacement contre toute intervention extérieure susceptible de nuire à leur
fonctionnement normal.
Distance entre 2 ventouses : 0,60 m.
Les distances indiquées ont pour départ l'axe de l'orifice d'évacuation des gaz brûlés.
rec ommand at ions
D = 0,30 m : entraxe de l'orifice d'évacuation des gaz brûlés au sol et/ou au
débord du toit ou au-dessus d'un balcon.
E = 1,50 m : entraxe de l'orifice d'évacuation des gaz brûlés à un mur à 90°, avec
fenêtre ou orifice de ventilation.
F = 0,80 m : entraxe de l'orifice d'évacuation des gaz brûlés à un mur à 90°, sans
ouverture.
G = 2,00 m : distance de l'orifice d'évacuation des gaz brûlés à une haie ou une
plantation.
H = 0,10 m : entraxe de l'orifice d'évacuation des gaz brûlés à une gouttière ou
une tuyauterie verticale.
C H A P P e E . c o m
chaudière murale
19
