Page 1

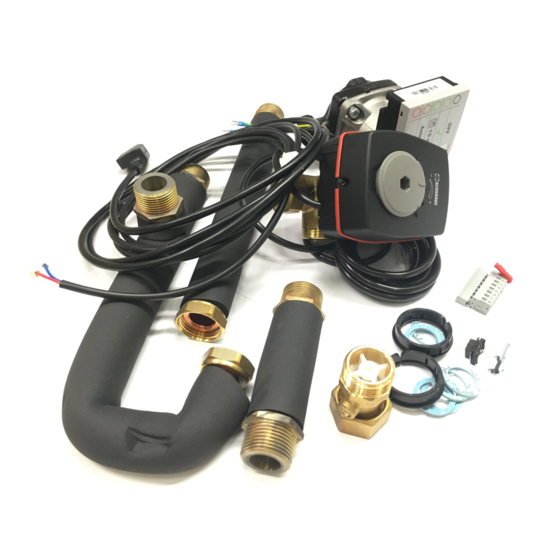

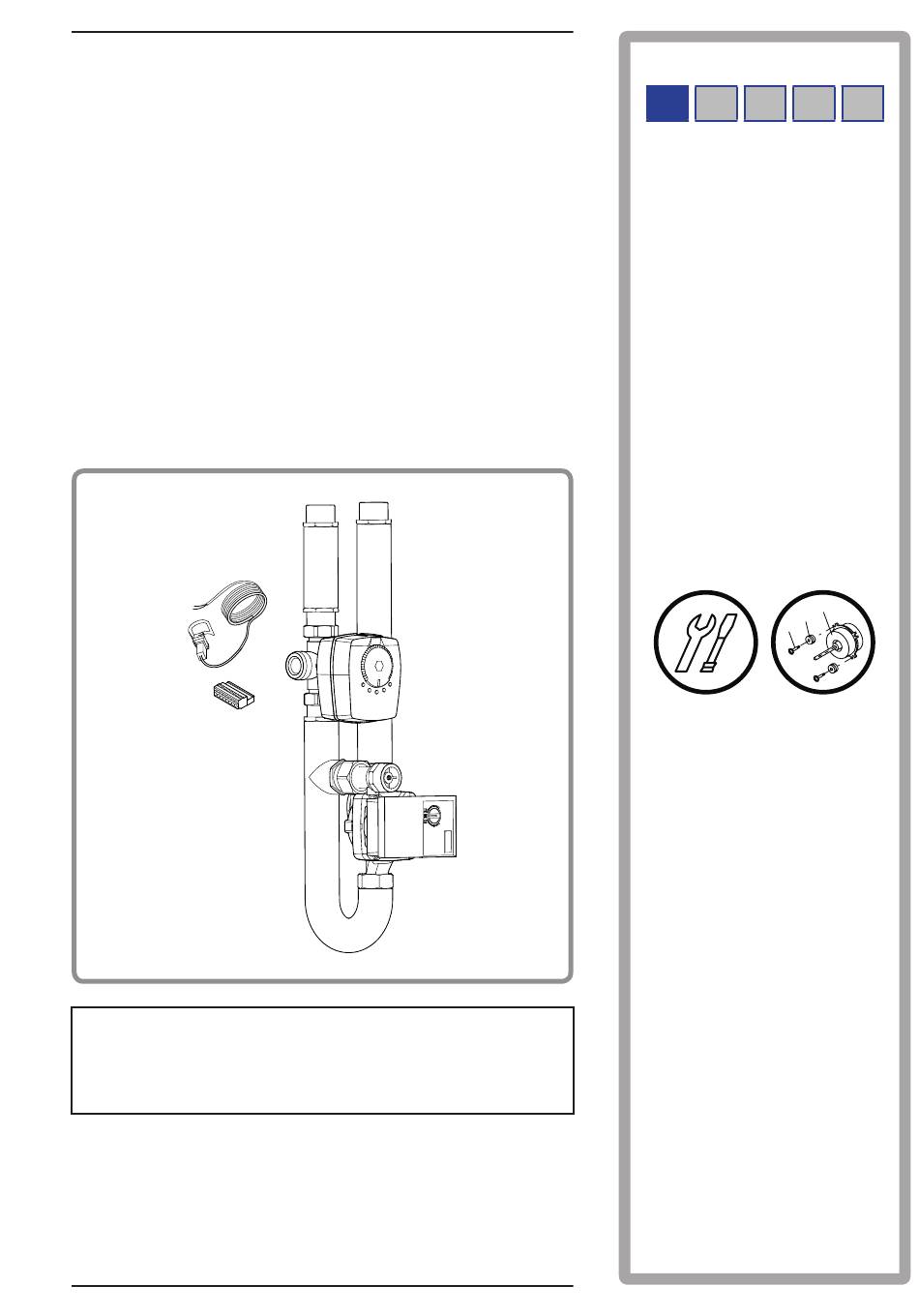

Document n° 1756-8 ~ 23/05/2019 Kit 2 zones code 076446 pour Pompe à chaleur duo Notice de montage destinée au professionnel à conserver par l’utilisateur pour consultation ultérieure " Cette notice concerne l’installation et le raccordement du kit 2 zones.
Page 2
Kit 2 zones 1 Présentation du matériel Colisage Caractéristiques générales • 1 colis : Kit 2 zones. Puissance absorbée 50 W Dès réception, avant de procéder au montage, il est Pression maxi d'utilisation 3 bar indispensable de vérifier les éléments reçus et de rechercher les éventuels dommages causés pendant le Tension d’alimentation 230V - 50Hz...
Page 3
Kit 2 zones Schéma hydraulique de principe • Configuration 2 : 2 circuits de chauffe Notice de montage "1756 - FR" - 3 -...
Page 4
Kit 2 zones 2 Instruction pour l’installateur Raccordements hydrauliques Le raccordement doit être conforme aux règles de l’art et de l’accord intersyndical. L’appareil devra être relié à l’installation à l’aide de raccords union et de vannes d’isolement pour faciliter son démontage. Rappel : Toutes les étanchéités de montage seront réalisées suivant les règles de l’art en vigueur pour les travaux de plomberie :...
Page 5
Kit 2 zones figure 4 - Montage de la sonde figure 5 - Accès Notice de montage "1756 - FR" - 5 -...
Page 6
Kit 2 zones Figure 6 - Pivoter le pot à boue (1). - Retirer les bouchons (2). - Insérer le kit 2 zones préalablement assemblé. Mettre les joints et serrer les raccords (3). - Remettre en place le pot à boue et installer les protections des tuyauteries (4).
Page 7
Kit 2 zones Raccordements électriques Avant toute intervention, s’assurer que l’alimentation " Chemin de cable BT électrique générale est coupée. L'installation électrique doit être réalisée conformément à la réglementation en vigueur (norme NFC 15-100 en particulier). Les raccordements électriques ne seront effectués que lorsque toutes les autres opérations de montage (fixation, assemblage, etc.) auront été...
Page 8
Kit 2 zones Paramètrage 2.2.2 Raccordement électrique TBTS Raccorder la sonde de départ (SDpM / Circuit mélangé) • Régler le paramètre selon la version du locigiel : figure Paramètre jusqu'au logiciel Paramètre à partir du logiciel Version 26 Version 27 3 - Préréglage...
Page 9
Kit 2 zones Réglages de la vitesse du circulateur circuit mélangé CC1 Ne pas utiliser cette zone. Pression variable Le circulateur fait varier la hauteur manométrique en fonction du débit. Recommandé pour une installation équipée de radiateurs (en particulier tout système avec têtes...
Page 10
Kit 2 zones 3 Pièces détachées Pour toute commande de pièces détachées, indiquer : le type et le code de l’appareil, la désignation et le code de la pièce. Qté = Quantité totale sur l’appareil. N° Code Désignation ....Type ..Qté 1 182384 Tuyauterie départ .
Page 11
Kit 2 zones Notice de montage "1756 - FR" - 11 -...
Page 12
Cet appareil est conforme : - à la directive basse tension 2014/35/UE selon la norme NF EN 60335-1 et NF EN 60335-2-102, - à la directive compatibilité électromagnétique 2014/30/UE. Cet appareil est identifié par ce symbole. Il signifie que tous les produits électriques et électroniques doivent être impérativement séparés des déchets ménagers. Un circuit spécifique de récupération pour ce type de produits est mis en place dans les pays de l’Union Européenne (*), en Norvège, Islande et au Liechtenstein.
