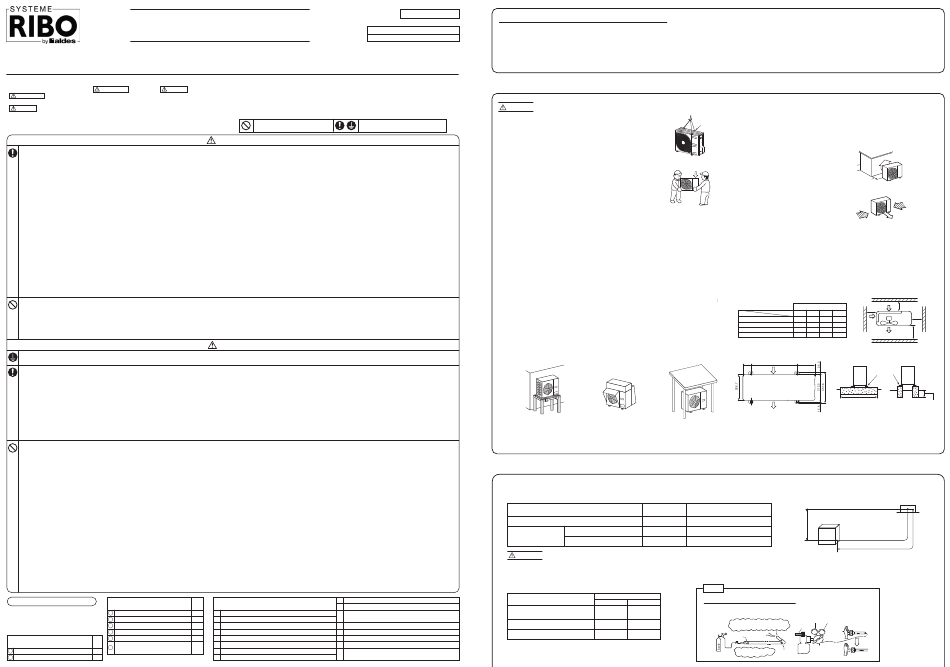

INSTRUCTIONS D'INSTALLATION
POUR UNITÉ EXTÉRIEURE
• Ce guide d'installation concerne les unités extérieures et les caractéristiques d'une installation générale uniquement. Pour les unités intérieures, reportez-vous aux guides d'installation correspondants.
• Lors de l'installation de l'unité, vérifiez l'emplacement, les caractéristiques d'alimentation électrique, les contraintes d'utilisation (longueur de tuyauterie, différences de hauteur entre unités intérieures et
extérieures, tension d'alimentation, etc.) et les espaces entre les unités installées.
CONSIGNES DE SÉCURITÉ
• Lisez attentivement ces CONSIGNES DE SÉCURITÉ avant de commencer et observez-les durant toute la
procédure d'installation afin de vous protéger contre les risques d'accident.
• Les consignes sont de deux natures : les
AVERTISSEMENT
et les notes d'
ATTENTION
AVERTISSEMENT
: Une mauvaise installation peut avoir des conséquences graves, telles que des accidents ou
des blessures mortelles.
ATTENTION
: Une mauvaise installation peut avoir des conséquences graves dans certains cas.
Ces consignes sont des éléments importants à respecter pour assurer la sécurité et vous protéger.
• Vérifiez l'absence d'anomalie de l'équipement en le mettant en service dès la fin de la pose et expliquez aux
utilisateurs les méthodes d'utilisation et de maintenance conformément aux instructions du manuel.
• Ne procédez pas vous-même à l'installation, mais confiez-la à un technicien
• Utilisez les tuyaux, les raccords coniques et les outils spécifiques pour le R410A.
qualifié.
L'utilisation de pièces déjà existantes (celles du R22 ou R407C par exemple) peut entraîner
une panne de l'unité et des accidents graves suite à une explosion du circuit frigorifique.
Le non-respect de cette consigne peut entraîner de graves dommages (fuite d'eau,
• Serrez le raccord conique avec une clé dynamométrique conformément à la
électrocution, incendie ou blessure) ainsi qu'un mauvais fonctionnement du système. Les
opérations de pose et de maintenance doivent être effectuées par un installateur qualifié.
méthode prescrite.
• Installez le système conformément aux instructions du manuel.
Un serrage excessif des raccords peut à la longue provoquer une explosion ou des fuites de
Une mauvaise installation peut provoquer des explosions, des blessures, des fuites d'eaux,
fluide frigorigène.
des chocs électriques ou un incendie.
• N'ouvrez pas les vannes d'activation des tuyaux de liquide et de gaz tant que
• Installez l'unité en milieu résidentiel uniquement.
vous n'avez pas terminé les travaux de raccordement de la tuyauterie du fluide
Si l'appareil est installé dans un autre type d'environnement (atelier par exemple), il risque de
frigorigène, le test d'étanchéité et la mise en place du système d'évacuation.
provoquer des dysfonctionnements.
Si le compresseur fonctionne avec les vannes de service ouvertes avant la fin du raccordement
• Si vous installez l'unité dans une pièce de petites dimensions, prenez les
de la tuyauterie du fluide frigorigène, l'air risque de pénétrer dans le circuit frigorifique,
précautions requises pour ne pas dépasser la limite de densité du fluide
entraînant une explosion ou des blessures en raison de la pression anormalement élevée du
frigorigène en cas de fuite telle qu'elle est indiquée par la formule
réfrigérant.
• L'installation électrique doit être effectuée par un électricien qualifié
(conformément à la norme ISO5149).
conformément aux normes de sécurité électrique et à la norme nationale
Si la densité du fluide frigorigène dépasse la limite prescrite, contactez le distributeur et
d'installation électrique ; le système doit en outre être raccordé à un circuit
installez un système de ventilation ; à défaut, le manque d'oxygène peut provoquer des
accidents graves.
dédié.
• Utilisez les accessoires d'origine et les composants spécifiés pour l'installation.
Une installation incorrecte et le choix d'une alimentation de capacité insuffisante peuvent
L'utilisation de composants autres que ceux spécifiés peut entraîner des fuites d'eau, des
entraîner des chocs électriques et des incendies.
chocs électriques, un incendie ou des blessures physiques.
• Coupez l'alimentation avant de commencer les travaux d'électricité.
• Installez l'unité dans un lieu équipé d'un support adéquat.
À défaut, il existe un risque d'électrocution, de panne ou de dysfonctionnement pour l'unité.
Si l'unité n'est pas installée dans un emplacement adapté, elle peut tomber et provoquer des
• Veillez à utiliser des câbles conformes aux normes de sécurité et d'un
dégâts matériels ou physiques.
ampérage adapté à la distribution électrique.
• Vérifiez la stabilité de l'unité une fois qu'elle est installée, de sorte qu'elle
L'utilisation de câbles non conformes peut provoquer une fuite de courant, une production
résiste aux tremblements de terre et aux vents forts.
excessive de chaleur ou un incendie.
Si l'unité n'est pas installée dans un emplacement adapté, elle peut tomber et provoquer des
• L'appareil doit être raccordé à l'alimentation secteur au moyen d'un
dégâts matériels ou physiques.
disjoncteur ou d'un interrupteur (fusible 16 A) avec un espacement de
• Aérez également la zone de travail au cas où une fuite de fluide frigorigène
contact d'au moins 3 mm.
se produirait pendant l'installation.
L'entrée en contact du fluide frigorigène avec une flamme produit un gaz toxique.
• Assurez-vous que de l'air ne pénètre pas dans le circuit frigorifique lorsque
• N'enroulez pas le cordon d'alimentation et ne le regrouper pas avec
vous installez ou déposez l'unité.
d'autres câbles. Ne déformez pas la prise en la modifiant.
À défaut, la pression dans le circuit frigorifique augmente, présentant un risque d'explosion ou
Cela pourrait provoquer un incendie ou une surchauffe.
de blessures.
• Ne faites pas fonctionner l'unité sans les capots ou les panneaux de
• Évitez de modifier ou de coupler le cordon d'alimentation et ne branchez
protection.
pas plusieurs câbles d'alimentation sur la même prise secteur.
L'entrée en contact avec des éléments rotatifs, des surfaces chaudes ou des composants
Il pourrait en résulter un défaut de contact, d'isolation et des surintensités.
haute tension peut entraîner des blessures par coincement, brûlure ou choc électrique.
• Effectuez la mise à la terre avec soin.
Ne connectez pas la terre aux tuyaux de gaz ou d'eau, à un paratonnerre ou à une ligne de téléphone. Une mise à la terre défectueuse peut entraîner des pannes de l'unité ou des chocs électriques dus à des courts-circuits.
• Utilisez un disjoncteur de capacité correcte. Le disjoncteur doit pouvoir
Le manque d'espace peut provoquer un accident et des blessures suite à une chute.
déconnecter tous les pôles en cas de surintensité.
• Attention lorsque vous portez l'unité à la main.
Dans le cas contraire, il existe un risque de dysfonctionnement de l'unité ou d'incendie.
Si l'unité pèse plus de 20 kilos, elle doit être transportée par au moins deux personnes. Ne la
• Installez un dispositif d'isolement ou déconnectez l'interrupteur du
soulevez pas par les bandes en plastique, mais utilisez toujours la poignée de transport.
Mettez des gants pour réduire le risque de coupure au contact des ailettes.
câble d'alimentation conformément aux normes et réglementations
• Débarrassez-vous proprement des emballages.
nationales.
Les matériaux d'emballage restants peuvent provoquer des blessures car ils contiennent des
L'isolateur doit être verrouillé (position OFF), conformément à la norme EN60204-1.
clous et des morceaux de bois. Pour éviter les risques d'étouffement, éloignez les
• Après une maintenance, tous les câbles et fils d'attache doivent être
emballages en plastique des enfants et déchirez-les avant de les éliminer.
réinstallés dans leur configuration d'origine et selon le schéma de
• Veillez à isoler la tuyauterie du fluide frigorigène afin d'éviter toute
câblage et les espaces nécessaires entre les câbles et les pièces
condensation susceptible de provoquer de l'humidité.
métalliques doivent être maintenus.
Une isolation insuffisante peut générer une condensation qui créera à son tour de l'humidité
au plafond, au sol, sur les meubles et tout autre appareil voisin.
• Réservez un espace pour l'installation, l'inspection et la maintenance
conformément aux instructions du manuel.
• N'installez pas l'unité dans les endroits suivants :
• N'installez pas l'unité extérieure dans les endroits suivants :
• Endroit à l'atmosphère chargée de poudre de métal, de fibre carbone ou tout autre type de
• Endroit où l'air chaud évacué par l'unité extérieure ou le bruit émis risquent de gêner le
voisinage.
poudre.
• Endroit où sont stockés des substances susceptibles de nuire à l'unité, telles que du gaz
• Endroit où l'air évacué arrive directement sur des plantes ou un animal. L'air évacué peut
sulfurique, du gaz chlorhydrique, de l'acide et des substances alcalines.
perturber le bon développement des plantes.
• Véhicules et navires.
• Endroit où les vibrations risquent de se propager en raison de la résistance insuffisante de la
• Endroits où sont utilisés des vaporisateurs de produits cosmétiques ou autres sprays
structure.
• Endroit où les vibrations et le bruit générés par l'unité extérieure peuvent créer une importante
spéciaux.
perturbation (sur un mur ou près d'une chambre à coucher).
• Endroit directement exposé à des vapeurs d'huile, tels que des cuisines et des sites
industriels.
• Endroit exposé à des courants harmoniques élevés (Poste de télévision ou récepteur radio
• Endroit contenant des machines générant des harmoniques haute fréquence.
situés à moins de 5 mètres).
• Endroit exposé à une atmosphère saline (en bordure de mer).
• Endroit ne permettant pas une évacuation sécurisée.
• Endroit exposé à la neige (si nécessaire, installez un capot de protection contre la neige
Une évacuation médiocre peut gêner le voisinage et donner lieu à des réclamations.
• N'installez pas l'unité à proximité d'un endroit présentant un risque de
comme indiqué dans le manuel).
fuite de gaz inflammable.
• Endroit exposé à la fumée de cheminées.
• Endroit en altitude (plus de 1000 mètres).
L'accumulation du gaz autour de l'unité peut provoquer un incendie.
• Endroit exposé à un air chargé d'ammoniac.
• N'installez pas l'unité dans un lieu où des gaz corrosifs (produit par
• Endroit où l'unité est exposée au rayonnement thermique d'une autre source de chaleur.
l'acide sulfurique par exemple) ou combustibles (gaz de diluant ou de
pétrole) risquent de s'accumuler ou dans un lieu servant au stockage de
• Endroit peu ventilé.
• Endroit contenant des obstacles pouvant empêcher l'entrée et la sortie de l'air de l'unité.
substances inflammables volatiles.
• Endroit où il existe un risque de recyclage d'air (dans le cas d'une installation à plusieurs
Les gaz corrosifs peuvent attaquer l'échangeur thermique, fissurer des pièces en plastiques, etc.
Les gaz inflammables comportent un risque d'incendie.
unités).
• N'installez pas et n'utilisez pas le système à proximité d'un équipement
• Endroit où un fort courant d'air souffle sur la sortie d'air de l'unité extérieure.
générant des champs électromagnétiques ou des harmoniques haute
• Endroit où des objets risquent de tomber sur l'unité.
fréquence.
Tous ces éléments peuvent réduire considérablement les performances, provoquer une
Les équipements tels que les inverseurs, les générateurs de secours, le matériel médical haute
corrosion, endommager les composants et entraîner des dysfonctionnements ou des
fréquence et les équipements de télécommunication peuvent perturber le système et provoquer
incendies.
des dysfonctionnements ou des interruptions. Le système peut également perturber les
équipements médicaux et de télécommunication et gêner leur fonctionnement ou générer du
brouillage.
Vérification avant l'installation
Pièces en option
• Nom du modèle et source d'alimentation
a
Plaque d'isolation
• Longueur de la tuyauterie du fluide frigorigène
b
Manchette
• Tuyauterie, câbles et diverses pièces accessoires
c
Plaque d'inclinaison
• Manuel d'installation de l'unité intérieure
d
Mastic
e
Flexible de purge (flexible d'extension)
Accessoires pour l'unité extérieure
Qté
Capot de tuyauterie
f
1
4
Bague de purge (type pompe à chaleur uniquement)
(pour l'isolation des tuyauteries de raccordement)
2
Coude de purge (type pompe à chaleur uniquement)
1
• Gardez le manuel d'installation ainsi que le manuel d'utilisation dans un endroit facilement accessible de
manière à pouvoir les consulter.
Si nécessaire, remettez-les aux nouveaux utilisateurs.
• Lorsque l'installation est réalisée par un personnel qualifié, prévoyez le matériel de protection adéquat
(vêtements, gants, etc.).
• En cas d'installation de l'unité en hauteur, veillez à ne pas laisser tomber des outils ou autre matériau.
• Si vous détectez un bruit anormal pendant la mise en fonctionnement de l'unité, contactez le distributeur.
• La signification des symboles utilisés est décrite ci-dessous.
Opération interdite dans toutes
Procéder toujours selon l'instruction
les circonstances
AVERTISSEMENT
• Disposez les câbles à l'intérieur du coffret électrique de façon à éviter toute
poussée excessive. Installez le panneau de maintenance correctement.
Une mauvaise installation peut provoquer une surchauffe et un incendie.
• Utilisez les câbles spécifiés pour les connexions électriques, serrez-les
correctement sur le bornier et soulagez le poids des câbles pour éviter une
surcharge au niveau des bornes.
Des câbles mal raccordés ou trop lâches peuvent provoquer une production de chaleur
Veillez à bien fixer les panneaux de maintenance.
excessive ou un incendie.
Si les panneaux de maintenance sont mal fixés, de l'eau et de la poussière peuvent pénétrer
dans l'unité et provoquer un incendie ou des chocs électriques.
• Coupez l'alimentation lors des procédures d'installation, d'inspection ou de
maintenance.
À défaut, il existe un risque d'électrocution, de panne, de dysfonctionnement de l'unité ou de
blessures suite au démarrage imprévu du ventilateur.
• En cas de vidage du circuit, fermez la vanne de service et arrêtez le
compresseur avant de retirer la tuyauterie.
Si vous retirez la tuyauterie alors que le compresseur fonctionne avec la vanne de service
ouverte, de l'air risque de pénétrer dans le circuit frigorifique et provoquer une explosion ou
des blessures en raison de la présente anormalement élevée dans le cycle de refroidissement.
• Utilisez exclusivement les accessoires prescrits. Ne procédez pas
vous-même à l'installation, mais confiez-la à un technicien qualifié.
Le non-respect de cette consigne peut entraîner de graves dégâts (fuite d'eau, choc
électrique, incendie, etc.).
• Portez toujours des lunettes et des gants de protection pendant que vous
travaillez.
• Un disjoncteur contre les fuites de terre doit être installé.
À défaut, il existe un risque de chocs électriques.
• Ne procédez à aucune modification du dispositif de protection et de sa
configuration.
Si vous forcez le fonctionnement du système en désactivant le dispositif de protection de
l'interrupteur de pression et du contrôleur de température ou si vous utilisez un composant
non spécifié, vous risquez de provoquer un incendie ou une explosion.
ATTENTION
• Si le climatiseur (en mode refroidissement ou séchage) est installé
dans la pièce avec le ventilateur, l'utilisation simultanée des deux
éléments peut provoquer un refoulement de l'eau d'évacuation en
raison d'une baisse de pression liée au manque d'espace. Dans ce cas,
configurez le port d'ouverture de façon à permettre une ventilation
correcte de la pièce (par exemple, ouvrez légèrement la porte).
Procédez de même si le manque d'espace dans la pièce entraîne une
baisse de pression, par exemple dans un appartement en hauteur
exposé au vent.
• N'installez pas l'unité extérieure dans un lieu où peuvent vivre des
insectes et des petits animaux.
Les insectes et les petits animaux risquent de pénétrer dans les parties électriques, provoquant
des dommages ou un incendie. Demandez à l'utilisateur de garder l'endroit propre.
• N'utilisez pas d'éléments autres qu'un fusible de calibre correct à
l'emplacement des fusibles.
La connexion du circuit avec un fil de cuivre ou tout autre métal peut entraîner une panne de
l'unité et provoquer un incendie.
• Ne touchez aucun bouton avec les mains mouillées.
Vous pourriez vous électrocuter.
• Ne touchez pas la tuyauterie du fluide frigorigène avec les mains lorsque
le système est en marche.
Durant le fonctionnement de l'appareil, la tuyauterie du fluide frigorigène devient très chaude ou
très froide, selon le mode activé, ce qui peut entraîner des brûlures ou des gelures.
• Ne touchez pas la grille d'aspiration ou les ailettes d'aluminium de
l'unité extérieure.
Vous pourriez vous blesser.
• Ne placez rien sur l'unité extérieure et l'unité d'exploitation.
En tombant, ces objets pourraient provoquer des dégâts matériels ou des blessures.
• N'utilisez pas l'unité à des fins particulières comme la conservation
d'aliments, le refroidissement d'instruments de précision ou la
préservation d'animaux, de plantes, d'œuvres d'art, etc.
• Ne nettoyez pas l'unité avec de l'eau.
9
Clé de serrage (hexagonale) [4 mm]
Qté
Outils nécessaires pour l'installation
10
Pompe à vide
1
1
Tournevis à tête renforcée
Adaptateur de pompe à vide (type antiretour)
11
1
2
Couteau
(Spécialement conçu pour le R410A)
1
3
Scie
12
Manomètre (Spécialement conçu pour le R410A)
1
4
Mètre ruban
13
Flexible de charge (Spécialement conçu pour le R410A)
1
5
Marteau
14
Outils d'évasement (Spécialement conçu pour le R410A)
6
Clé à fourche
15
Détecteur de fuite de gaz (Spécialement conçu pour le R410A)
1
7
Clé dynamométrique [14,0~62,0 N-m (1.4~6,2 kgf-m)]
Calibre d'ajustement de saillie
16
8
Mèche de forage (65 mm de diamètre)
(Utilisé pour réaliser un évasement avec un outil traditionnel)
PSC012D024
Remarques relatives aux unités conçues pour le réfrigérant R410A
N'utilisez pas d'autre fluide frigorigène autre que le R410A. Le R410A atteint une pression presque 1,6 fois supérieure à celle d'un fluide frigorigène classique.
RBC 04 - 05 - 06
Un cylindre de charge contenant du R410A est signalé par un repère rose sur sa partie supérieure.
RÉFRIGÉRANT R410A
Une unité conçue pour le R410A comporte un port de charge au niveau de la vanne principale de l'unité intérieure et une vanne de contrôle qui ont tous deux une taille différente pour éviter le chargement par erreur d'un fluide frigorigène inapproprié.
Les dimensions de la partie évasée du tuyau de fluide frigorigène et les faces parallèles du raccord ont également été modifiées pour renforcer la résistance à la pression.
En conséquence, vous devez vous munir des outils spécifiques pour le R410A comme indiqué dans le tableau de droite avant d'installer ou de réparer l'unité.
N'utilisez pas de cylindre de chargement. Celui-ci provoquerait une modification de la composition du fluide frigorigène, entraînant une diminution des performances.
Lorsque vous chargez le fluide frigorigène à partir d'un cylindre, il doit toujours être en phase liquide.
Toutes les unités intérieures doivent être des modèles conçus exclusivement pour le R410A. Vérifiez dans un catalogue la validité des modèles que vous pouvez installer (le raccordement d'une unité intérieure incorrecte empêche le bon fonctionnement du système).
1. TRANSPORT ET INSTALLATION
Lorsque l'unité est levée à l'aide d'une élingue, vous devez prendre en
ATTENTION
compte le décalage de son centre de gravité. Si l'unité n'est pas
correctement équilibrée, elle peut basculer et tomber.
1) Livraison
Il est préférable de déposer l'unité aussi près que possible du site d'installation avant de
la déballer.
Si pour une raison quelconque, il est nécessaire de déballer l'unité avant de la transporter
jusqu'au site d'installation, utilisez des élingues en nylon ou des protections de bois pour
éviter de l'endommager
2) Levage
Le côté droit de l'unité vue de face (côté diffuseur) est le plus lourd.
Vous devez donc en tenir compte lorsque vous la soulevez. Pour soulever la partie gauche
de l'unité, saisissez la poignée située à l'avant avec la main droite et, avec la main
gauche, soutenez la colonne d'angle.
3) Choix du site d'installation pour l'unité extérieure
Veillez à choisir un site d'installation adapté en tenant compte des conditions suivantes :
〇 L'emplacement, horizontal et stable, doit pouvoir supporter le poids de l'unité et empêcher la propagation des vibrations.
〇 Choisissez un emplacement où le bruit et l'air dégagé par l'unité ne risquent pas gêner les voisins.
〇 L'unité ne doit pas être exposée à des éclaboussures d'huile.
〇 L'emplacement ne doit présenter aucun risque de fuite de gaz inflammable.
〇 L'eau d'évacuation doit pouvoir être éliminée sans provoquer de gêne.
〇 L'unité ne doit pas être soumise au rayonnement thermique d'une autre source de chaleur.
〇 La neige ne doit pas s'accumuler.
〇 L'unité doit se trouver à moins 5 mètres des postes de télévision et/ou des récepteurs de radio pour éviter les interférences.
〇 La circulation de l'air doit se faire correctement et il convient de réserver un espace suffisant pour les opérations de
maintenance et d'entretien de l'unité.
〇 L'unité ne doit pas être exposée à des ondes électromagnétiques ni aux harmoniques haute fréquence générés par
d'autres équipements.
〇 L'emplacement ne doit pas être exposé à des émissions de substances chimiques telles que du gaz sulfurique, du gaz
chlorhydrique, des acides ou des substances alcalines (y compris l'ammoniac).
〇 Dans un lieu où la température extérieure est égale ou inférieure à -5°C, installez l'unité à l'abri du vent.
〇 Aucun vent fort ne doit souffler directement sur la sortie d'air de l'unité.
4) Précautions à prendre lors du choix du site d'installation
(1) Si l'unité est installée dans une zone où la neige risque de s'accumuler, suivez les instructions ci-après :
La plaque inférieure de l'unité et les voies d'entrée et de sortie risquent d'être bloquées par la neige.
1
Installez l'unité de telle sorte que sa
partie basse en hauteur par rapport
au niveau de la neige.
L'eau produite par le dégivrage risquant de geler, prenez les précautions suivantes :
N'installez pas de tuyauterie d'évacuation avec des coudes de renvoi ou des bagues de purge (pièces en option).
[Voir Raccordement de la tuyauterie d'évacuation]
Réglage recommandé : Commande de dégivrage (SW3-1) et Contrôle de ventilateur anti-neige (SW3-2).
Voir Réglage des commutateurs SW3-1, SW3-2.1.
2. RACCORDEMENT DE LA TUYAUTERIE DU FLUIDE FRIGORIGÈNE
1) Limitations concernant l'installation et l'utilisation de l'unité
Vérifiez les points suivants en tenant compte des caractéristiques de l'unité intérieure et du site d'installation.
Respectez les limitations relatives à l'installation et à l'utilisation de l'unité. Une mauvaise installation peut provoquer une panne du compresseur ou une diminution des performances.
Longueur de tuyauterie principale
Différence de hauteur entre
les unités intérieures
et l'unité extérieure
Les limitations d'utilisation spécifiées dans le tableau ci-dessus sont applicables aux combinaisons de tuyauteries de taille standard
ATTENTION
répertoriées dans le tableau suivant. Si vous utilisez un circuit de tuyauterie existant, respectez les restrictions applicables à la longueur
des tuyaux unidirectionnels en fonction de leur taille.
Pour plus d'informations, reportez-vous à la section « 5. UTILISATION DE TUYAUX EXISTANTS ».
2) Détermination de la taille des tuyaux
Déterminez la taille des tuyaux de fluide frigorigène en vous reportant aux instructions
suivantes sur la base des caractéristiques de l'unité intérieure.
Unité extérieure raccordée
Tuyauterie de fluide frigorigène (tuyau de dérivation L)
Unité intérieure raccordée
(Lors des déplacements, l'unité doit être manipulée avec précaution et portée par au moins deux personnes)
(2) Si l'unité risque d'être exposée à des vents forts, prenez les précautions suivantes :
Protection
Un vent fort peut endommager le ventilateur (moteur du ventilateur), entraîner une diminution des performances
ou déclencher un arrêt brutal de l'unité en raison de l'augmentation de la pression.
Lourd
5) Espace d'installation
L'unité ne doit pas être installée entre quatre murs.
Prévoyez au moins 1 mètre au-dessus de l'unité.
Lorsque plusieurs unités sont installées côte à côte, laissez un espace de 250 mm ou plus entre elles. Pour faciliter
les opérations de maintenance des contrôleurs, prévoyez également un espace suffisant pour permettre le retrait
facile des plaques supérieures.
En cas de risque de recyclage d'air, installez des déflecteurs.
Lorsque vous installez plusieurs unités, prévoyez un espace suffisant entre l'admission et la sortie de l'air afin
d'éviter le recyclage de l'air.
Si la neige accumulée risque de recouvrir l'unité, installez des barrières de protection.
Taille
6) Installation
2
Installez un capot de protection contre la
3
Placez l'unité sous un
① Position fixe du boulon d'ancrage
neige sur l'unité extérieure. Pour plus de
auvent ou installez un toit
détails sur la description du capot de
sur le site.
protection contre la neige, reportez-vous
au manuel technique.
Lors de l'installation de l'unité, fixez les pieds avec les boulons fournis comme indiqué ci-contre.
La saillie du boulon d'ancrage sur la face avant ne doit pas dépasser 15 mm.
Fixez solidement l'unité afin d'éviter tout risque de chute en cas de tremblement de terre ou de vent violent.
Reportez-vous aux illustrations ci-dessus pour plus d'informations sur les fondations.
Installez l'unité sur une surface plane. (Pente de moins de 5 mm)
Une mauvaise installation peut provoquer une panne du compresseur, une rupture de tuyauterie dans l'unité et un
bruit anormal.
Limitations
Contraintes de dimension
Repères figurant sur le dessin de droite
30 m ou moins
L
Lorsque l'unité extérieure est située
20 m ou moins
H
plus haut que l'unité intérieure
Lorsque l'unité extérieure est située
20 m ou moins
H
plus bas que l'unité intérieure
En cas de brasage de la tuyauterie
Brasage
Modèle 04, 05, 06
Le brasage doit être effectué sous un flux d'azote.
Tuyau de gaz
Tuyau de liquide
Sans azote, une quantité importante de matières étrangères (couche oxydée) se dépose dans les tuyaux,
φ12,7
φ6,35
provoquant un dysfonctionnement du tube capillaire ou l'encrassement du détendeur.
Raccord conique
Raccord conique
Fermez l'extrémité du tuyau avec du ruban adhésif
φ12,7
φ6,35
ou d'un autre type et remplissez le tuyau d'azote.
φ12,7
φ6,35
Rubanage
Utiliser uniquement de l'azote (N
1. Orientez la sortie d'air soufflé vers le mur du bâtiment
ou installez une barrière de protection
ou un écran coupe-vent.
Plus de 500 mm
2.Orientez la sortie d'air soufflé perpendiculairement
à la direction du vent.
Direction du vent
Direction du vent
Hauteur de mur = 1200 mm ou moins
(mm)
(
)
Modèle 04, 05, 06
L
Espace de
Admission
3
maintenance
L
Exemple d'installation
2
L
4
Ouvert
280
280
180
L1
Admission
L2
100
75
Ouvert
Ouvert
L3
100
80
80
80
Sortie
L
1
Ouvert
250
Ouvert
L4
250
② Remarques relatives à l'installation
88,4
510
200
Fixation par boulons
Admission
(M10-12)
Utiliser un bloc long
pour une fixation plus profonde
Sortie
pour élargir la base
Unité intérieure
H
L
Unité extérieure
Côté principal
Côté secondaire
Vanne source
0,5 MPa
<N
Main
2
Azote
Vanne de détente
)
2
Brasage

Publicité

Table des Matières
loading

Sommaire des Matières pour aldes RIBO PSC012D024

  • Page 1 INSTRUCTIONS D'INSTALLATION PSC012D024 Remarques relatives aux unités conçues pour le réfrigérant R410A POUR UNITÉ EXTÉRIEURE ● N’utilisez pas d’autre fluide frigorigène autre que le R410A. Le R410A atteint une pression presque 1,6 fois supérieure à celle d’un fluide frigorigène classique. RBC 04 - 05 - 06 Un cylindre de charge contenant du R410A est signalé...
  • Page 2: Utilisation De Tuyaux Existants

    3) Epaisseur et matériau des tuyaux du fluide frigorigène PSC012D024 Diamètre de tuyau [mm] 6,35 12,7 4. CÂBLAGE ÉLECTRIQUE   Pour plus d’informations sur le câblage électrique, reportez-vous au manuel d’installation de l’unité intérieure. ● Reportez-vous au tableau ci-contre pour sélectionner l’épaisseur et le matériau des tuyaux du fluide frigorigène Epaisseur minimum de tuyau en fonction de la taille des tuyaux.
  • Page 3: Transport Et Installation

    INSTRUCTIONS D'INSTALLATION 3) Choix du site d’installation pour l’unité extérieure PSB012D909L 5) Espace d’installation ● L’unité ne doit pas être installée entre quatre murs. Veillez à choisir un site d'installation adapté en tenant compte des conditions suivantes : 〇 L’emplacement, horizontal et stable, doit pouvoir supporter le poids de l’unité et empêcher la propagation des vibrations. ●...
  • Page 4 5. TEST DE FONCTIONNEMENT 5) Test d’étanchéité PSB012D909L Bien que les unités intérieures et extérieures aient fait l’objet d’un test d’étanchéité en usine, il convient de vérifier, après l’installation, l’étanchéité des tuyaux de raccordement au niveau de Vanne d’activation la vanne de contrôle sur l’unité extérieure. Pendant le test, gardez la vanne d’activation fermée. Unité...
  • Page 5: Vérification Avant L'installation

    INSTRUCTIONS D'INSTALLATION 3) Choix du site d’installation pour l’unité extérieure 5) Espace d’installation PSB012D955J Veillez à choisir un site d'installation adapté en tenant compte des conditions suivantes : ● L’unité ne doit pas être installée entre quatre murs. 〇 L’emplacement, horizontal et stable, doit pouvoir supporter le poids de l’unité et empêcher la propagation des vibrations. ●...
  • Page 6: Test De Fonctionnement

    4) Raccordement de la tuyauterie sur site PSB012D955J ● Veillez à ce que les tuyaux installés ne touchent pas les composants dans l’unité. Dans le cas contraire, IMPORTANT *Au raccordement avec l’unité intérieure à gaine. ils risquent de provoquer du bruit et des vibrations anormales. Point Point ●...

Table des Matières
