SKS Germany U-STAY Instructions D'utilisation

INSTRUCTIONS D'UTILISATION

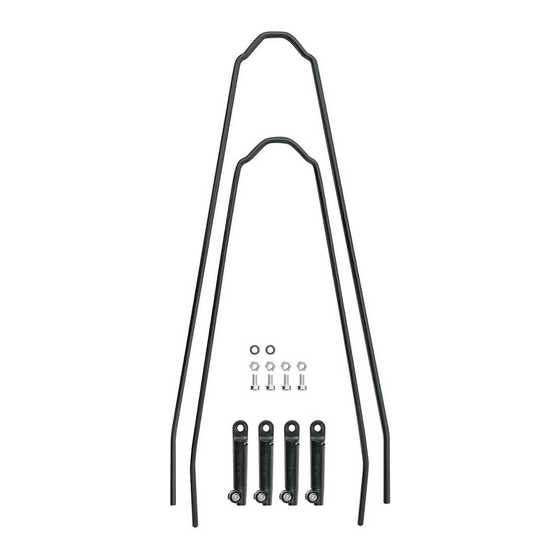

FR . Étendue de la livraison
O 4x
F 4x J 4x
A 2x B 1x
kurz
short
FR . Outils
FR
03 03
Monter les caoutchoucs amortissants
(J) sur les clips dans le garde-boue
(B) et enclencher les tringles (A) de
manière audible.
Remarque. Le repère (TOP↑) de
l'adaptateur ESC V doit pointer en
direction du guidon.
B
2.
1.
J
FR
04 04
Visser à la main l'équerre du garde-
boue (B) sur la fourche du vélo à l'aide
de la vis (K/L/M). Utiliser un écrou (P)
en option.
¬ BLUEMELS
G 8x
Q 8x R 6x S 4x P 7x
H 8x K 2x L 4x M 7x N 3x
C 1x
D 2x E 1x
lang
long
SW 8 4
A
click
P optional
2.
B
¬ U-STAY ESC V-ADAPTER
FR . Montage sur la roue avant
FR
01 01
Insérer les tringles courtes (A)
dans l'adaptateur ESC V (F).
Remarque. Le repère (TOP↑) de
l'adaptateur ESC V doit pointer en
direction du guidon.
FR
02 02
Visser à la main l'adaptateur ESC V (F)
avec les vis (G) et les écrous (H).
Remarque. Les vis doivent être intro-
duites des deux côtés par l'extérieur
dans les adaptateurs ESC V.
G
2.
F
FR
05 05
Visser à la main l'adaptateur ESC V (F)
sur la fourche avec la vis (K/L/M) et la
rondelle éventail (O).
Utiliser une entretoise (Q) en option.
Remarque. Pour les fourches avec
perçage dans le sens de la marche, un
kit d'accessoires est nécessaire.
K/L/M
3.
FR
06 06
Régler la distance entre le garde-boue
et le pneu à env. 1,5 cm.
K/L/M
1.
GERMANY
A
1.
F
2.
left
H
1.
3.
4.
optional
1.
F
Q
O
2.
> 1,5 cm
ALLROAD MOUNTAIN
right
< 1,5 cm
