Insignia NS-R2001 Récepteur stéréo AM/FM
Pour connecter des périphériques vidéo :
1 Connecter le câble de la prise de sortie audio
(Audio Out) du périphérique audio aux prises
audio G/D du récepteur.
2 Connecter les câbles vidéo (composantes,
composite, HDMI, DVI, S-Vidéo ou RF) de la prise
de sortie du périphérique vidéo à la prise
d'entrée correspondante du téléviseur.

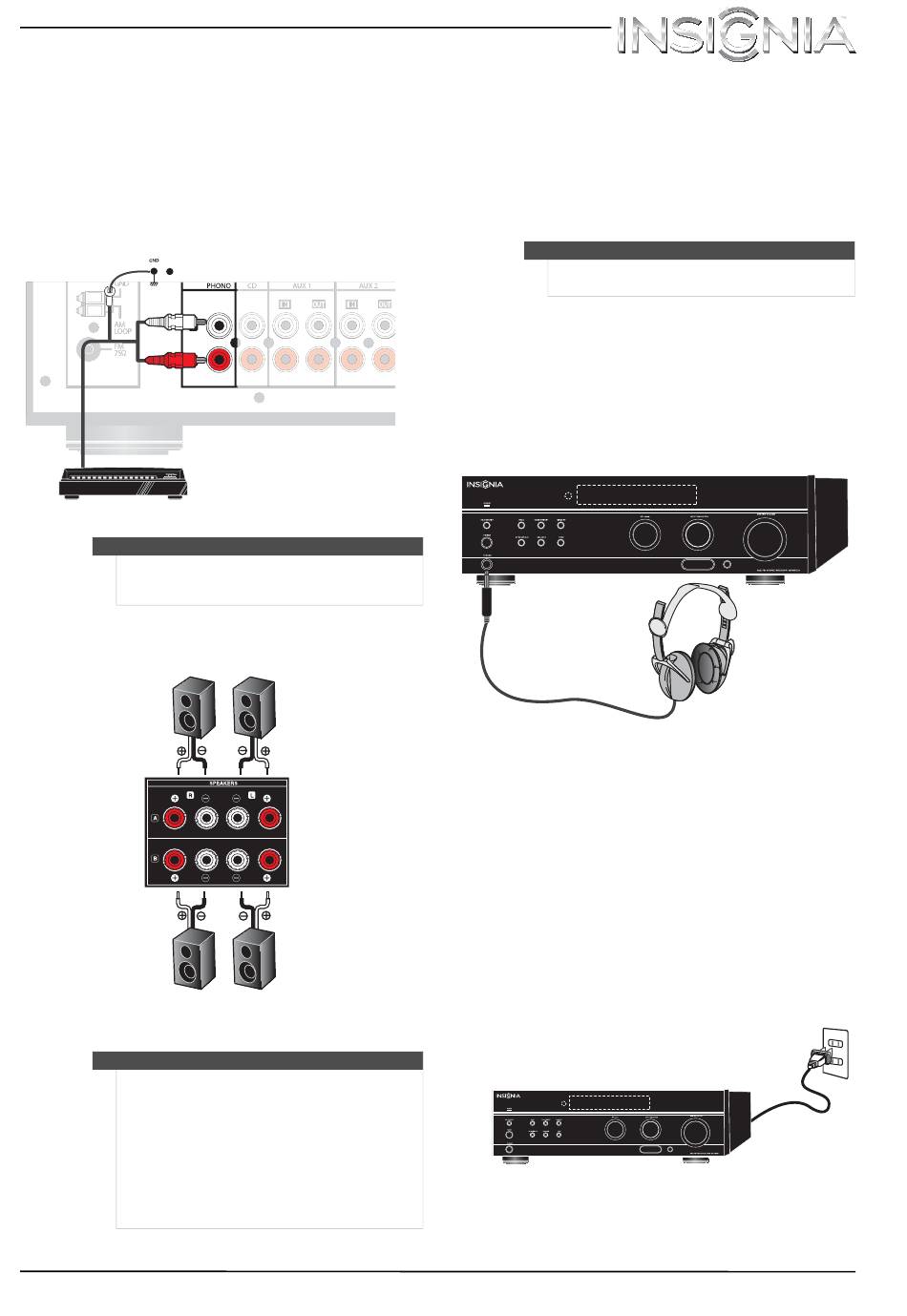

Connexion d'un tourne-disque
Remarque
Pour connecter une platine tourne-disque avec une
cartouche de type MC, utiliser un préamplificateur
séparé ou un transformateur élévateur.
Connexion des haut-parleurs
Côté droit
Côté droit
Attention
Il est recommandé d'utiliser des haut-parleurs d'une
impédance de 8 ohms ou plus si seules les bornes
SPEAKER A (Haut-parleur A) ou SPEAKER B
(Haut-parleur B) sont utilisées. Utiliser des
haut-parleurs d'une impédance de 16 ohms ou plus
si les bornes SPEAKER A (Haut-parleur A) et SPEAKER
B (Haut-parleur B) sont toutes deux utilisées.
Éviter que les fils dénudés des haut-parleurs soient
en contact entre eux ou avec une quelconque partie
métallique de ce récepteur. Cela pourrait
endommager le récepteur ou le haut-parleur.
Tourne-disque avec cartouche MM
Haut-parleur A
Côté gauche
Côté gauche
Haut-parleur B
www.insigniaproducts.com
Pour connecter les haut-parleurs :
1 Tourner le protège-bornes pour le desserrer.
2 Insérer à fond le fil dénudé dans la borne et
resserrer le protège-borne pour le connecter
fermement. Vérifier que le fil est dénudé
correctement afin que l'isolant de fil soit
en-dessous de la borne.
3 Vérifier qu'il soit serré correctement en tirant
légèrement sur le câble.
Remarques
Si une seule paire de haut-parleurs est utilisée, les
connecter aux bornes SPEAKER A (Haut-parleur A).
Veiller à connecter les haut-parleurs
correctement, en respectant le canal (gauche et
droit) et la polarité (+ et -). Si les connexions ne
sont pas effectuées correctement, les
haut-parleurs n'émettront aucun son.
Si le son n'est pas naturel et manque de graves,
la polarité du haut-parleur est inversée.
Connexion d'un casque d'écoute
Pour connecter un casque d'écoute :
1 Brancher une fiche de casque d'écoute de 1/4
po sur la prise de casque d'écoute du récepteur.
2 Appuyer sur SPEAKER A (Haut-parleur A) ou
SPEAKER B (Haut-parleur B) de la
télécommande pour désactiver les
haut-parleurs correspondants. Le témoin du
haut-parleur correspondant s'éteint, H s'affiche
sur l'écran et le son peut-être entendu dans le
casque d'écoute.
Connexion de l'alimentation électrique
Pour connecter le récepteur à l'alimentation :
• Brancher le cordon d'alimentation sur une prise
secteur c.a.
7
