Cuota B-Distancia vertical desde el suelo hasta la parte superior de la chapa del
soporte frontal.
A = ? mm
B = A-10mm
Por ejemplo:
Si la altura de la chapa del soporte trasero (cota A) fuera definida en 600mm,
entonces la altura de la chapa del soporte frontal (cota B) será de 590mm (600mm-
10mm).
Es muy importante que estas cotas sean respetadas! De esta forma se podrá
asegurar el perfecto funcionamiento y durabilidad de los automatismos! Es también
muy importante que el suelo este correctamente nivelado!
4.2.- COTAS DE INSTALACIÓN HORIZONTALES

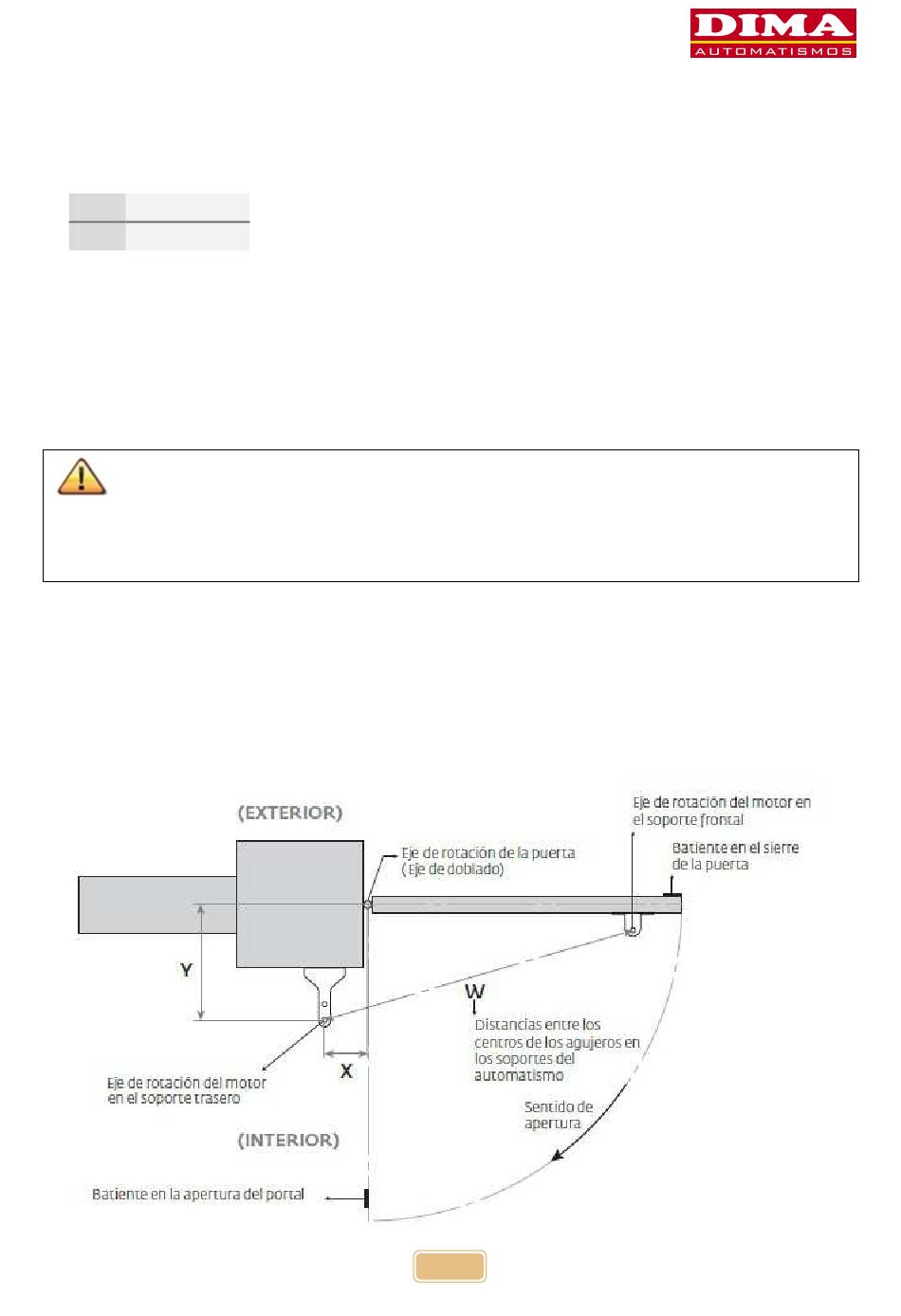

En el esquema mostrado en el siguiente dibujo, son definidas las cotas para la
instalación de los automatismos.
- Defina la Cota A (esta puede ser cualquier dimensión, la
que usted crea).
- Después de definir la Cota A (réstele 10mm y obtendrá el
resultado de la cota B).
8
APERTURA PARA INTERIOR
