J
part
pièce
parte
A
upright/bike arm assembly / support de vélo/montant droit / ensamblaje vertical del brazo de la bicicleta
B
stinger / guide / soporte
C
hitch tool / outil d'attelage / herramienta de enganche
D
M12 lock washer / rondelle de blocage M12 / arandela de seguridad M12
E
M12x40 receiver bolt / vis du récepteur M12x40 / perno de receptor M12 x 40
F
M12 washer / rondelle M12 / arandela M12
G
M8 hex bolt / vis hexagonale M8 / perno hexagonal M8
H
M8 washer / rondelle M8 / arandela M8
I
M8 lock nut / écrou bloquant M8 / tuerca de seguridad M8
J
stay-put cradle body / berceau fixe / cuerpo de soporte "stay-put"
K
strap assembly / assemblage de la sangle / conjunto de correa
L
strap / sangle / correa
M
adapter sleeve, short / manchon de serrage, court / casquillo reductor, corto
N
flat cap screw M6 x 16mm / vis à tête plate M6 x 16 mm / tornillo Allen cabeza plana M6 x 16 mm
Model # XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX Purchase Date XXXXX/XXXXX/XXXXX Place of PurchaseXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Register online at www.thuleracks.com/register
• Socket wrench with 13mm (1/2"), 19mm (3/4")
sockets and an adjustable wrench (6" or larger)
or 13mm (1/2"), 19mm (3/4") wrench and an
adjustable wrench (6" or larger)
5015936_00

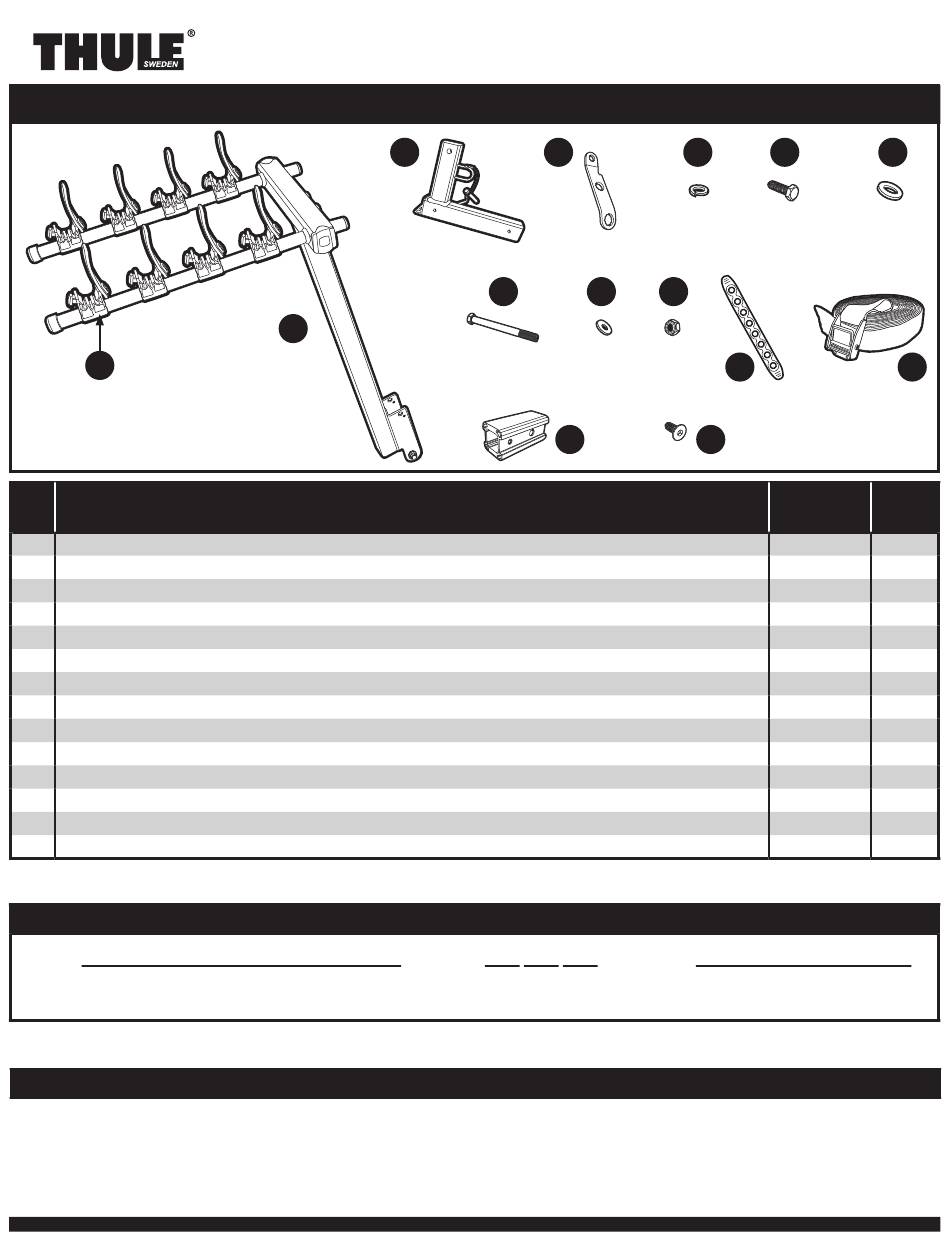

HITCHING POST PRO (4 BIKE)
PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
A
PRODUCT REGISTRATION / ENREGISTREMENT DE PRODUIT / REGISTRO DE PRODUCTO
TOOLS REQUIRED / OUTILLAGE REQUIS / HERRAMIENTAS NECESARIAS
• Clé à douille avec douilles de 13 mm (1/2 po), 19 mm
(3/4 po) et clé à molette (6 po ou plus) ou clé de 13 mm
(1/2 po), 19 mm (3/4 po) et clé à molette (6 po ou plus).
B
C
G
description
description
descripcion
THULE 42 Silvermine Road Seymour, Connecticut 06483 (800) 238-2388
934PRO
D
H
I
K
M
N
• Llave de tubo con casquillos de 13 mm (1/2 pulg.),
19 mm (3/4 de pulg.) y una llave ajustable
(6 pulg. o mayor) o llave de 13 mm (1/2 pulg.),
19 mm (3/4 de pulg.) y una llave ajustable
de (6 pulg. o mayor).
E
F
L
part number
qty.
numéro de pièce
qté
numero de parte
cant.
–
1
–
1
853-5524
1
956-1221-59
1
908-1240-54
1
951-1224-54
1
908-0870-54
1
951-0816-54
2
938-0800-54
1
853-7887
8
853-5834
12
753-2030-07
1
853-7489
1
853-5787-02
1
1 of 6
