CLM4 / CLM6
Manuel de l'utilisateur
Version 1.0
4 IDENTIFICATION ET DESCRIPTION GÉNÉRALE DES COMPOSANTES
4.1

Identification des composantes

8- Bouton On/Off de
l'éclairage
3- Barre de mélange
2- Écran de fond noir ou blanc
7- Bouton On/Off
5- Bouton de contrôle manuel de
bar assembly
la vitesse
6- Panneau de
contrôle
10 –
Ventilateur
4- Palettes
13- Module anti-vortex/dosage
9- Base d'éclairage
1- Base
principale
12- Prises d'échantilonnage (en
11 – Jars de 1 L
option)

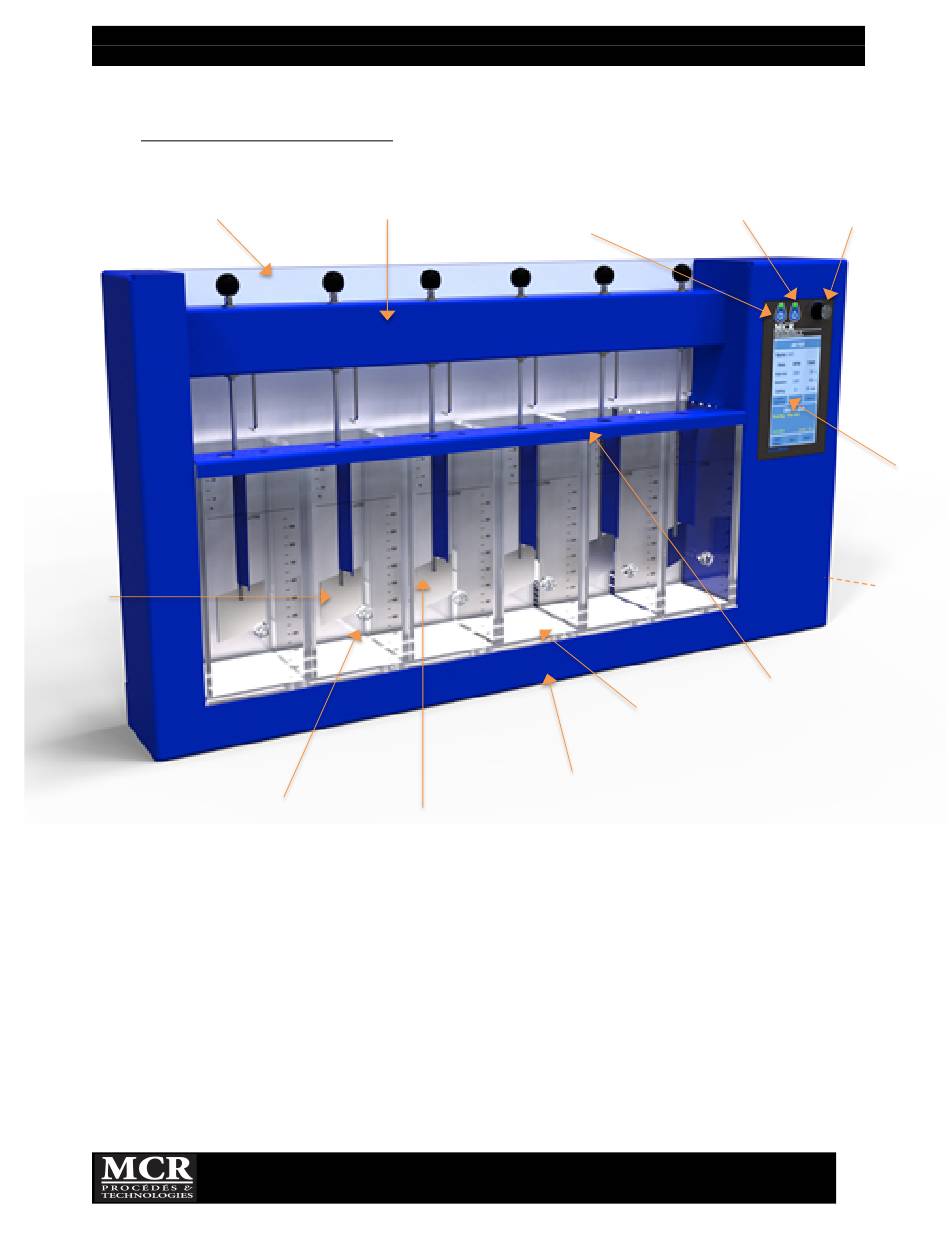

Figure 4.1 : Composantes principales du CLM

Le figure 4.1 illustre les principales composantes des systèmes CLM. Le CLM6 à six jars est illustré; sauf
pour le nombre de jars, le CLM4 à quatre jars est identique au niveau de ses fonctionnalités.
La base principale (1) comprend une base de support des jars, un système d'entraînement des palettes,
des palettes, un éclairage et un panneau de contrôle. Un écran de fond vertical noir ou blanc (2) derrière
les jars fournit un arrière-plan uniforme pour les observations d'échantillons. L'écran de fond blanc est
utilisé pour les essais d'élimination des couleurs et des processus similaires.
La barre de mélange (3) fait partie de l'unité de base. Les palettes (4) peuvent être levées et mises en
attente, ou abaissées pour le service, en une seule opération d'une seule main.
5
