Avec ce raccordement uniquement, il est possible de se protéger contre les
courants de fuite à la terre. Considérant que dans les applications où le
convertisseur est isolé du sol (voitures, camping-cars, motorhomes, etc...), la
possibilité de courants de fuite à la terre est très faible, veuillez vous référer à
la décision de l'installateur de ne pas adopter le circuit ci-dessus.

6. FONCTIONNEMENT

A l'intérieur du convertisseur Smart-in, il y a 2 étages du circuit principal
pour convertir la tension d'entrée DC en tension de sortie AC:
1. Le premier étage se compose d'un convertisseur DC/DC haute fréquence
isolé pour convertir l'entrée 12VDC en une tension plus élevée jusqu' à
330VDC.

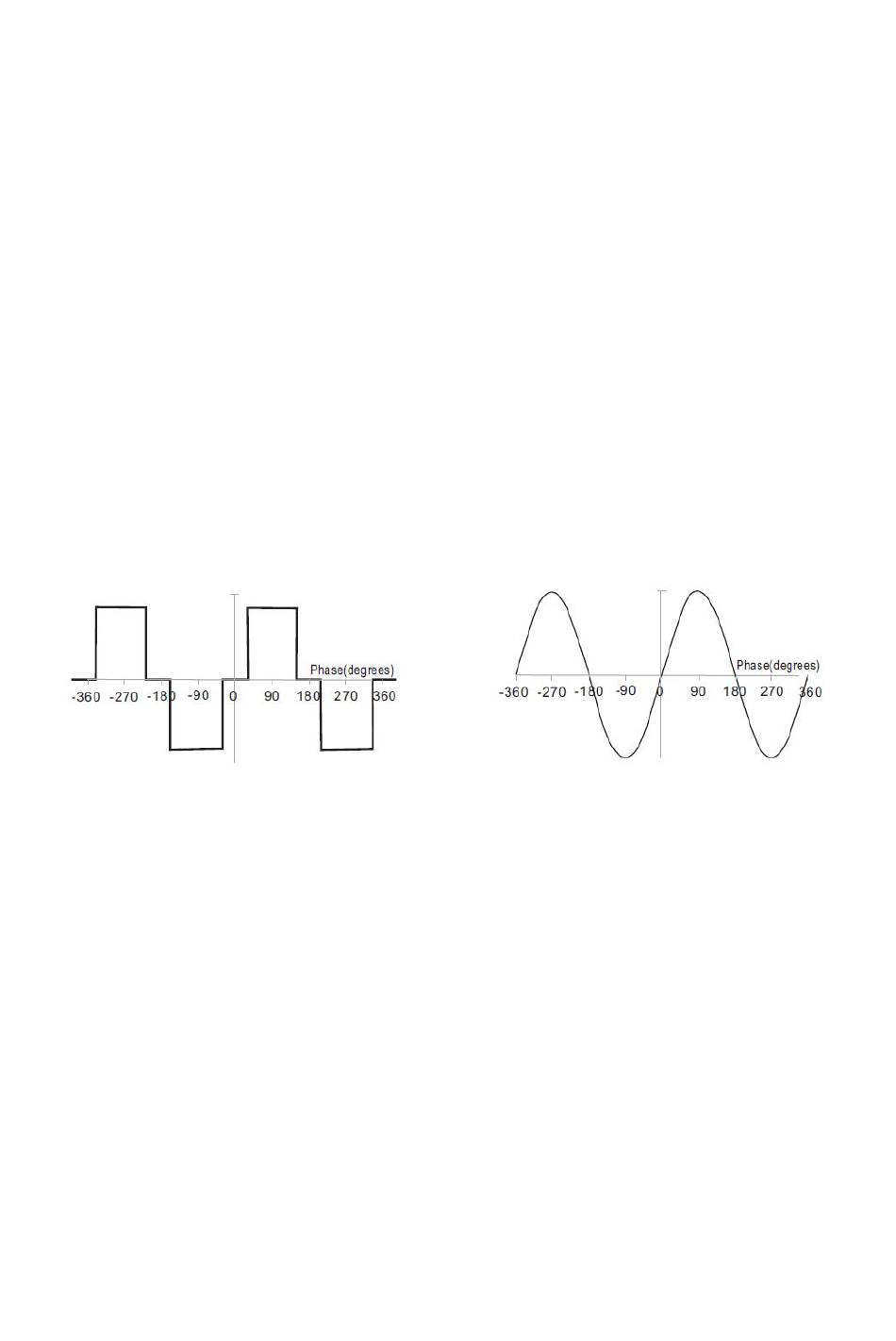

2. L'étage final se compose d'un pont en H qui convertit le bus haute
tension DC en 220VAC avec deux possibilités de forme d'onde:
onde modifiée
onde sinusoïdale pure
9
