Arrêt surthermique
Arrêt en court-circuit de
sortie
Protection contre
l'inversion de polarité
5. PROTECTION CONTRE LES PERTES DE
MASSE

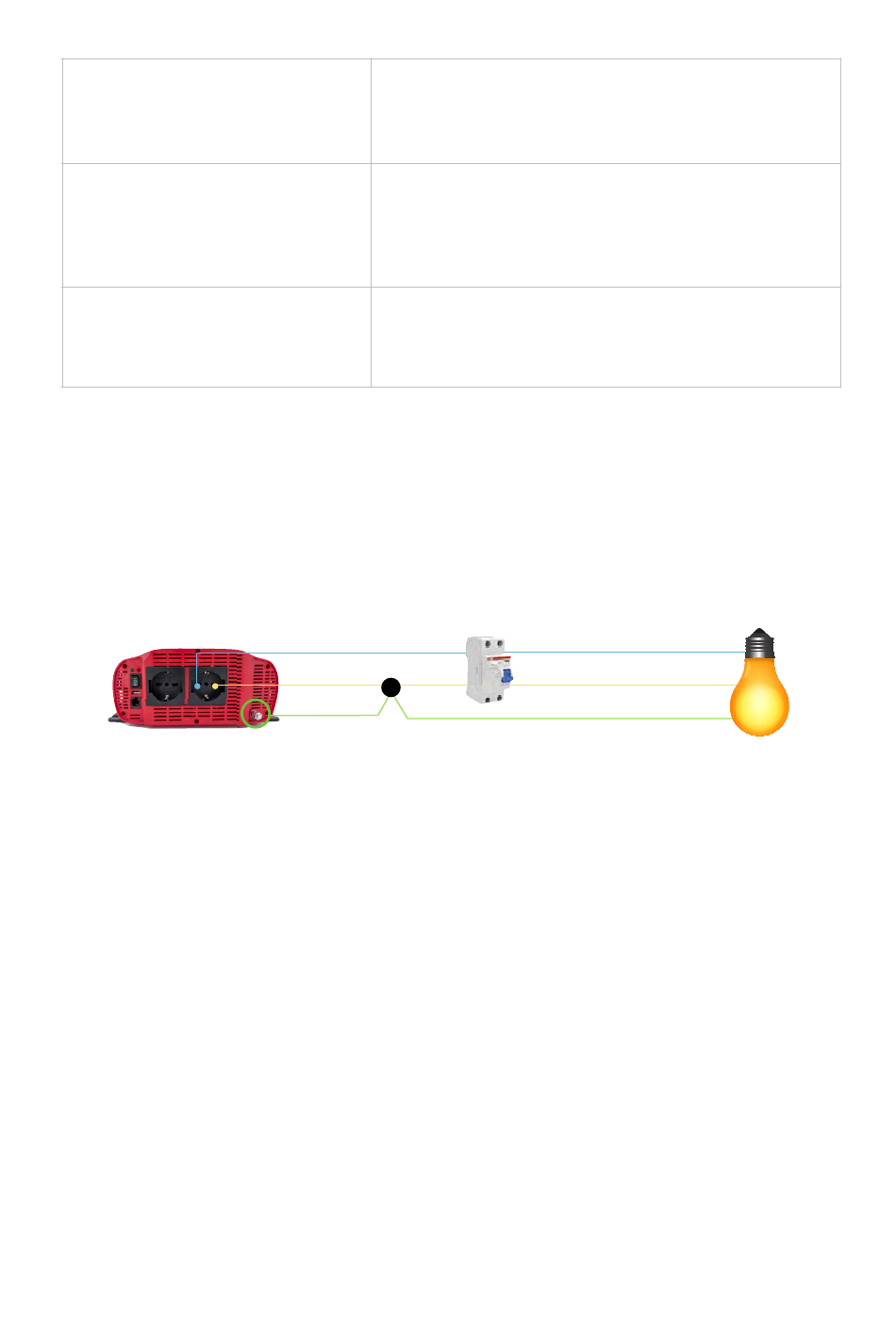

La prise de terre de le convertisseur est conçue pour un système de sécurité
tel que l'interrupteur différentiel. Pour utiliser l'interrupteur différentiel,
suivre le branchement ci-dessous, recommandé par NDS:
1.
Préparer l'interrupteur différentiel avec sensibilité Δ = 30ma ou moins
2.
Connecter le neutre et la phase de sortie du convertisseur p1 et p2 à
l'entrée de commutation différentielle; comme il n'est pas possible de
distinguer le neutre et la phase de sortie du convertisseur, les
connexions ne doivent pas suivre un ordre particulier
3.
Brancher la terre du convertisseur à l'un des deux fils connectés à
l'entrée de commutation différentielle (p1 ou p2 indifféremment)
4.
Les deux pôles de sortie de l'interrupteur différentiel sont neutres et la
phase doit être connectée aux utilités. la terre du convertisseur doit être
branchée à la terre du dispositif. En cas de convertisseurs avec fonctions
int (commutateur de priorité intégré), le circuit ci-dessus se réfère à la
connexion de la sortie du convertisseur, et en ce qui concerne le
connecteur IEC de l'entrée réseau, il est nécessaire de se connecter à la
sortie du système de sécurité (commutateur différentiel et
magnétothermique) déjà présent sur l'installation de base.
Arrêt automatiquement le convertisseur si
sa température interne dépasse un niveau
acceptable
Arrête automatiquement le convertisseur si
un court-circuit est détecté dans le circuit
connecté à la sortie du convertisseur
.
Si la polarité est incorrecte, le fusible interne
doit sauter.
P1
P2
masse
8
phase
neutre
masse
