5.

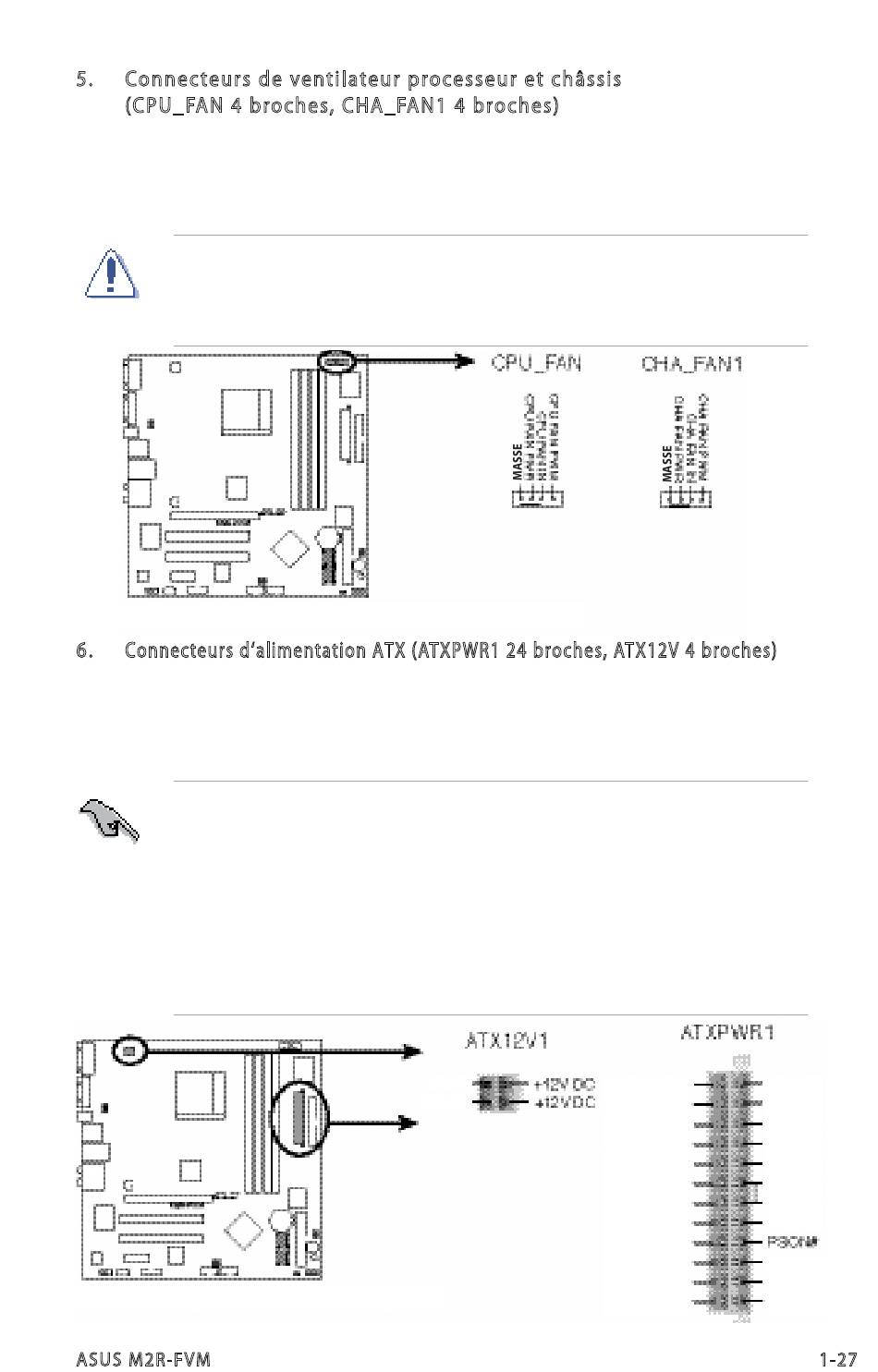

Connec teurs de ventilateur processeur et châssis
(CPU_FAN 4 broches, CHA_FAN1 4 broches)
Les connecteurs de ventilateur supportent des ventilateurs de refroidissement de
350 mA~740 mA (8,88 W max.) ou un total de 1 A~2,22 A (26,64 W max.) à + 12 V. Branchez les
câbles de ventilateur aux connecteurs de ventilateur sur la carte mère en vous assurant que le
fil noir de chaque câble coïncide avec la broche de masse du connecteur.
N'oubliez pas de raccorder les câbles de ventilateur aux connecteurs de ventilateur.
Un flux d'air insuffisant dans le système peut causer des dommages aux composants
de la carte mère. Ce ne sont pas des cavaliers ! NE PLACEZ PAS de capuchons de
cavalier sur les connecteurs de ventilateur.
M2R-FVM A8V-MX Connecteur audio numérique
6.
Connecteurs d'alimentation ATX (ATXPWR1 24 broches, ATX12V 4 broches)
Ces connecteurs sont destinés aux fiches d'alimentation ATX. Les fiches de
l'alimentation sont conçues pour s'adapter à ces connecteurs dans une seule
direction. Trouvez la bonne orientation et enfoncez-les fermement jusqu'à ce que
les connecteurs soient bien insérés.
•
N'oubliez pas de raccorder la fiche d'alimentation 4 broches ATX +12 V, faute de
quoi le système ne démarrera pas.
•
Nous vous recommandons d'utiliser un boîtier d'alimentation avec une
puissance plus élevée si vous mettez en place un système avec des
périphériques plus gourmands en électricité. Le système pourrait devenir
instable ou ne pas démarrer si l'alimentation n'est pas suffisante.
•
Assurez-vous que votre alimentation peut fournir au minimum la puissance
requise par votre système.
M2R-FVM Connecteurs d'alim. ATX
ASUS M2R-FVM
MASSE
MASSE
Masse
+3 volts
+5 volts
+12 volts
+5 volts
+12 volts
+5 volts
Veille 5V
-5 volts
Alim OK
Masse
Masse
Masse
+5 volts
Masse
Masse
+8 volts
Masse
Masse
-12 volts
+ 8 volts
+ 8 volts
+ 8 volts
1-27
