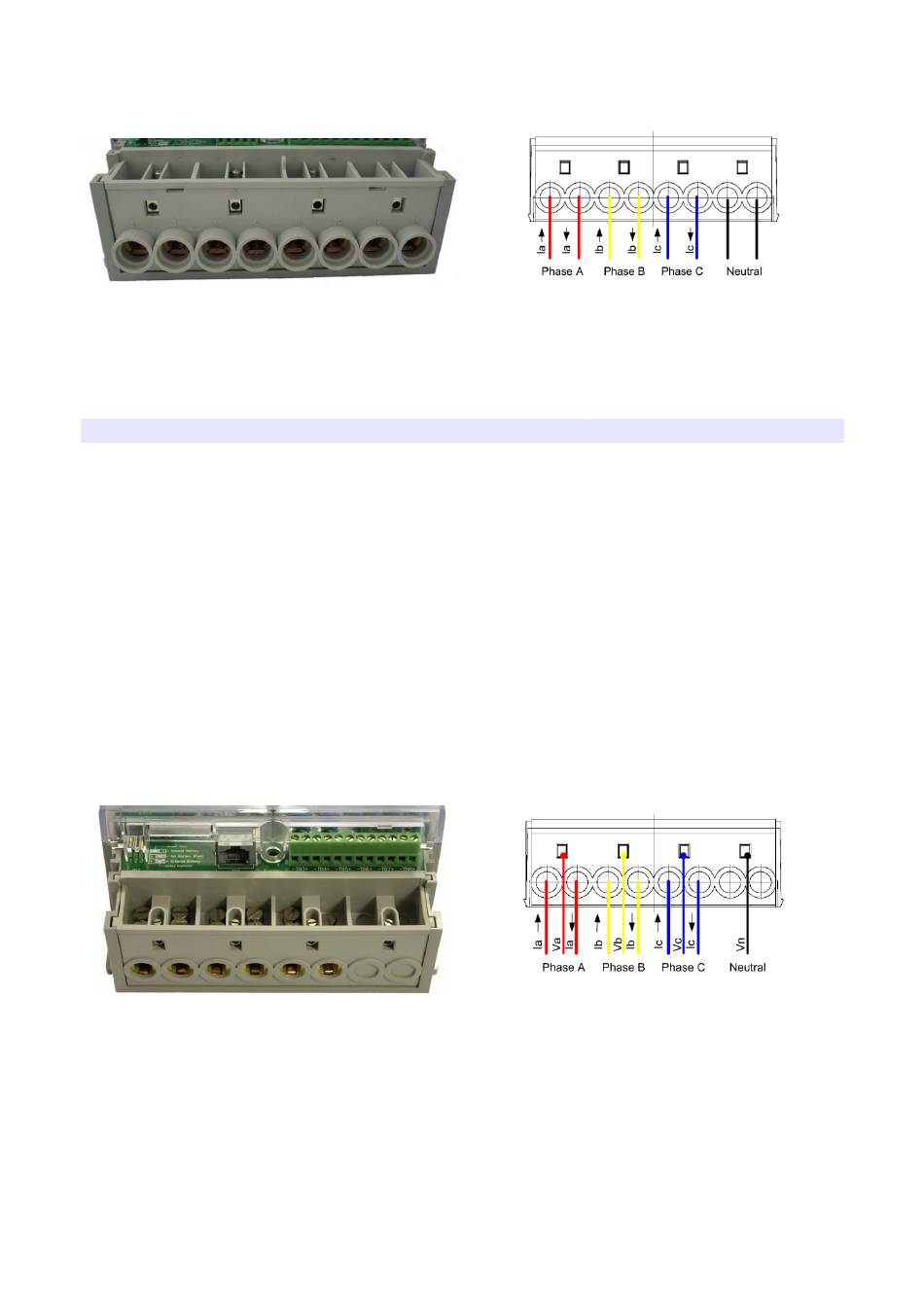

Dans le cas d'un branchement triphasé direct (jusqu'à 100 A), vous devez connecter les 3 phases et le
neutre respectivement sur les bornes :
Phase
Phase 1
Phase 2
Phase 3
Neutre
Lorsque le compteur est correctement alimenté l'écran LCD s'allume.
Veillez à bien connecter la prise RJ45 du modem GSM/GPRS sur le port RJ45 du compteur.
Pour une installation > 70 kWc, vous devez utiliser des Transformateurs d'Intensité (TI) pour mesurer le
courant. Le rapport de transformation doit être précisé à la commande.
Vous devez ensuite connecter chaque TI sur les entrées Phase A, B et C et enfin alimenter le compteur
en reliant les phases et le neutre sur les entrées Va, Vb, Vc et Vn.
ATTENTION : Respectez l'ordre des phases et la cohérence entre Va,b,c et Ia,b,c. Une inversion
entrainerait une mesure totalement erronée.
MAI-0009-Manuel d'installation Rbee Solar -V1
MyLight Systems SAS
3.2.2
Câblage Mk10-WC
Entrée (onduleur)
1
4
8
12
3.2.3
Câblage Mk10-CT
Sortie
3
6
10
14
L1
L2
L3
N
