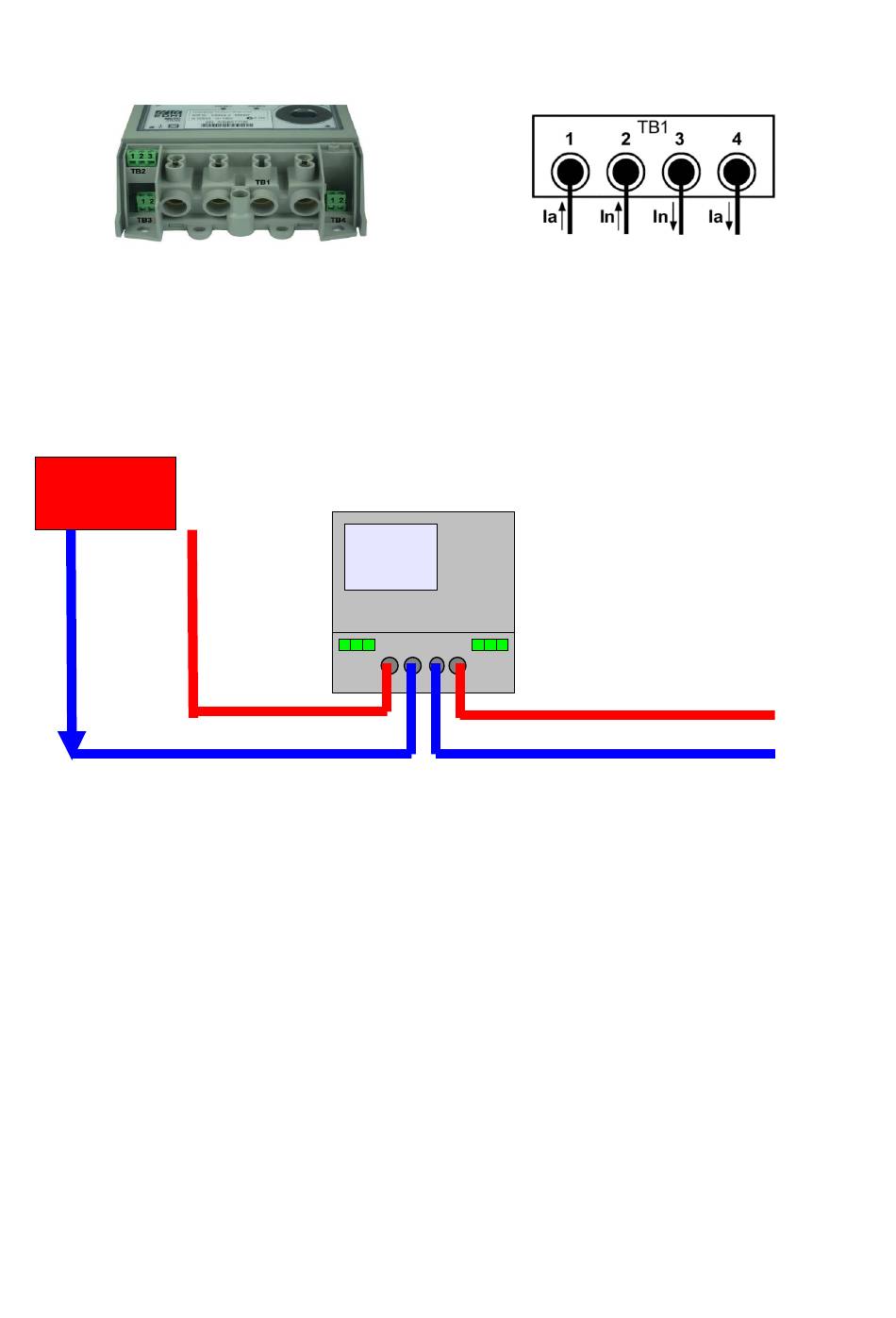

Connectez la sortie de l'onduleur sur l'entrée du compteur (TB1). La phase doit être connectée sur la
borne n°1, le neutre sur la n°2. Reliez ensuite la sortie du compteur Mk7C au réseau électrique d'injection,
la borne n°3 est le neutre, la n°4 est la phase.
Lorsque le compteur est correctement alimenté l'écran LCD s'allume.
Veillez à bien connecter la prise RJ45 du modem GSM/GPRS sur le port RJ45 du compteur.
Onduleur 1
6
Mylight Systems SAS
3.2.1
Câblage Mk7C
Mk7C
MAI-0009-Manuel d'installation Rbee Solar -V1
