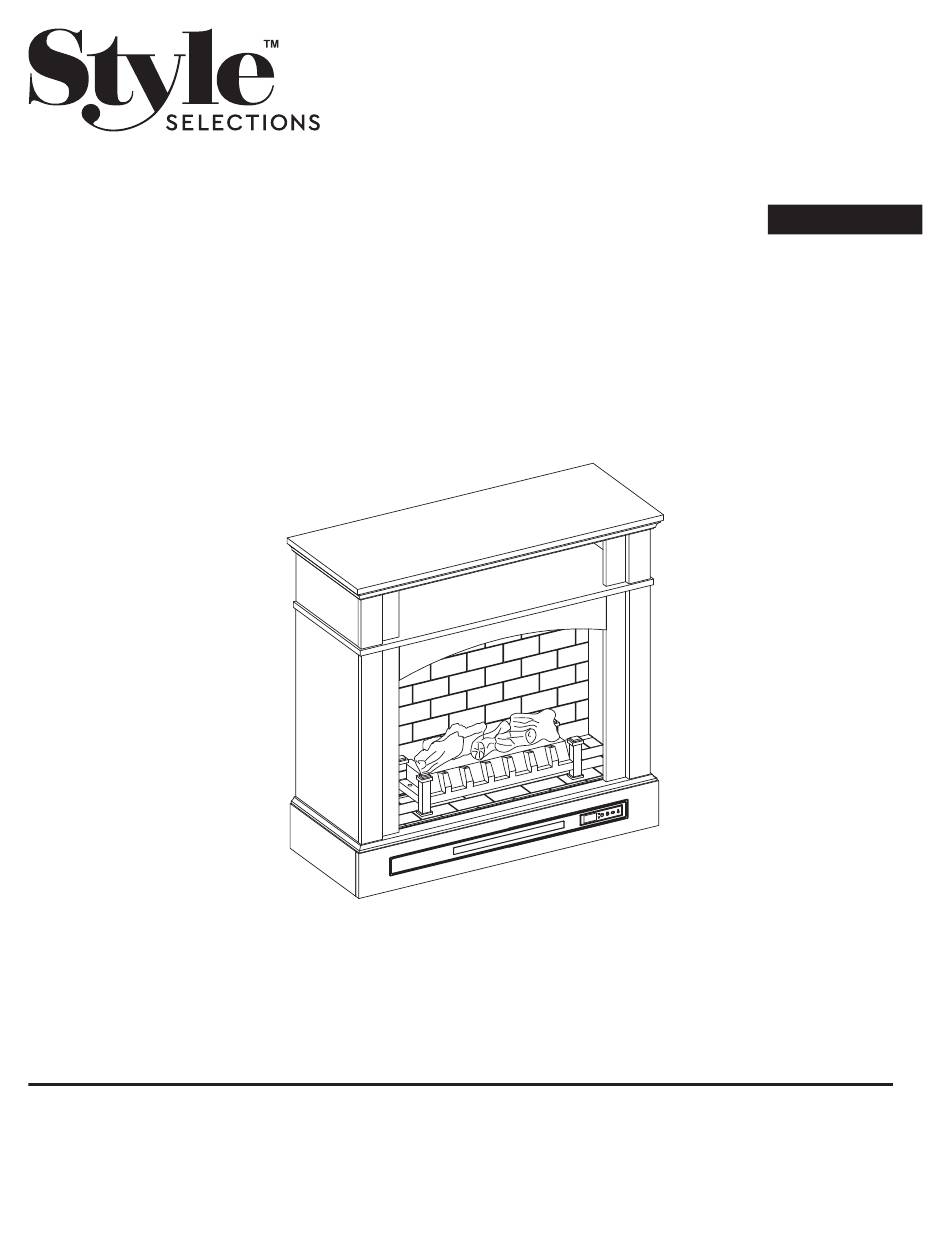

STYLE SELECTIONS and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.
Serial Number _______________ Purchase Date _______________
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 877-888-8225, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at partsplus@lowes.com or visit www.lowespartsplus.com.
AS21068
ELECTRIC FIREPLACE
ATTACH YOUR RECEIPT HERE
1
ITEM #1051223; 32255007
TV STAND
MODEL #1830FM-23-259
Français p. 20
Publicité
Chapitres
Table des Matières
Dépannage
Manuels Connexes pour Style selections 1830FM-23-259
Sommaire des Matières pour Style selections 1830FM-23-259
- Page 1 ITEM #1051223; 32255007 ELECTRIC FIREPLACE TV STAND STYLE SELECTIONS and logo design are trademarks or MODEL #1830FM-23-259 registered trademarks of LF, LLC. All rights reserved. Français p. 20 ATTACH YOUR RECEIPT HERE Serial Number _______________ Purchase Date _______________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 877-888-8225, 8 a.m.
-
Page 2: Table Des Matières
TABLE OF CONTENTS Package Contents ..........................3 Hardware Contents..........................4 Safety Information ..........................4 Preparation ............................8 Assembly Instructions.......................... 8 Operating Instructions ........................14 Care And Maintenance ........................16 Troubleshooting ..........................17 One-Year Limited Warranty ....................... 18 Replacement Parts List ........................19... -
Page 3: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Fireplace Glass Front Side Panel Fireplace Brick Wall Side Front Panel Center Back Panel Center Shelf Fire Log Left Wall Fireplace Grate Right Wall Remote Control Left Front Panel (Battery Inside) Right Front Panel Center Front Panel Base And Heater... -
Page 4: Hardware Contents
HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE) PART DESCRIPTION QUANTITY Touch-up Pen Screw Wooden Dowel Short Screw Locknut Connecting Rod Back Panel Screw Tip Restraint Hardware SAFETY INFORMATION Please read and understand this entire manual before • Reorient or relocate the receiving antenna attempting to assemble, operate or install the product. - Page 5 SAFETY INFORMATION (CONTINUED) • DO NOT route cord under furniture or appliances. Modifications not approved by the party responsible Arrange cord away from traffic areas and where it for compliance could void user’s authority to operate the equipment. will not be tripped over. •...
- Page 6 SAFETY INFORMATION (CONTINUED) • To avoid electric shock, fire, or injury, review the • To disconnect this appliance, turn controls to the assembly instruction to confirm that the appropriate OFF position, then remove plug from outlet. critical components and accessories are being used •...
- Page 7 SAFETY INFORMATION (CONTINUED) Electrical Connection Grounding Instructions • A 15-Amp, 120-volt, 60 Hz circuit with a properly • This heater is for use on 120 volt. The cord has a grounded outlet is required. Preferably, the fireplace plug as shown below. See illustration or grounding will be on a dedicated circuit as other appliances instruction.
-
Page 8: Preparation
PREPARATION Before beginning assembly of product, make sure Estimated Assembly Time: 50 minutes all parts are present. Compare parts with package Tools Required for Assembly (not contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the included): Phillips screwdriver product. - Page 9 ASSEMBLY INSTRUCTIONS (CONTINUED) 3. Screw six connecting rods (FF) into the designated plastic bushings on the top of the base and heater (J). Hardware Used Connecting Rod 4. Insert four wooden dowels (CC) into the holes on the top of the base and heater (J). Place assembly from Step 2 onto base and heater (J), secure with screwing six locknuts (EE) by Phillips screwdriver.
- Page 10 ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Screw six connecting rods (FF) into the designated plastic bushings on the back of the center shelf (D). Hardware Used Connecting Rod 7. Insert two wooden dowels (CC) into the top outer holes on both left wall (E), center front panel (I) and right wall (F).
- Page 11 ASSEMBLY INSTRUCTIONS (CONTINUED) 9. Remove the film from the adhesive on the top of the fireplace grate (O) and place the fire log (N) on the center of the fireplace grate (O). Attach the USB cable from the heater into the USB port behind the fireplace grate (O).
- Page 12 ASSEMBLY INSTRUCTIONS (CONTINUED) 12. Insert four wooden dowels (CC) into the holes on the back of the side front panels (C). Attach the side panels (B) to the side front panels (C), secure with screwing two short screws (DD) by Phillips screwdriver.
- Page 13 ASSEMBLY INSTRUCTIONS (CONTINUED) 15. Insert six wooden dowels (CC) into the top outer holes on both corner panel. Attach top (A), secure with screwing four locknuts (EE) by Phillips screwdriver. Hardware Used Wooden Dowel Locknut 16. Attach center back panel (M) to shelving areas using back panel screws (GG).
-
Page 14: Operating Instructions
OPERATING INSTRUCTIONS Control Panel Remote Control To use the remote control, first remove the plastic tab by gently pulling it out of remote control. Controls and Display The control panel will display the heater setting when the unit power is turned ON. Whichever control icon you press will display the current setting of the corresponding function. - Page 15 OPERATING INSTRUCTIONS (CONTINUED) Heater Function • Press the HEATER ICON to display the current heater setting. • Press the HEATER ICON again to scroll down through the heater settings. Note: Long-hold the icon to quickly scroll through settings. • Set the heater to “HI” (High) to have the heater run continually. •...
-
Page 16: Care And Maintenance
CARE AND MAINTENANCE • Make sure the unit is turned OFF, unplugged and the heating elements of heater are cool whenever you are cleaning the heater or fireplace. • Clean the metal trim using a water-dampened soft, clean cloth. DO NOT use brass polish or household cleaners as these products will damage the metal trim. -
Page 17: Troubleshooting
TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Error E1 displayed on The overheat sensor has Unplug unit, wait 15-20 minutes, then the sensor will reset control panel. been engaged. itself. Plug the unit back in and turn on the heater. If the problem persists, call customer service. -
Page 18: One-Year Limited Warranty
ONE-YEAR LIMITED WARRANTY The manufacturer warrants that your new electric fireplace is free from manufacturing and material defects for a period of one year from date of purchase, subject to the following conditions and limitations. Install and operate this electric fireplace in accordance with the installation and operating instructions furnished with the product at all times. -
Page 19: Replacement Parts List
Monday - Sunday. You could also contact us at partsplus@lowes.com or visit www.lowespartsplus.com. PART DESCRIPTION PART # 1830FM-23-259-TOP PF-1830FM-23-259-INSERT Insert Surround Set SURROUND SET Fireplace Glass Front 1830FM-23-GLASS FRONT Fireplace Brick Wall 1830FM-23-259-INSERT WALL BRICK Fire Log FIRE LOG 1 Fireplace Grate GRATE A Remote Control RC-HE85EL01 Heater KDI-02-26 Base... - Page 20 ARTICLE #1051223; 32255007 FOYER ÉLECTRIQUE ET MEUBLE POUR TÉLÉVISEUR STYLE SELECTIONS et le logo sont des marques de commerce ou des marques de commerce déposées de LF, LLC. Tous droits réservés. MODÈLE #1830FM-23-259 JOIGNEZ VOTRE REÇU ICI Numéro de série _______________ Date d’achat _______________ Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,...
- Page 21 TABLE DES MATIÈRES Contenu de l’emballage ........................22 Quincaillerie incluse........................... 23 Consignes de sécurité ........................23 Préparation ............................27 Instructions pour l’assemblage ......................27 Mode d’emploi ........................... 33 Entretien ............................35 Dépannage ............................36 Garantie limitée de un an ........................37 Liste des pièces de rechange ......................
-
Page 22: Contenu De L'emballage
CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ PIÈCE DESCRIPTION QUANTITÉ Dessus Vitre avant du foyer Panneau latéral Mur de briques du foyer Panneau latéral avant Panneau arrière central Tablette centrale Bûche Cloison gauche Grille du foyer Cloison droite Télécommande (pile à Panneau avant gauche l’intérieur) Panneau avant droit... -
Page 23: Quincaillerie Incluse
QUINCAILLERIE INCLUSE (NON ILLUSTRÉE À LA GRANDEUR RÉELLE) PIÈCE DESCRIPTION QUANTITÉ Crayon à retouche Goujon en bois Vis courte Contre-écrou Tige de jonction Vis du panneau arrière Dispositif anti-renversement CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité de •... - Page 24 CONSIGNES DE SÉCURITÉ (SUITE) • NE placez PAS le cordon sous un tapis. Ne couvrez Les modifications non autorisées expressément par la PAS le cordon d’alimentation avec une carpette, un partie responsable de la conformité peuvent annuler le droit de l’utilisateur de se servir de cet appareil. tapis de couloir, ni tout autre article similaire.
- Page 25 CONSIGNES DE SÉCURITÉ (SUITE) • Chaque surface destinée à supporter une charge • « AVERTISSEMENT – Placer de l’équipement doit avoir une déclaration correspondante dans les audio ou vidéo sur des meubles qui ne sont pas instructions indiquant la charge maximale prévue spécialement conçus pour ce type d’équipement pour la surface en question.
- Page 26 CONSIGNES DE SÉCURITÉ (SUITE) Branchement électrique Instructions pour la mise à la terre • Un circuit de 15 A, 120 V, 60 Hz avec une prise • Ce radiateur est destiné à être utilisé à une tension correctement mise à la terre est nécessaire. de 120 volts.
-
Page 27: Préparation
PRÉPARATION Avant de commencer l’assemblage du produit, Temps d’assemblage approximatif : assurez-vous d’avoir toutes les pièces en main. 50 minutes. Comparez le contenu de l’emballage avec la liste Outils nécessaires pour l’assemblage de la quincaillerie incluse. S’il y a des pièces (non inclus) : tournevis cruciforme. - Page 28 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 3. Vissez six tiges de jonction (FF) dans les embouts en plastique désignés sur le dessus de la base et du radiateur (J). Quincaillerie utilisée Tige de jonction 4. Insérez quatre goujons en bois (CC) dans les trous situés sur le dessus de la base et du radiateur (J).
- Page 29 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 6. Vissez six tiges de jonction (FF) dans les embouts en plastique désignés à l’arrière de la tablette centrale (D). Quincaillerie utilisée Tige de jonction 7. Insérez deux goujons en bois (CC) dans les trous extérieurs situés sur le dessus de la cloison gauche (E), du panneau avant central (I) et de la cloison droite (F).
- Page 30 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 9. Retirez la pellicule de l’adhésif sur le dessus de la grille du foyer (O) et placez la bûche (N) au centre de la grille du foyer (O). Branchez le câble USB du radiateur sur le port USB situé à l’arrière de la grille du foyer (O).
- Page 31 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 12. Insérez quatre goujons en bois (CC) dans les trous situés à l’arrière des panneaux latéraux avant (C). Fixez les panneaux latéraux (B) aux panneaux latéraux avant (C) en les vissant avec deux vis courtes (DD) à l’aide d’un tournevis cruciforme.
- Page 32 INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE) 15. Insérez six goujons en bois (CC) dans les trous extérieurs situés sur le dessus des deux panneaux de coin. Fixez le dessus (A) en le vissant avec quatre contre-écrous (EE) à l’aide d’un tournevis cruciforme. Quincaillerie utilisée Goujon en bois Contre-écrou...
-
Page 33: Mode D'emploi
MODE D’EMPLOI Panneau de commande Télécommande Pour utiliser la télécommande, enlevez d’abord la languette en plastique en la tirant délicatement hors de la télécommande. Commandes et affichage Le panneau de commande affiche le réglage du chauffage lorsque l’appareil est sous tension. L’icône de commande sur laquelle vous appuyez affiche le réglage actuel de la fonction correspondante. - Page 34 MODE D’EMPLOI (SUITE) Fonction de chauffage • Appuyez sur l’ICÔNE DE CHAUFFAGE pour afficher le réglage actuel du radiateur. • Appuyez de nouveau sur l’ICÔNE DE CHAUFFAGE pour faire défiler les paramètres du radiateur. Remarque : Appuyez longuement sur l’icône pour faire défiler rapidement les paramètres. •...
-
Page 35: Entretien
ENTRETIEN • Assurez-vous que l’appareil est éteint et débranché et que les éléments chauffants ont refroidi lorsque vous nettoyez le radiateur ou le foyer. • Nettoyez la garniture métallique à l’aide d’un linge doux, propre et humecté d’eau. N’UTILISEZ PAS de produits pour polir le laiton ni de nettoyants à... -
Page 36: Dépannage
DÉPANNAGE PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE Le panneau de Le détecteur de surchauffe Débranchez l’appareil et attendez de 15 à 20 minutes; le commande affiche le s’est déclenché. détecteur se réinitialisera. Rebranchez l’appareil et allumez message « Error E1» le radiateur. Si le problème persiste, communiquez avec (erreur E1). -
Page 37: Garantie Limitée De Un An
GARANTIE LIMITÉE DE UN AN Le fabricant garantit votre nouveau foyer électrique contre les défauts de matériaux et de fabrication pour une période de un an à compter de la date d’achat, sous réserve des conditions et des restrictions suivantes. Respectez en tout temps les instructions pour l’installation et le mode d’emploi fournis avec le foyer électrique. -
Page 38: Liste Des Pièces De Rechange
PIÈCE DESCRIPTION Nº DE PIÈCE Dessus 1830FM-23-259-TOP PF-1830FM-23-259-INSERT Manteau du foyer SURROUND SET Vitre avant du foyer 1830FM-23-GLASS FRONT Mur de briques du foyer 1830FM-23-259-INSERT WALL BRICK Bûche FIRE LOG 1 Grille du foyer GRATE A Télécommande RC-HE85EL01 Radiateur KDI-02-26 Base...
