SUN2000-(8KTL-20KTL)-M2
Manuel d'utilisation
5.1 Préparation de l'installation

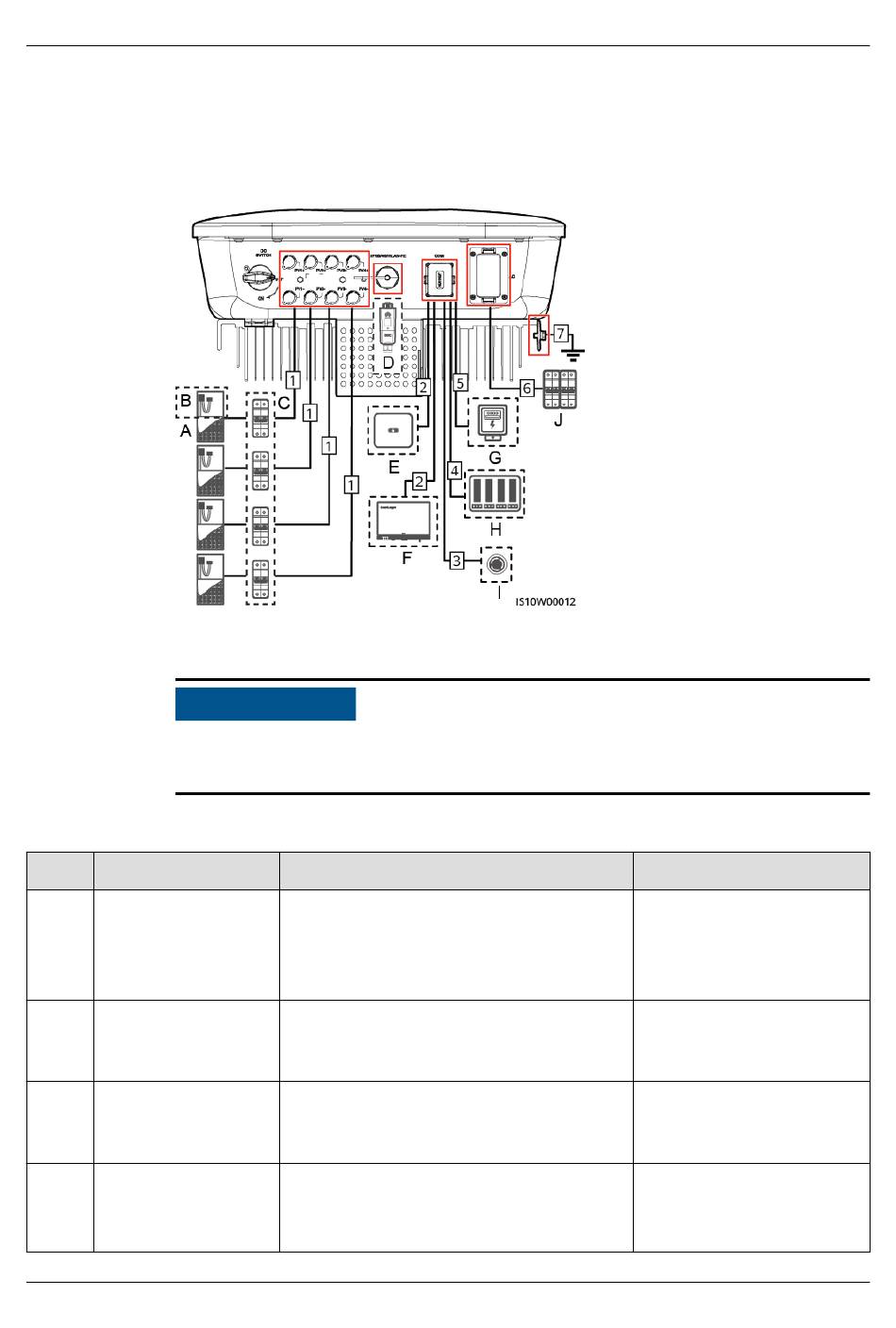

Figure 5-1 Raccordement des câbles du SUN2000 (en option dans les cadres en pointillés)
Si le Smart Dongle est configuré, il est conseillé de l'installer avant de connecter le câble de
signal.
Tableau 5-1 Description de composant
N° Composant
A Module PV
B Optimiseur
photovoltaïque
intelligent
C Commutateur CC
D
Smart Dongle
Édition 02 (2020-09-15)
A VIS
Description
l Une branche PV se compose de modules
PV connectés en série.
l Le SUN2000 prend en charge l'entrée
provenant de quatre branches PV.
L'optimiseur photovoltaïque intelligent
SUN2000-450W-P est pris en charge.
Recommandé : disjoncteur PV présentant
une tension nominale supérieure ou égale à 1
100 V CC et un courant nominal de 15 A.
a l Smart Dongle WLAN-FE :
SDongleA-05.
l Smart Dongle 4G : SDongleA-03.
Copyright © Huawei Technologies Co., Ltd.
5 Raccordements électriques
Source
Préparé par le client
Acheté auprès de Huawei
Préparé par le client
Acheté auprès de Huawei
