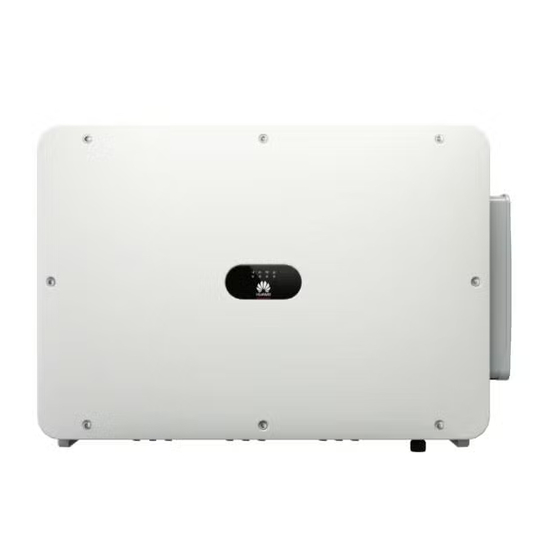

SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1)

Manuel d'utilisation

Édition

Date

20-12-2023

HUAWEI TECHNOLOGIES CO., LTD.

Sommaire des Matières pour Huawei SUN2000-175KTL-H0

Page 1 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Manuel d'utilisation Édition Date 20-12-2023 HUAWEI TECHNOLOGIES CO., LTD.
Page 2 Huawei Technologies Co., Ltd. Avis Les produits, services et fonctionnalités achetés sont stipulés dans le contrat établi entre Huawei et le client. Tous les éléments des produits, services et fonctionnalités décrits dans ce document n’entrent pas nécessairement dans le cadre d'achat ou d'utilisation.
Page 3 Présentation Le présent document décrit les modalités d'installation, de branchement électrique, de mise en service, de maintenance et de dépannage du SUN2000-175KTL-H0, SUN2000-185KTL- INH0 et SUN2000-185KTL-H1 (SUN2000 en bref). Avant l’installation et l'exploitation de l'onduleur, veillez à vous familiariser avec les caractéristiques, les fonctions et les précautions de sécurité...
Page 4 Y. Remplacer ''≥ 50 mm'' par ''≥ 150 mm'' dans les figures indiquant le jeu des câbles d'alimentation d'entrée CC. Version 17 (2023-05-25) Mise à jour de la section 2.1 Présentation du produit. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 5 5.4 (Optionnel) Remplacement du module de sertissage. Mise à jour de la section 5.5 (Optionnel) Installation du câble d'alimentation du système suivi. Mise à jour de la section 5.6 Connexion du câble d'alimentation de sortie Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 6 7.1.5 Opérations liées à l'utilisateur spécial. Mise à jour de la section D Code de réseau. Version 07 (2020-12-21) Mise à jour de la section 5.6 Connexion du câble d'alimentation de sortie Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 7 Ajout de la section B Détection d'accès aux branches. Version 02 (2019-06-05) Mise à jour de la section Apparence. Version 01 (2019-05-15) Cette version est utilisée pour la première application de bureau (FOA). Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 8 4.4.2 Installation murale..............................36 4.5 Installer l'onduleur................................ 37 5 Raccordements électriques......................41 5.1 Précautions..................................41 5.2 Sertissage d'une borne OT ou DT..........................42 5.3 Ouverture de la porte du compartiment de maintenance....................45 Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 9 9.3 Mise au rebut du SUN2000............................104 10 Fiche technique........................105 A Fixation des connecteurs en Y....................109 B Détection d'accès aux branches....................112 C Liste des noms de domaine des systèmes de gestion............115 Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd. viii...
Page 10 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Sommaire D Code de réseau.......................... 116 E Réinitialisation du mot de passe....................122 F Coordonnées..........................123 G Chatbot intelligent de Digital Power................... 125 H Acronymes et abréviations..................... 126 Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 12 Pendant les opérations, utilisez des outils isolés dédiés pour éviter les électrocutions ou les courts-circuits. Le niveau de tension de tenue diélectrique doit être conforme aux lois, réglementations, normes et spécifications locales. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 13 Seuls des professionnels et du personnel formé sont autorisés à utiliser l'équipement. – Professionnels : personnel familiarisé avec les principes de fonctionnement et la structure de l'équipement, formé ou expérimenté dans l'utilisation de l'équipement et Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 14 A VE R TISSEMENT Pour les équipements nécessitant une mise à la terre, installez le câble de terre en premier lors de l'installation et retirez-le en dernier lors de la désinstallation. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 15 Le personnel d'inspection de la qualité confirme le serrage des boulons et marque ceux-ci en rouge. (Les marques doivent croiser les bords des boulons.) Si l'équipement dispose de plusieurs entrées, déconnectez-les toutes avant d'utiliser l'équipement. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 16 éviter toute déformation ou tout dommage pendant le remblayage. Si les conditions externes (par exemple le plan de câblage ou la température ambiante) changent, vérifiez l'utilisation du câble conformément à la norme CEI-60364-5-52 ou Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 17 Assurez-vous que l'équipement est stocké dans un endroit propre, sec et bien ventilé, avec une température et une humidité appropriées, et qu'il est protégé de la poussière et de la condensation. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 18 Lors de l'installation de l'équipement, assurez-vous que la surface d'installation est suffisamment solide pour supporter le poids de l'équipement. Après avoir installé l'équipement, retirez les matériaux d'emballage (cartons, mousse, plastique, attaches de câble, etc.) du local de l'équipement. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 19 égale. Si deux personnes ou plus déplacent un objet lourd ensemble, assurez-vous que l'objet est soulevé et posé simultanément et déplacé à un rythme uniforme sous la supervision d'une seule personne. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 20 Assurez-vous que l'échelle est bien placée et de manière sécurisée. En montant l'échelle, gardez votre corps stable et votre centre de gravité entre les barrières latérales, et ne vous tenez pas trop près des côtés. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 21 à la portance. Avant de soulever des objets, assurez-vous que les outils de levage sont fermement fixés à un objet ou un mur qui répondent aux exigences relatives à la portance. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 22 Pour éviter les courts-circuits ou d'autres risques, ne percez pas de trous dans les tuyaux ou les câbles enterrés. Lorsque vous percez des trous, protégez l'équipement des copeaux. Une fois le perçage terminé, nettoyez les copeaux. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 23 Figure 2-1 Description du modèle (SUN2000-185KTL-INH0 est utilisé à titre d'exemple) Tableau 2-1 Description du modèle Balise Signification Valeur Série SUN2000 : onduleur de branches PV triphasé raccordé au réseau électrique Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 24 H0/H1 : gamme de produits présentant une tension d'entrée de 1 500 V DC REMAR QUE l Le SUN2000-175KTL-H0 s'applique uniquement à la Chine continentale. Pour les autres pays ou régions, Huawei ne fournit pas d'assurance qualité. l Les onduleurs SUN2000-175KTL-H0, SUN2000-185KTL-INH0 et SUN2000-185KTL-H1 inclus dans ce manuel ne peuvent pas être connectés au même enroulement du transformateur de type...
Page 25 L'utilisation du SUN2000 dans d'autres types de systèmes de mise à la terre, tels que les schémas TT, TN-C et TN-C-S, n'est pas recommandée. (En cas de présence d'un tel système de mise à la terre, contactez les techniciens de l'entreprise.) 2.2 Apparence Dimensions Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 26 L'onduleur est en mode de raccordement au réseau réseau électrique. Vert Rouge Un défaut d'environnement se produit du côté du courant clignotant alternatif. rapide Désactivé L'onduleur n'est pas en mode de raccordement au réseau électrique. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 27 Le commutateur CC du modèle actuel peut être manuel ou automatique. l Le trou de vis destiné au commutateur CC est uniquement disponible sur les modèles conçus pour une utilisation en Australie. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 28 SWITCH 2) (5) Commutateur CC 2 (DC SWITCH 2) (6) Bouton Réinitialiser 2 (RESET 2) (7) Bornes d'entrée DC (contrôlées par DC (8) Commutateur CC 3 (DC SWITCH 3) SWITCH 3) Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 29 Lorsque le bouton RESET n'est pas enfoncé, le commutateur CC ne peut être placé qu'en position de décharge et ne peut pas être réglé sur la position ON. 2.3 Description des étiquettes 2.3.1 Description des étiquettes Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 30 Consulter la Rappelez aux opérateurs documentation de consulter les documents livrés avec l’onduleur. Mise à la terre Indique la position pour connecter le câble PE (protection par mise à la terre). Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 31 Étiquette ESN de Indique le numéro de l’onduleur série de l’onduleur. Étiquette d’avertissement L’onduleur doit être sur le poids transporté par quatre personnes ou à l’aide d’un transpalette. 2.3.2 Plaque signalétique du produit Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 32 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) 2 Présentation Figure 2-6 Plaque signalétique (SUN2000-175KTL-H0 est utilisé à titre d'exemple) (1) Marque commerciale et modèle du produit (2) Caractéristiques techniques importantes (3) Symboles de conformité (4) Nom de la société et pays de fabrication REMAR QUE L'image de la plaque signalétique est uniquement fournie à...
Page 33 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) 2 Présentation Figure 2-7 Schéma conceptuel de l'onduleur 2.4.2 Modes de fonctionnement Le SUN2000 a trois modes de fonctionnement : veille, fonctionnement ou arrêt. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 34 En mode Veille ou Fonctionnement, le SUN2000 passe en mode Arrêt lorsqu'il détecte une anomalie ou une commande d'arrêt. l En mode Arrêt, le SUN2000 passe en mode Veille après avoir détecté une commande de démarrage ou lorsque l'anomalie est corrigée. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 35 2.5 Diagnostic intelligent de la courbe I-V L'onduleur prend en charge la fonction de diagnostic de la courbe I-V. Pour plus de détails, consultez iMaster NetEco V600R023C00 Smart I-V Curve Diagnosis User Manual. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 36 N'inclinez pas l'emballage et ne le placez pas à l'envers. Empilez soigneusement les onduleurs pour éviter tout risque de blessure, de détérioration ou de chute des appareils. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 37 Figure 3-2 Nombre maximal de couches d'empilement autorisées Si l'onduleur a été stocké pendant deux ans ou plus, il doit être contrôlé et testé par des professionnels avant sa mise en service. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 38 REMAR QUE Pour connaître le nombre de pièces expédiées, voir la Liste de colisage qui se trouve dans la boîte. 4.2 Préparation des outils Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 39 Modèle : 13001462 ; CZM-41100 ; fabricant : Staubli fabricant : Staubli Multimètre Marqueur Mètre ruban Niveau à bulle ou niveau numérique Plage de mesure de tension CC ≥ 1500 V Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 40 Ces mesures visent à éviter toute blessure corporelle ou perte matérielle causée par un contact accidentel ou d'autres raisons lors du fonctionnement de l'appareil. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 41 Il est conseillé d'installer l'onduleur dans un endroit abrité ou d'installer un auvent au- dessus de lui. L'onduleur encourt des risques de corrosion en milieu salé. Consultez Huawei avant d'installer l'onduleur à l'extérieur en milieu salé. Un milieu salé est une région à moins de 500 mètres de la côte ou sujette à...
Page 42 Figure 4-2 Espace d'installation REMAR QUE Le dégagement en bas doit respecter les exigences concernant le rayon de courbure du câble d'alimentation de sortie CA. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 43 Lorsque vous installez plusieurs onduleurs, installez-les en mode horizontal si vous avez suffisamment d'espace disponible, ou en mode triangle si vous manquez d'espace. Il est déconseillé de les installer les unes au-dessus des autres. Figure 4-4 Mode d'installation horizontal (recommandé) Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 44 Figure 4-5 Mode d'installation en triangle (recommandé) Figure 4-6 Mode d'installation empilé (non recommandé) 4.4 Installation du support de montage Précautions d'installation Figure 4-7 présente les dimensions du support de montage de l'onduleur. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 45 Avant d'installer le support de montage, enlevez la clé de sécurité torx et mettez-la de côté. Figure 4-8 Retrait d'une clé de sécurité torx 4.4.1 Installation sur support Installation sur support Étape 1 Installez le support de montage. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 46 Placez la tête du fourreau au niveau du mur de béton après avoir retiré le boulon, la rondelle élastique et la rondelle plate. Autrement, le support de montage ne sera pas fermement installé sur le mur. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 47 Fixez les poignées de levage (les rondelles d'acier des poignées de levage doivent être étroitement ajustées à l'appareil). l Si le goujon d'une poignée de levage est plié, remplacez la poignée de levage à temps. Figure 4-11 Démontage et déplacement de l'onduleur Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 48 Pour le modèle utilisé en Australie, effectuez cette opération pour satisfaire les normes locales. Figure 4-13 Installez les vis servant au verrouillage des commutateurs CC Étape 2 Installez l'onduleur sur le crochet de fixation. Étape 3 Serrez les deux vis au bas de l'onduleur. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 49 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) 4 Installation Figure 4-14 Installation ----Fin Remarques supplémentaires Si l'onduleur est installé en hauteur, vous pouvez le lever. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 51 Pour éviter une mauvaise connexion des câbles sous l'effet d'une contrainte excessive, il est recommandé de plier et de réserver les câbles, puis de les brancher sur les ports appropriés. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 52 Pour les câbles d'aluminium revêtus de cuivre, utilisez des bornes de câblage en cuivre. Pour les câbles en alliage d'aluminium, utilisez un terminal d'adaptation cuivre vers aluminium ou un terminal de câblage en aluminium doté d'une rondelle d'adaptation cuivre vers aluminium. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 53 Assurez-vous que le côté aluminium de la rondelle est en contact avec le terminal de câblage en aluminium et que le côté cuivre est en contact avec le bloc de jonction CA. Figure 5-2 Exigences relatives à la borne OT/DT Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 54 En cas d'utilisation d'un pistolet thermique, protégez les équipements contre la chaleur. Figure 5-3 Sertissage d'une borne OT (1) Câble (2) Conducteur (3) Gaine thermorétractable (4) Borne OT (5) Pince hydraulique (6) Pistolet thermique Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 55 Procédure Étape 1 Desserrez en partie les deux vis de la porte du compartiment de maintenance. Étape 2 Ouvrez la porte du compartiment de maintenance et installez une barre de support. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 56 Pour certains modèles, un bouchon en caoutchouc à trois trous est relié dans le compartiment de maintenance. Après avoir retiré le bouchon en caoutchouc, conservez-le correctement pour une utilisation ultérieure. Figure 5-6 Retrait des accessoires du compartiment de maintenance (1) Modules de sertissage ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 57 être d'une longueur inférieure ou égale à 2,5 mètres. l Connectez le câble d'alimentation du système de suivi avant de connecter le câble de sortie d'alimentation CA. Sinon, il faudra refaire le travail. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 58 Si un commutateur CA est utilisé avec des spécifications qui vont au-delà des normes et des réglementations locales ou des recommandations de l'Entreprise, le commutateur risque de ne pas se désactiver en temps opportun en cas d'exceptions, entraînant de graves défaillances. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 59 Si vous connectez un câble de masse à la prise de masse sur le compartiment de maintenance, nous vous recommandons d'utiliser un câble d'extérieur quatre conducteurs (L1, L2, L3 et PE). Vous devez préparer la borne OT ou DT qui correspond au câble. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 60 à un connecteur peut être de 400 mm Figure 5-9 Spécifications de la borne OT/DT sertie Figure 5-10 Spécifications du déflecteur en caoutchouc Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 61 Lorsque le MBUS est utilisé pour la communication, il est recommandé d'utiliser le câble multiconducteur. La distance de communication maximale est de 1 000 m. En cas d'utilisation d'autres types de câbles d'alimentation CA, contactez l'assistance technique Huawei. Tableau 5-2 Spécifications du câble PE...
Page 62 Figure 5-12 Connexion de câble ----Fin Connexion du câble d'alimentation de sortie AC (unipolaire) Étape 1 Connectez le câble AC au bornier. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 63 Le câble 32–36 mm est pris en charge uniquement par certains modèles. Reportez-vous à l'étiquette correspondante pour connaître la taille prise en charge. Rayon de courbure Figure 5-14 Rayon de courbure Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 64 PV pourraient être court-circuitées à la terre si les câbles d'alimentation ne sont pas correctement installés ou acheminés. Dans ce cas, un court-circuit CA ou CC pourrait se produire et endommager le SUN2000. Les dommages causés aux appareils ne sont couverts par aucune garantie. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 65 Exigences relatives à la sélection des bornes d'entrée DC : Répartissez uniformément les câbles d'entrée d'alimentation DC sur les bornes d'entrée DC contrôlées par les trois commutateurs DC. Optimisez le nombre de circuits MPPT connectés. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 66 Description du câblage des Y branche connecteurs A VIS l Les connecteurs en Y peuvent être achetés auprès de Huawei ou de fabricants en fonction des modèles recommandés suivants : si le courant nominal du fusible du connecteur en Y est de 15 A, le modèle recommandé...
Page 67 MPPT1, MPPT2, MPPT3, MPPT4, MPPT5, MPPT6, MPPT4, MPPT5, MPPT6, et MPPT7 MPPT7, et MPPT8 MPPT1, MPPT2, MPPT3, MPPT4, MPPT5, MPPT6, MPPT7, MPPT8, et MPPT9 Figure 5-16 Solution de connexion de dérivation en Y Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 68 Ne raccordez pas les câbles d'alimentation CC en aluminium ou en alliage d'aluminium directement aux bornes CC de l'onduleur. l Les câbles PV 1 500 V doivent être conformes à la norme CEI 62930 ou EN 50618. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 69 PV dans l'axe pour vérifier qu'ils sont correctement raccordés. l Le connecteur doit être fermement raccordé. La garantie ne couvre pas les dommages causés par un mauvais raccordement. Figure 5-17 Connexion de câble Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 70 PV ne doit pas dépasser 80 N. Aucune torsion radiale ni aucun couple ne doivent être générés au niveau des connecteurs PV. Figure 5-19 Exigences en matière de câblage d'alimentation d'entrée CC ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 71 RS485-2 RS485A, RS485 à RS485B, RS485 à signal Utilisé pour la signal différentiel + différentiel – connexion à des appareils esclaves RS485. Procédure Étape 1 Installez le câble de communication. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 72 5 Raccordements électriques Figure 5-21 Raccordement de câble (fiche en caoutchouc à quatre trous 4–8 mm) A VIS Bloquez les orifices de câble non utilisés à l'aide de fiches et serrez les presse-étoupes. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 73 5.9 Fermeture de la porte du compartiment de maintenance Procédure Étape 1 Réglez la barre de support, fermez la porte du compartiment de maintenance et serrez les deux vis de la porte. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 75 10. Les ports USB non utilisés sont obturés avec des bouchons étanches. 6.2 Mise sous tension du système Précautions D ANGER l Portez un équipement de protection individuelle et utilisez les outils d'isolement dédiés pour éviter tout choc électrique ou court-circuit. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 76 Lorsque vous entendez un clic, le commutateur est activé. Étape 3 Vérifiez l'état du témoin à DEL 1. S'il est vert continu, configurez DC SWITCH 2 et DC SWITCH 3 sur ON. ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 77 Via un câble de données USB : le port USB 2.0 est pris en charge. Utilisez le câble de données USB fourni avec le téléphone portable. l Système d'exploitation du téléphone portable : Android 4.0 ou version ultérieure. l Marques de téléphone recommandées : Huawei et Samsung. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 78 7.1.2 Téléchargement et installation des applications Application FusionSolar : scannez le code QR pour télécharger et installer l'application. Application SUN2000 : connectez-vous à Huawei AppGallery, recherchez SUN2000 et téléchargez le package d'installation de l'application. Vous pouvez aussi scanner le code QR pour télécharger le package d'installation.
Page 79 Après avoir sélectionné Utiliser par défaut pour cet accessoire USB, le message vous demandant de confirmer l'accès USB ne s'affichera pas si vous vous reconnectez à l'application sans débrancher le câble de données USB. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 80 (Scénario : le SUN2000 est connecté à l'hébergement cloud FusionSolar) Exécutez l'application FusionSolar et accédez à l'écran Mise en service de l'appareil. Figure 7-3 Sélection du mode de connexion (avec accès réseau) Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 81 7 Interactions homme - machine Figure 7-4 Sélection du mode de connexion (sans accès réseau) (Scénario : connexion du SUN2000 à d'autres systèmes de gestion) Exécutez l'application SUN2000 et accédez à l'écran des opérations. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 82 Util. avancé. Si vous vous connectez avec le profil Util. courant ou Util. spécial, saisissez le mot de passe du profil Util. avancé pour accéder à l'écran Réglage rapide. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 83 Configuration d'isolation Définissez le mode de fonctionnement de l'onduleur en fonction de l'état de mise à la terre côté CC et de la connexion au réseau électrique. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 84 7.1.4.3 Réglage des paramètres de fonctions Procédure Étape 1 Appuyez sur Function Menu > Paramètres > Param. de fonction pour accéder à l'écran de réglage des paramètres. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 85 MPPT à intervalles réguliers afin de localiser la puissance maximale. Intervalle de Spécifie l'intervalle d'analyse MPPT. Ce paramètre s'affiche lorsque balayage multi-crêtes l'Balayage multi-crêtes MPPT est MPPT (min) réglée sur Activer. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 86 PID est dans un état anormal. Mode d'optimisation Si le paramètre est réglé sur Activer, de qualité de la les harmoniques de courant de sortie puissance fournis par l'onduleur seront optimisés. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 87 PV, réglez la Direction de la compensation PID intégré en fonction de la direction de la compensation réelle du module PID afin que l'onduleur puisse fournir une puissance réactive la nuit. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 88 Durée de démarrage Indique la durée d'augmentation souple (s) progressive de l'énergie lorsque l'onduleur démarre. Gradient d'arrêt (%/s) Spécifie la vitesse de variation de la puissance lorsque l'onduleur s'éteint. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 89 7.1.5 Opérations liées à l'utilisateur spécial Si vous vous connectez à l'application comme Util. spécial, vous pouvez définir les paramètres de réseau, de protection, de fonction et les paramètres d'adaptation de réseau pour le SUN2000. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 90 à la terre côté CC et de la connexion au réseau électrique. Mode de sortie Indique si la sortie de l'onduleur possède un fil neutre en fonction du scénario d'application. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 91 à un défaut, si la fréquence du réseau électrique est inférieure à la limite inférieure de la fréquence de reconnexion au réseau, l'onduleur ne soit pas autorisé à se reconnecter au réseau. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 92 7.1.5.2 Réglage des paramètres de protection Procédure Étape 1 Appuyez sur Function Menu > Paramètres > Param. de protection pour accéder à l'écran de réglage des paramètres. Figure 7-11 Paramètres de protection (utilisateur spécial) ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 93 N. 7.1.5.3 Réglage des paramètres de fonctions Procédure Étape 1 Appuyez sur Function Menu > Paramètres > Param. de fonction pour accéder à l'écran de réglage des paramètres. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 94 Ce paramètre définit le seuil de déclenchement LVRT. Ce paramètre ne s'affiche déclenchement Les paramètres de seuil doivent respecter les normes que si LVRT est réglé sur LVRT (V) de réseau électrique locales. Activer. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 95 ». Lorsque la tension du réseau est anormalement élevée pendant un court laps de temps, l'onduleur ne peut pas se déconnecter immédiatement du réseau électrique et doit fonctionner pendant un certain temps. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 96 Seuil de récupération LVRT = Seuil de déclenchement LVRT + Seuil d'hystérésis de sortie VRT l Seuil de récupération HVRT = seuil de déclenchement HVRT - Seuil d'hystérésis de sortie VRT Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 97 Specifica il periodo di timeout del collegamento TCP pulsation TCP per la connessione dell'inverter solare al sistema di gestione. Longueur de Specifica la lunghezza massima del frame TCP inviato trame TCP dal dispositivo a monte all'inverter solare. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 98 7.1.5.4 Réglage des paramètres d'adaptation de la puissance Procédure Étape 1 Appuyez sur Function Menu > Paramètres > Réglage puissance pour accéder à l'écran de réglage des paramètres. Figure 7-13 Réglage de la puissance (Utilisateur spécial) ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 100 Si ce paramètre est réglé sur Activer, la surfréquence puissance active de l'onduleur sera réduite en fonction d'une certaine pente lorsque la fréquence du réseau dépasse la fréquence qui déclenche le déclassement de surfréquence. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 102 Étape 3 Insérez la clé USB dans le port USB. Le système identifie automatiquement la clé USB et exécute toutes les commandes spécifiées dans le fichier de script de démarrage. Examinez le voyant LED afin de déterminer le statut d'exploitation. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 103 LED sont éteints. Après le redémarrage, le voyant clignote lentement en vert pendant 1 minute, puis s'allume en continu, indiquant que la mise à niveau a bien été effectuée. ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 104 Étape 1 Exécutez une commande d'extinction sur l'application SUN2000, sur le SmartLogger ou le système de gestion de réseau (NMS). Pour plus de détails, consultez le manuel d'utilisateur du produit correspondant. Étape 2 Éteignez le commutateur AC entre l'onduleur et le réseau électrique. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 105 Étape 5 Ouvrez la porte du compartiment de maintenance, installez une barre de support et utilisez un multimètre pour mesurer la tension entre le bornier CA et la terre. Assurez-vous que le côté CA de l'onduleur solaire est déconnecté. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 106 ----Fin 8.3 Maintenance de routine Éléments de maintenance Pour garantir le bon fonctionnement de l'onduleur à long terme, il est recommandé d'effectuer la maintenance de routine décrite dans ce chapitre. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 107 Les câbles de mise à la terre doivent La première inspection à la terre être correctement raccordés. se fait 6 mois après la première mise en service. Ensuite, l'intervalle peut être de 6 ou 12 mois. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 108 Étape 1 Retirez la vis du plateau du ventilateur et conservez-la. Retirez le plateau du ventilateur jusqu’à ce que le déflecteur du ventilateur s'aligne avec le châssis de l'onduleur. Figure 8-3 Extraction du plateau du ventilateur (1) Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 109 Étape 3 Retirez le plateau du ventilateur. Figure 8-5 Extraction du plateau du ventilateur (2) Étape 4 Retirez les serre-câbles du ventilateur défectueux. FAN 1 défectueux Figure 8-6 Retrait des serre-câbles du FAN 1 FAN 2 défectueux Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 110 Étape 6 Installez le nouveau ventilateur (FAN 1 est utilisé comme exemple). Figure 8-10 Installation d’un nouveau ventilateur Étape 7 Reliez les câbles du ventilateur. Positions de fixation du FAN 1 Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 111 Étape 8 Poussez le plateau du ventilateur dans l'emplacement jusqu'à ce que le déflecteur du ventilateur s'aligne avec le châssis de l'onduleur. Figure 8-14 Insertion du plateau du ventilateur Étape 9 Raccordez les câbles correctement en respectant les étiquettes des câbles et reliez-les. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 112 CC de l'onduleur a été automatiquement mis hors tension. Dans ce cas, corrigez le problème à l'aide des suggestions de gestion des alarmes avant de mettre le commutateur CC sous tension. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 113 Étape 2 Positionnez les commutateurs CC sur ON. Étape 3 Serrez les capuchons des boutons RESET. Figure 8-17 Réinitialisation et mise sous tension du commutateur C (DC SWITCH 1 est utilisé comme exemple) ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 114 9.3 Mise au rebut du SUN2000 Lorsque la durée de service du SUN2000 expire, jetez-le conformément aux réglementations locales sur les déchets d'équipement électrique. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 115 (par MPPT) Courant de court- 40 A circuit max. (par MPPT) Courant de retour d'énergie maximum vers le panneau PV Tension de 500 V / 550 V démarrage/ fonctionnement minimale Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 116 électrique Courant de sortie 140,7 A 134,9 A 134,9 A maximal Facteur de puissance 0,8 en tête et 0,8 en retard Distorsion harmonique < 3 % totale maximale (puissance nominale) Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 117 INH0 Affichage Témoin LED, module Bluetooth + application, câble de données USB + application et module WLAN + application RS485 Pris en charge MBUS Pris en charge Pris en charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 118 5000 m (diminue lorsque l'altitude est supérieure à 4000 m) fonctionnement maximale Humidité 0 %–100 % HR Borne d'entrée MC4 EVO2 Borne de sortie Borne étanche + borne OT/DT Certification IP IP66 Topologie Sans transformateur Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 119 Préparez un plateau en fonction de la taille de la base de l'onduleur solaire et du câblage des connecteurs en Y. Matériau : matériau extérieur résistant à la corrosion Capacité portante ≥ 10 kg Figure A-1 Dimensions recommandées Étape 1 Installez un plateau. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 120 Préparez une poutre en fonction de la taille de la base de l'onduleur solaire et du câblage des connecteurs en Y. Matériau : matériau extérieur résistant à la corrosion Capacité portante ≥ 10 kg Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 121 Figure A-4 Dimensions recommandées Étape 1 Installez une poutre. Figure A-5 Installation d’une poutre Étape 2 Reliez les connecteurs en Y à la poutre. Figure A-6 Liaison des connecteurs en Y ----Fin Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 122 Auquel cas, toute perte subie par l'installation photovoltaïque relève de la responsabilité de l'utilisateur. Étape 2 Appuyez sur Menu de fonction > Maintenance > Détection d'accès à la chaîne pour accéder à l'écran de réglage des paramètres. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 123 Courant de démarrage par défaut (5 A) : applicable aux scénarios réglé sur où le courant de court-circuit I ) est supérieur à 8 A pour les Activé. modules photovoltaïques monocristallins et polycristallins. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 124 Nous vous conseillons de conserver la valeur par défaut. Si la valeur est mal réglée, le type d'accès aux branches PV peut être mal identifié et des alarmes peuvent être générées par erreur pour l'état de connexion de la branche PV. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 125 Tableau C-1 Noms de domaine des systèmes de gestion Nom de domaine Type de données Scénario intl.fusionsolar.huawei.com Adresse IP publique FusionSolar SmartPVMS REMARQUE Le nom de domaine est compatible avec cn.fusionsolar.huawei.com (Chine continentale). Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 126 EN50438-TR-MV800 Réseau électrique à moyenne Pris en tension turc charge TAI-PEA-MV800 Réseau électrique à moyenne Pris en tension PEA thaïlandais charge PHILIPPINES-MV800 Réseau électrique à moyenne Pris en tension philippin charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 127 BRASIL-ANEEL-MV800 Réseau électrique à moyenne Pris en tension brésilien charge ISRAEL-MV800 Réseau électrique à moyenne Pris en tension israélien charge CEI0-16-MV800 Italie, réseau électrique à Pris en moyenne tension charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 128 Espagne, réseau électrique à Pris en moyenne tension charge VIETNAM-MV800 Réseau électrique à moyenne Pris en tension vietnamien charge CHILE-PMGD-MV800 Réseau électrique à moyenne Pris en tension PMGD chilien (800 V) charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 129 Pris en charge VDE-AR-N4110-MV800 Réseau électrique à moyenne Pris en Pris en tension de l'Allemagne (800 V) charge charge Panama-MV800 Réseau électrique à moyenne Pris en tension du Panama (800 V) charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 130 Pris en MV800 charge FRANCE-RTE-MV800 Réseau électrique RTE de la Pris en France charge AUSTRALIA-AS4777_A- Réseau électrique de l'Australie Pris en MV800 charge UZBEKISTAN-MV800 Réseau électrique de Pris en l'Ouzbékistan charge Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 131 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) D Code de réseau REMAR QUE Les codes de réseau sont sujets à modification. Les codes répertoriés sont indiqués pour référence uniquement. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 132 Les modèles SUN2000HA V300R001C00SPC133 et versions ultérieures permettent la réinitialisation du mot de passe. l Nous vous conseillons de réinitialiser le mot de passe le matin ou le soir, quand l'éclairement solaire est faible. Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 133 Afin d’assurer des services rapides et de meilleure qualité, nous vous demandons de bien vouloir nous fournir les informations suivantes : Modèle Numéro de série (SN) Version logicielle Nom ou ID d’alarme Brève description des signes de la défaillance Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 134 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) F Coordonnées REMAR QUE Informations représentant UE : Huawei Technologies Hungary Kft. Adresse : HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Adresse e-mail : hungary.reception@huawei.com Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 135 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) G Chatbot intelligent de Digital Power Chatbot intelligent de Digital Power https://digitalpower.huawei.com/robotchat/ Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 136 H Acronymes et abréviations Acronymes et abréviations Commission de l’énergie de la Californie Technologie photovoltaïque concentrée Diode électroluminescente MBUS Bus de surveillance Point de fonctionnement optimal MPPT Conversion optimale d'énergie Dégradation potentielle induite Photovoltaïque Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
Page 137 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) H Acronymes et abréviations RCMU Unité de surveillance de courant résiduel DEEE Directive sur les déchets d'équipements électroniques et électriques Édition 19 (20-12-2023) Copyright © Huawei Technologies Co., Ltd.
