3.3 Raccordement des conducteurs principaux
La pose des deux conducteurs principaux (pipeline et PE) s'effectue via les deux passe-câbles à vis
(diamètre extérieur de câble 11 ... 17 mm). Les deux câbles de raccordement doivent être
M25-
a
branchés comme suit :
Le branchement et le débranchement peuvent uniquement avoir lieu en cas d'installation du cavalier
« Digital IN » ! (voir aussi point 6 VCSD arrêt, page 18).
Pipeline
Le câble de raccordement provenant du pipeline est raccordé au point de raccordement « 1 »
(voir fig. 3.3).
Raccordement de l'électrode de terre
Le câble de raccordement provenant de l´electrode de terre est raccordé au point de raccordement
„2 ( )" (voir fig. 3.3).
Les conducteurs doivent être raccordés à la broche de raccordement M10 correspondant avec un
écrou hexagonal M10. Il est conseillé à cette fin d'utiliser un raccord de cosse tubulaire !
-Section du raccord : min. 35 mm2 Cu ... max. 50 mm2 Cu
Mise à la terre du boîtier / potentiel de protection
Le raccordement s'effectue via le boulon fileté M8
section transversale minimale de 16 mm2 Cu. Il est conseillé d'utiliser un raccord de cosse de câble
de 16 mm² (voir fig. 3.3).
Respecter les couples de serrage indiqués !
Point de raccordement
"1"
15±0,5 Nm
d
Pipeline

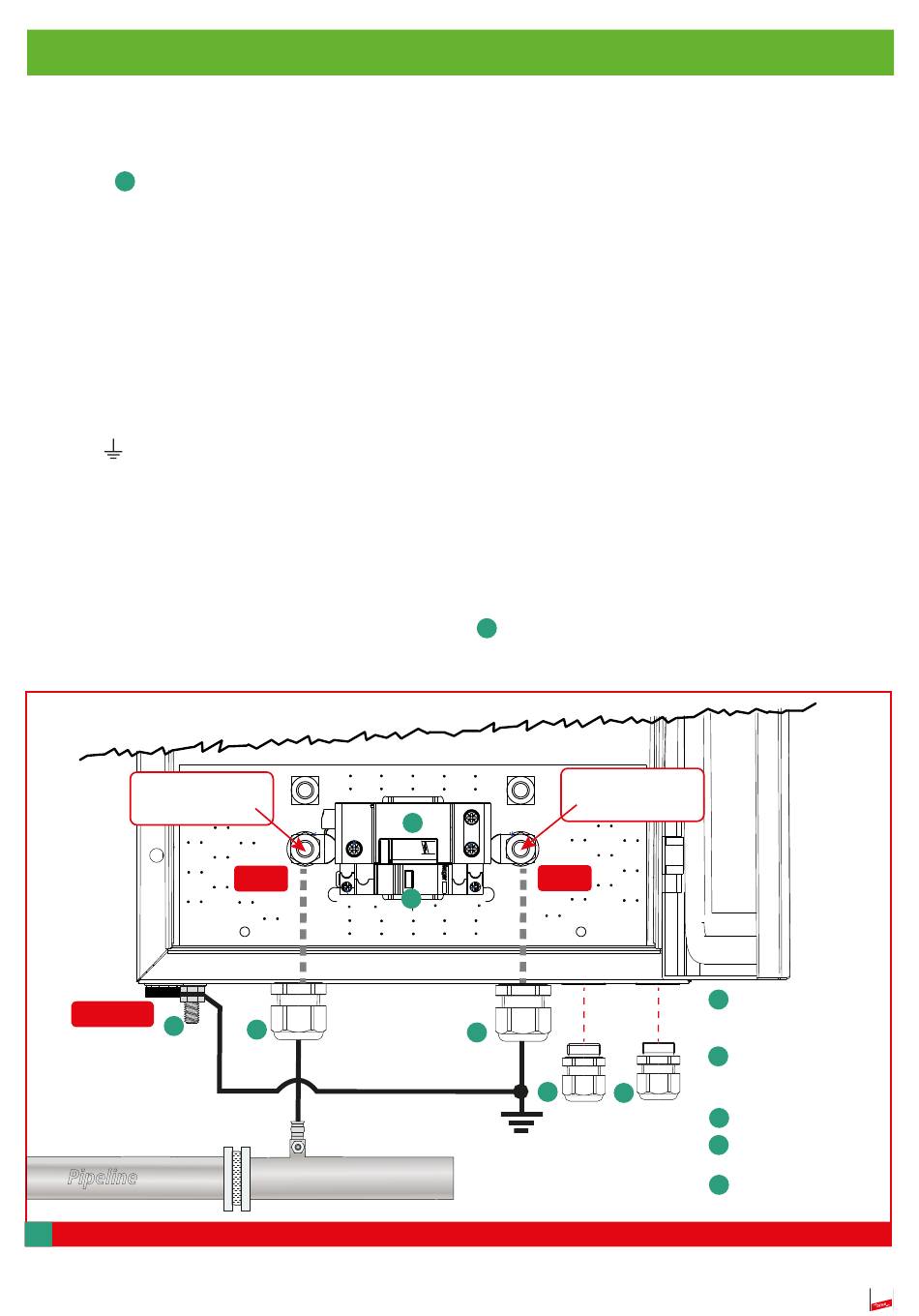

Fig. 3.3 Raccordement des conducteurs
Fig. 3.3 Connectionof the lines
c
17 Nm
e
a
. Le câble de raccordement doit présenter une
d
Point de raccordement
"2"
17 Nm
a
b
b
Passe-câble à vis
a
-M25- ø 11 ... 17 mm,
5 +/- 1 Nm
Passe-câble à vis
b
-M20- ø 6 ... 12 mm,
5 +/- 0.5 Nm
c
Unité transitoire
Mise à la terre du boîtier
d
Boulon fileté M8
e
Bouton de décharge SVN311
9
