3. Montage et raccordement
3.1 Montage mural

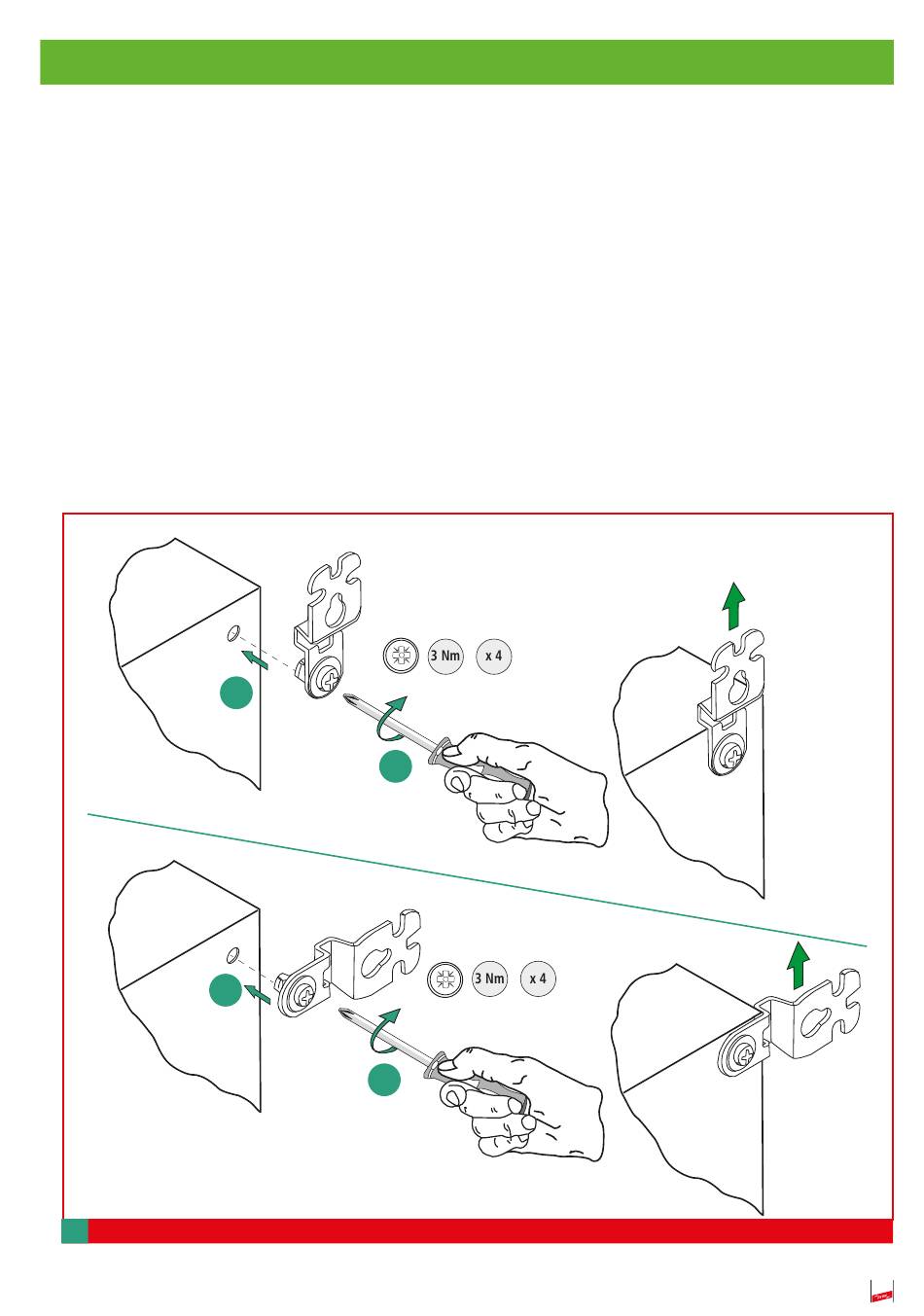

Il est possible de réaliser un montage mural avec les pattes de fixation murale faisant partie de la
livraison (voir fig. 3.1).
Avant le montage, il convient toutefois de retirer les quatre bouchons d'isolation (non représentés)
de la paroi arrière du boîtier.
La patte de fixation correspondante doit ensuite être posée et vissée au niveau de l'orifice correspon
dant (prendre en considération la fig. 3.1).
Il convient de protéger le boîtier du VCSD contre les intempéries en adoptant des mesures adéquates
(p.ex. boîtier extérieur) en cas d'installation à l'extérieur..
Paroi arrière du boîtier
Paroi arrière du boîtier
Fig. 3.1 Paroi arriére du boîtier
1
2
1
2
150 kg
330 Ib
150 kg
330 Ib
7
