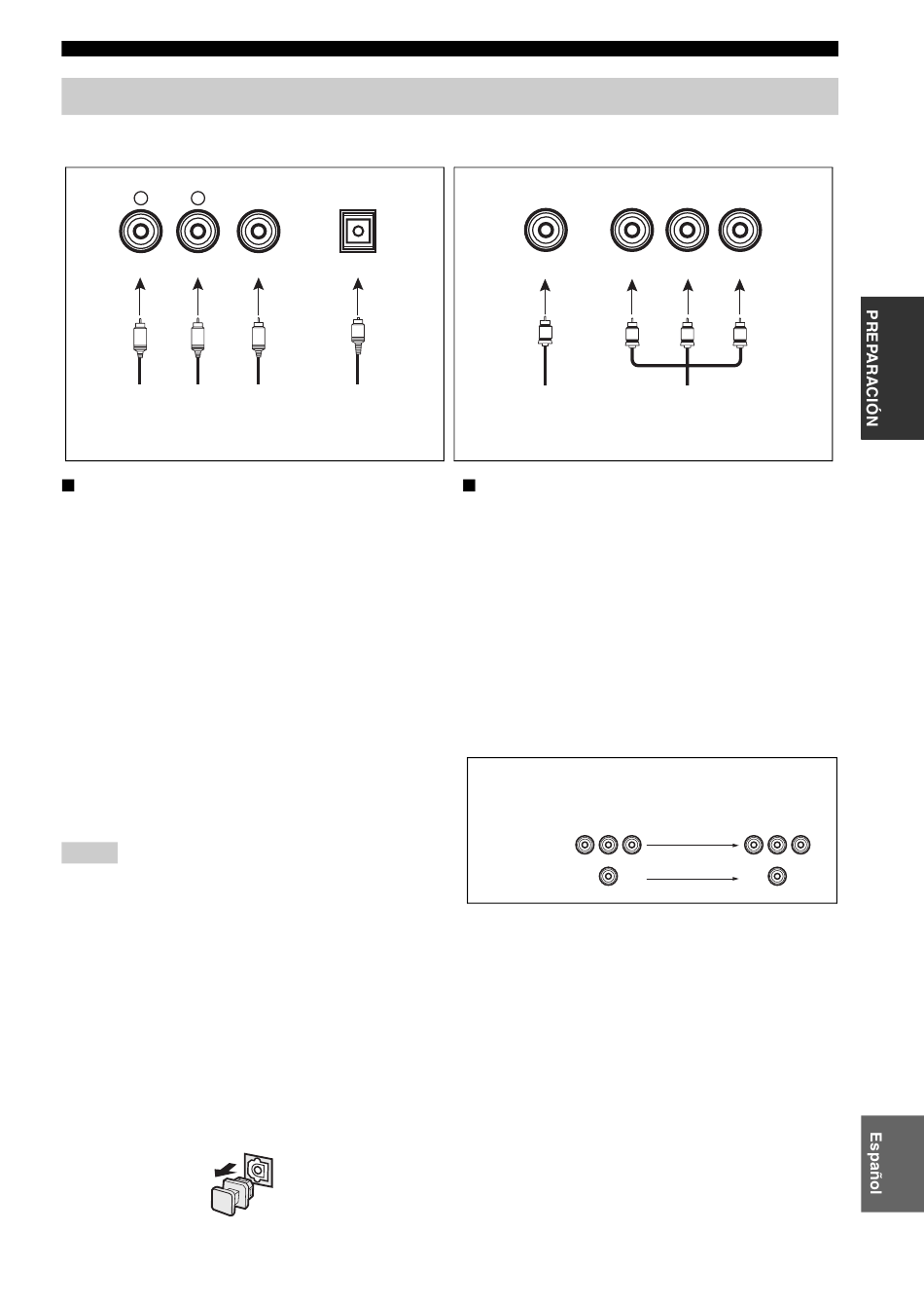

Información sobre jacks y clavijas de cables
Jacks de audio y clavijas de cables
AUDIO
DIGITAL AUDIO
L
R
(Blanco)
(Rojo)
(Anaranjado)
L
R
Clavijas izquierda
Clavija de
y derecha de
cable de
cables de audio
audio digital
analógico
Jacks de audio
Esta unidad tiene tres tipos de jacks de audio (audio
analógico, coaxial de audio digital, óptico de audio
digital). La conexión depende de la disponibilidad de
jacks de audio en sus otros componentes.
Jacks AUDIO
Para señales de audio analógico convencional transmitido
por cables de audio analógico izquierdo y derecho.
Conecte las clavijas rojas a los jacks derechos y las
blancas a los izquierdos.
Jacks DIGITAL AUDIO COAXIAL
Para señales de audio digital transmitidas por cables de
audio digital coaxiales.
Jacks DIGITAL AUDIO OPTICAL
Para señales de audio digital transmitidas por cables de
audio digital ópticos.
Notas
• Puede utilizar los jacks digitales para introducir PCM, Dolby
Digital y series de bits DTS. Cuando conecte componentes a los
jacks COAXIAL y OPTICAL, tendrán prioridad las señales
introducidas por el jack COAXIAL. Todos los jacks de entrada
digital son compatibles con señales digitales con muestreo de
96 kHz.
• Esta unidad maneja independientemente señales digitales y
analógicas. Por lo tanto, las señales de audio introducidas en los
jacks analógicos sólo salen a los jacks AUDIO OUT (REC)
analógicos.
• Quite la tapa del jack óptico antes de conectar el cable de fibra
óptica. No tire la tapa. Cuando no utilice el jack óptico,
asegúrese de volver a poner la tapa. Esta tapa protege el jack
contra el polvo.
DIGITAL AUDIO
COAXIAL
OPTICAL
O
C
Clavija de cable
de audio digital
óptico
coaxial
Jacks de vídeo y clavijas de cables
COMPONENT VIDEO
VIDEO
Y
(Amarillo)
(Verde)
V
Y
Clavija de cable
Clavijas de cables
de vídeo
compuesto
Jacks de vídeo
Esta unidad tiene dos tipos de jacks de vídeo (vídeo
compuesto y vídeo componente). La conexión depende de
la disponibilidad de jacks de entrada en su monitor de
vídeo.
Jacks VIDEO
Para señales de vídeo compuesto convencional
transmitidas por cables de vídeo compuesto.
Jacks COMPONENT VIDEO
Para señales de vídeo componente, separadas en señales
de luminancia (Y) y crominancia (P
conductores separados de cables de vídeo componente.
Flujo de señales de vídeo para MONITOR OUT
Entrada
COMPONENT
VIDEO
VIDEO
CONEXIONES
P
P
B
R
(Azul)
(Rojo)
P
P
B
R
de vídeo
componente
, P
) transmitidas por
B
R
Salida
(MONITOR OUT)
13
