TOWER 10 AM, TOWER 12 AM [GRADE 3]
Dutch Anti-Masking PIR en Dualtech (PIR/Radar) Spiegel Detector -
Installatie instructies.
Détecteurs IRP à miroirs, anti-masque et à double technologie
Français
(IRP/Micro-ondes) – Guide d'installation.
Rilevatore a specchio doppia tecnologia (PIR/MW) con Anti-Masking –
Italiano
Istruzioni d'installazione.
DUTCH
1. INTRODUCTIE
De TOWER 10 AM PIR en TOWER 12 AM Dual zijn professionele
vandaal-bestendige anti-masking detectoren ontworpen voor zowel de
zakelijke als utiliteitsmarkt. Beide detectoren bieden een groot detectie
bereik, robuuste behuizing voor toepassing in moeilijke omgevingen en
hoge immuniteit tegen maskering. Beide detectoren zijn voorzien van
een aantal nieuwe patenten en voldoen aan EN50131 Grade 3.
Specificaties:
• Verzonken sleutelgat lens voor verhoogde immuniteit voor vals
alarm en mechanische sterkte.
• "Obsidian Zwarte Spiegel"™ en "Elliptische / Parabolische Spiegel"
met extreme witlicht immuniteit (meer dan 15,000 LUX). Meerdere
gordijn detectiepatronen met 50% meer gevoeligheid dan
vergelijkbare spiegels van andere fabrikanten (verschillende
patenten volgen).
• Intelligent Actief Infrarood Anti-Masking technologie met de meest
betrouwbare beveiliging tegen opzettelijk maskeren van de lens
(patent volgt).
• Optioneel verwisselbare Long-Beam Gordijn spiegel met een
bereik van 35m x 2.5m voor de TOWER-10 AM en 25 x 2m bereik
voor de TOWER-12 AM.
• Installatie vriendelijk:
Geïntegreerde E.O.L. weerstanden, instelbaar voor verschillende
merken / configuraties.
Steekbare klemmen voor het eenvoudig aansluiten van de detector.
Uniek schuif constructie in behuizing om het openen van de
behuizing zonder een sabotagemelding onmogelijk te maken.
Montage hoogte 1.5 - 4m.
Lage voedingsspanning indicatie.
Looptest LED in via een uitgang op beveiligingscentrale te
activeren.
Optionele montage beugels.
Instelbaar radar bereik (TOWER 12 AM).
• Microprocessor gestuurd, digitale TMR signaal verwerking met
dual-slope digitale temperatuur compensatie.
• Front en achterzijde sabotage beveiligd.
• Echte "Kruip zone" detectie.
• Diervriendelijke (18Kg) toepassing mogelijk door gebruik van
spiegel inzetstuk.
• Ingebouwde auto diagnostics voor zowel PIR en radar detectie.
2. SPECIFICATIES
OPTISCH
Breedhoek
TOWER 10 & 12
Detectie
25mx30m / 90º
Veraf detectie (FOV) 11 gordijnen
Medium FOV 6 gordijnen
Bewegingsteller
Montage:
Methode: Wand, Hoek of 45º tov muur.
Hoogte: 1.5 - 4m zonder beugel.
Verticale instelling: Achterzijde behuizing is voorzien van drie
instellingen; afhankelijk van montagehoogte en bereik.
ELECTRISCH
Sensor type:
PIR: dual element lage ruis pyro electrische sensor.
RADAR: X-Band Doppler module.
Voor EU / VS – 10.525 Ghz.
Voedingsspanning: 8 – 16 VDC.
D-301644
Spiegel Types (zie Fig. 2)
Long Beam Gordijn
TOWER 10 TOWER 12
35m / 5º 25m / 5º
1 gordijn
1 gordijn
1 of 2 LR
NL: Geel, rod & groene LED's
FR: Indicateurs DEL jaune,
rouge et vert
IT: LEDiallo, rosso & verde

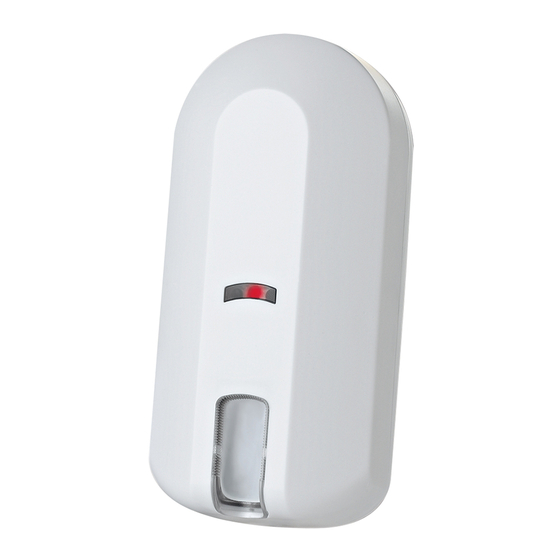

Figuur 1 - TOWER 10 AM / TOWER 12 AM
Lage voedingsspanning detectie: Indien voedingsspanning lager is
dan 7.5 VDC.
Stroom verbruik:
In rust @ 12 VDC: 12mA (TOWER 10 AM). 15mA (TOWER 12 AM).
Maximum: 14mA (TOWER 10 AM). 18mA (TOWER 12 AM).
Alarmduur: 2 to 3 sec.
Masking detectie vertraging: 30 sec.
Remote LED ingang (TST): Hoog ohmige input. LED functie is
alleen te beïnvloeden op afstand indien de schakelaar in de OFF
stand staat.
Uitgangen:
Alarm uitgang: Solid State Relais. NC, 100mA / 30V, 35 ohm
maximale interne weerstand. "Open" gedurende 2 – 3 sec. bij
alarm, masking of geen voedingsspanning.
Trouble uitgang: Solid State Relais NC, 100mA / 30VDC, 35
ohm maximale interne weerstand. "Open" gedurende auto-
diagnostic fout, Anti-Masking, lage voedingsspanning of geen
voedingsspanning.
Sabotage uitgang: Solid State Relais NC, 50mA / 30VDC.
"Open" als het front wordt geopend of indien de detector van de
muur verwijderd wordt.
Ingebouwde End Of Line weerstand circuit: Instelbare seriële
weerstanden voor alle 3 de uitgangen. Weerstand waardes: 0 Ohm
(default), 1K, 2,2K, 4,7K, 5,6K Ohm (zie figuur 5).
LED indicaties:
Event / status
TOWER 12 AM
Lage
voedingsspanning
Opwarmen Geel + Rood + Groen
(60sec.) knipperen om en om
Zelftest fout Geel + Rood knipperen tegelijkertijd
AM detectie
ALARM
PIR detectie Groen knipperend
Radar detectie Groen AAN
Opwarm tijd: 60 sec.
OMGEVING
Omgevings Temperatuur: –20°C to 55°C.
Opslag Temperatuur: –20°C to 60°C
RFI Protectie: Groter dan 20V/m (tot 2GHz).
Behuizing: IP41 en IK04 .
Afmetingen: 160 x 77 x 47mm
Optionele ACCESSOIRES:
BR-1: Muur montagebeugel, verstelbaar 30° naar beneden en
45° links/45° rechts.
BR-2: BR-1 met hoek adapter
BR-3: BR-1 met plafond adapter
GORDIJN-10/12: Uitwisselbaar long beam 35m/5° gordijn spiegel
DIER-10/12: Diervriendelijk inzetstuk voor dieren tot 18kg. Alleen
toepasbaar bij gordijn breedhoek spiegel.
Standarden:
Conform EN50131-1 Grade 3 / Class II, EN50131-2-2, EN50131-2-
4, EN300440, EN301489, EN60950.
Belgische norm TO14.
Zweden norm SSF 1014.
3. INSTALLATIE
3.1 Algemene Richtlijnen
(zie figuur 3)
3.2 Installatie Procedure
(zie figuur 4 & 5).
Indicatie
TOWER 10 AM
Rood knipperend
Geel + Rood
Knipperen om en om
Geel AAN
Rood AAN
---
---
1
