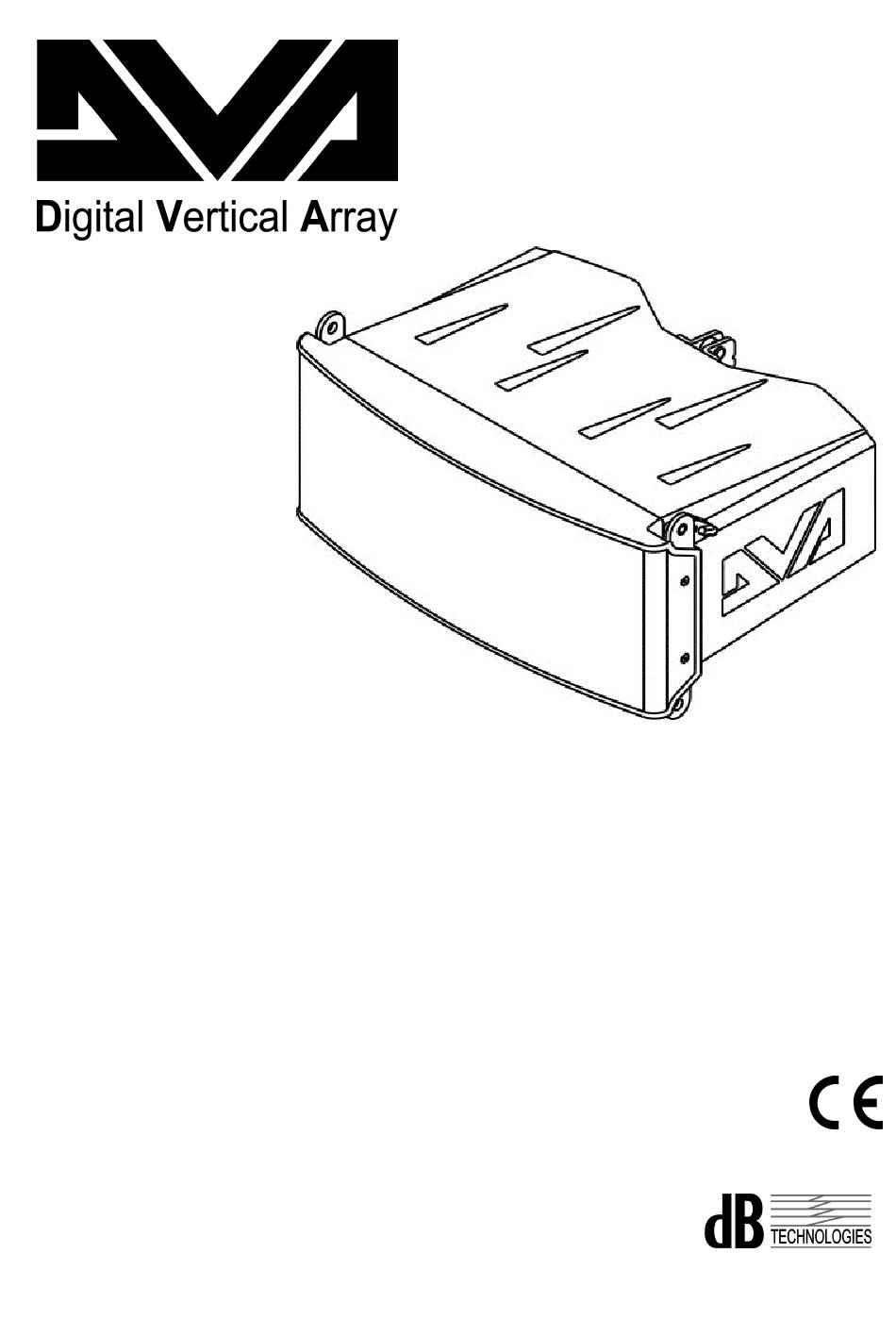

DVA M2P
DESIGNED & DEVELOPED IN ITALY
MANUALE D'USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "USER MANUAL - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet
werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "CARATTERISTIQUES TECHNIQUES - Section 2".
Publicité
Manuels Connexes pour DVA M2P
Sommaire des Matières pour DVA M2P
- Page 1 DVA M2P DESIGNED & DEVELOPED IN ITALY MANUALE D’USO - Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”.
- Page 2 DVA MINI Digital Array System DESCRIZIONE Il diffusore DVA M2P è un diffusore passivo che fa parte del sistema componibile e modulare denominato DVA MINI. Il diffusore DVA M2P, è utilizzabile in configurazione in appoggio a terra (ground stack) oppure appeso in configurazione line-array.
- Page 3 Questo evitare surriscaldamenti anomali o peggio danneggiamenti all’amplificatore. I diffusori DVA M2P hanno una impedenza nominale d’ingresso di 16 ohm e a questa bisognerà fare riferimento per le connessioni.
- Page 4 ITALIANO DVA MINI Digital Array System DATI TECNICI DVA M2P Sistema Passivo 2-Vie Potenza RMS 150W Potenza Peak 300W Risposta in Frequenza (-6dB) 105Hz-19KHz (-10dB) 92Hz-20KHz Crossover 2,1KHz Dispersione 90°x15° Pressione sonora (SPL) 125dB Componenti 2 woofer 6,5” – VC 1,5” Neodimio 2 driver –...
- Page 5 ENGLISH DESCRIPTION The DVA M2P is a passive louspeaker and it is part of the modular system called DVA MINI. The DVA M2P can be used in ground stack configuration or suspended in line-array configuration. The modules use a fast, innovative mechanical fastening method.
- Page 6 This is done to prevent overheating or, worse, damages to the amplifier. The DVA M2P loudspeaker has a nominal input impedance of 16 ohms and this must taken into account when making the connections.
- Page 7 ENGLISH TECHNICAL SPECIFICATION DVA M2P System Passive 2-Ways RMS power 150W Peak power 300W Frequency response (-6dB) 105Hz-19KHz (-10dB) 92Hz-20KHz Crossover 2,1KHz Cover range 90°x15° Sound pressure (SPL) 125dB Component parts 2 woofer 6,5” – VC 1,5” Neodymium 2 driver – VC 1” Neodymium...
- Page 8 Das Horn wurde speziell für die korrekte Kopplung der Lautsprecher der Serie DVA Mini entwickelt. Der DVA M2P sind aus Polypropylen und haben zwei seitliche hintere Griffe, um den Transport und die Installation zu erleichtern. Die Lautsprecher sind mit Stahlbügeln und einem einfachen und leichten Blockierungssystem versehen.
- Page 9 Mindestimpedanz des Verstärkers sein soll. So kann man anomale Überhitzungen oder noch schlimmer Beschädigungen des Lautsprechers vermeiden. Der Lautsprecher DVA M2P haben eine Eingangsnennimpedanz von 16 Ohm, und auf solche Impedanz soll man für die Anschlüsse achten.
- Page 10 DEUTSCH DVA MINI Digital Array System TECHNISCHE DATEN DVA M2P System Passiv - 2 Wege RMS Leistung 150W Peak Leistung 300W Frequenzgang (-6dB) 105Hz-19KHz (-10dB) 92Hz-20KHz Crossover 2,1KHz Abstrahlung 90°x15° Schalldruck (SPL) 125dB Lautsprecher 2 woofer 6,5” – VC 1,5” Neodymium 2 driver –...
- Page 11 FRANÇAIS DESCRIPTION Le diffuseur DVA M2P est un haut-parleur passif fait partie du système à éléments et modulaire dénommé DVA MINI. Le DVA M2P est utilisable avec une configuration en appui au sol (ground stack) ou suspendu avec une configuration line-array (réseau d'enceintes). Les modules utilisent une méthode de fixation mécanique rapide et innovante.
- Page 12 à l'impédance minimale de l'amplificateur de puissance. Ceci pour éviter des sur- réchauffements anormaux ou, pire encore, des dégâts à l'amplificateur. Le diffuseur DVA M2P ont une impédance nominale d'entrée de 16 ohm, et il faudra se référer à celle-ci pour les connexions.
- Page 13 FRANÇAIS DONNES TECHINIQUES DVA M2P Système Passifs – 2 vie Puissance RMS 150W Puissance Peak 300W Réponse en fréquence (-6dB) 105Hz-19KHz (-10dB) 92Hz-20KHz Crossover 2,1KHz Couverture 90°x15° Pression sonore (SPL 125dB Composantes 2 woofer 6,5” – VC 1,5” Neodymium 2 driver – VC 1” Neodymium Sensibilité...
- Page 14 ITALIANO DVA Composer - Simulazione acustica di sistemi serie DVA DVA Composer è un software di puntamento e simulazione acustica per tutti i modelli Line Array della serie DVA e relativi Subwoofers. Tale software permette di gestire un sistema stereo composto da line array e subwoofer,...
- Page 15 FRANÇAIS DVA Composer Simulation acoustique de systèmes de séries DVA DVA Composer est un logiciel de direction et simulation acoustique pour tous les modèles de lignes de source de la série DVA et les caissons de basse relatifs. Ce logiciel permet de gérer un système stéréo composé de ligne source et de caissons de basse, simulant séparément la réponse acoustique de chacun des deux...
- Page 16 DVA MINI Digital Array System DIMENSIONI – DIMENSIONS - ABMESSUNGEN – DIMENSIONS SCHEMA A BLOCCHI - BLOCK DIAGRAM - BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS...
- Page 17 INSTALLAZIONE - INSTALLATION - INSTALLATIONEN - INSTALLATIONS INDICAZIONE POSIZIONE DEL PERNO NELLA STAFFA POSTERIORE INDICATION OF THE POSITION OF THE PIN IN THE REAR BRACKET ANGABE DER POSITION DES ZAPFENS IM HINTEREN BÜGEL INDICATION POSITION DE LA GOUPILLE SUR L'ETRIER POSTERIEUR Posizione della staffa a riposo (chiusa all’interno delle staffe) Position of the bracket in rest position (closed inside the brackets) Ruhestellung des Bügels (in den Bügeln geschlossen)
- Page 18 DVA MINI Digital Array System UNIONE DI DUE DVA M2P COMBINATION OF TWO DVA M2P KOMBINATION VOZ ZWEI DVA M2P COMBINAISON DE DEUX DVA M2P La posizione dei due diffusori è indicativa The position of the two speakers is indicative...
- Page 20 DVA MINI Digital Array System La leva Rossa deve essere posizionata come indicato in figura per garantire il bloccaggio dei diffusori The Red lever must be positioned as shown in the figure to ensure the locking of the speakers Der rote Hebel muss wie in Abbildung positioniert...
- Page 22 DVA MINI Digital Array System Selezionare l’angolo di copertura desiderato Select the desired angle of coverage Den gewünschten Deckungswinkel auswählen Sélectionner l'angle de couverture désiré...
- Page 23 Bloccare la staffa con il pin in uno dei due fori indicati in figura Lock the bracket with the pin in one of the two holes indicated in the figure Den Bügel mit dem Zapfen in einem der beiden Öffnungen, die in Abbildung gezeigt werden, blockieren Bloquer l'étrier avec la goupille dans l'un des deux orifices indiqués sur la figure...
- Page 24 INSTRUCTIONS DE SÉCURITÉ POUR LES ACCESSOIRES Per un corretto utilizzo in sicurezza del sistema DVA MINI e al fine di evitare pericoli di ribaltamento e danni a persone, animali e cose, prima di procedere all'installazione del sistema, verificare sul sito dBTechnologies le configurazioni ammissibili, le indicazioni previste e le relative prescrizioni di sicurezza.
- Page 25 Pour l'utilisation du diffuseur avec support en colonne pour caisson de basse (pole mount) s'assurer que le caisson de basse de support du diffuseur soit positionné sur une surface plat, horizontale en dépourvue d'inclinaisons. ACCESSORIO DRK-M5 (flybar per DVA MINI) ACCESSORY DRK-M5 (flybar for DVA MINI) Per le istruzioni di assemblaggio tra flybar e diffusori fare riferimento al manuale incluso nell’accessorio.
- Page 26 DVA MINI Digital Array System ACCESSORIO DSA-M2 (adattatore per supporto su asta) ACCESSORY DSA-M2 (stand supporto adaptor) Supporto con asta Supporto con palo Stand support on pole Stand support on pole Per le istruzioni di assemblaggio tra adattatore e diffusori fare riferimento al manuale incluso nell’accessorio.
- Page 28 DVA MINI Digital Array System A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com Codice 420120225 Rev 1.0...
