Montage - Siemens SIRIUS 3RT Mode D'emploi

Contacteurs / associations de contacteurs

Masquer les pouces Voir aussi pour SIRIUS 3RT:

Table des Matières

Montage

Montage sur contacteur de taille S00

SIRIUS - Contacteurs / associations de contacteurs SIRIUS 3RT

Manuel, 09/2016, A5E03656507130A/RS-AC/004

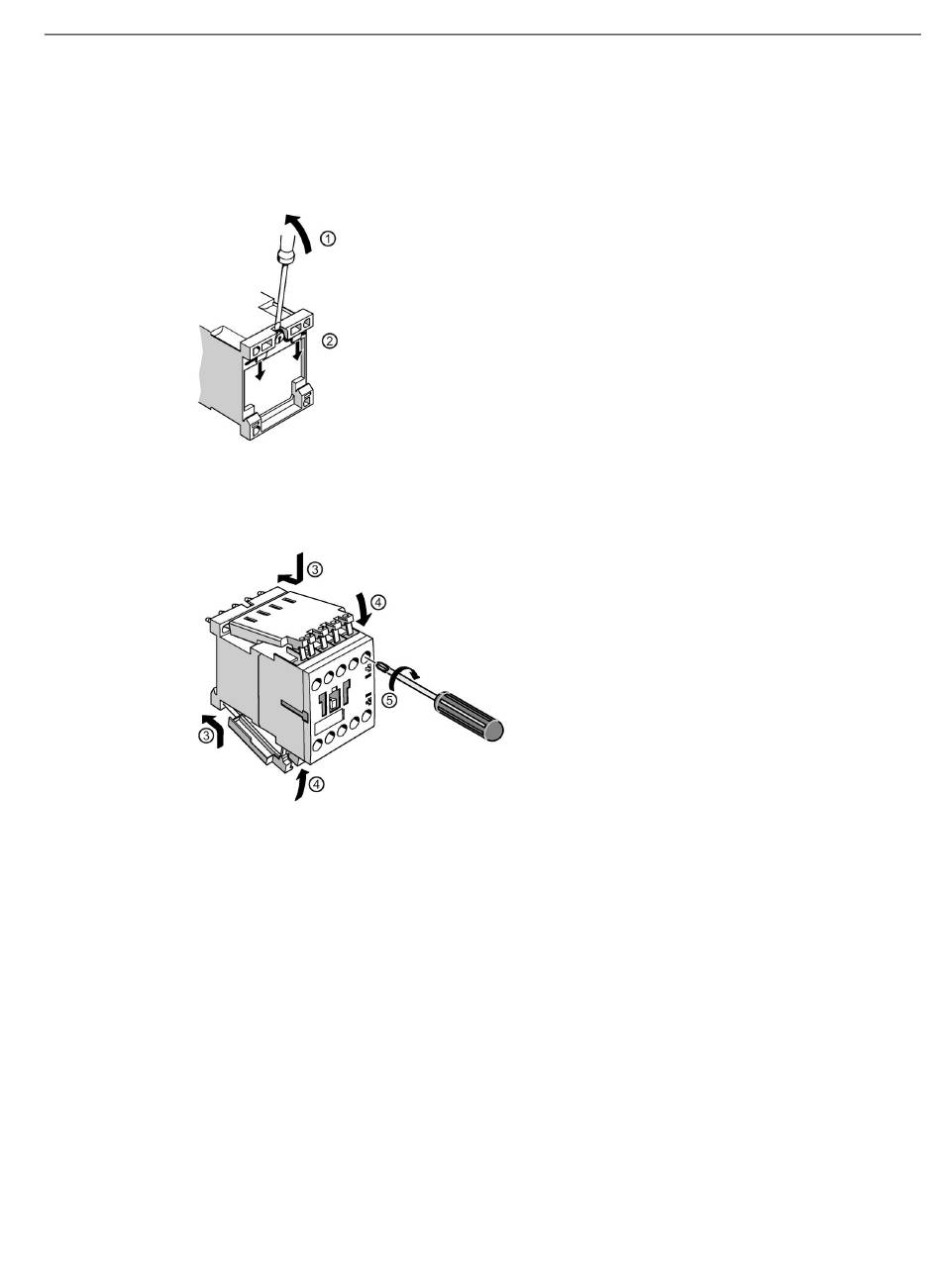

Placer le tournevis sur le contacteur comme le montre la figure.

Pousser le tournevis vers l'arrière pour ouvrir le ressort de la fixation sur rail symétrique.

Introduire les picots à souder en haut et en bas dans les bornes à vis des contacteurs.

Rabattre les adaptateurs à picots sur le contacteur.

Visser les adaptateurs avec un tournevis.

8.12 Adaptateur à picots
