Configuration
5.11 Fonctionnement d'un moteur dans deux sens de rotation (ensemble inverseur).

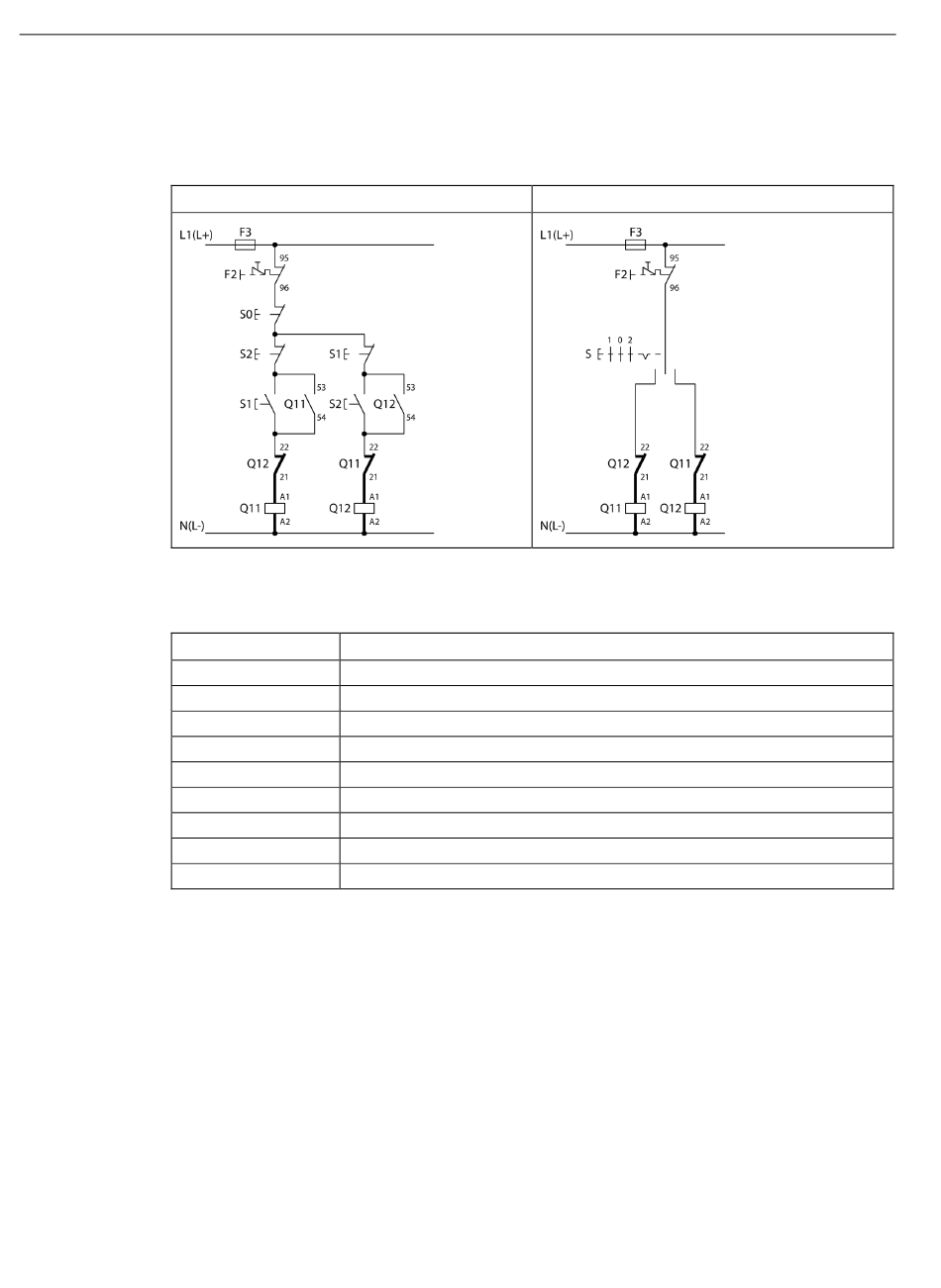

Exemple de circuit de commande
Tableau 5- 6 Exemple de circuit de commande d'un ensemble inverseur
Commande par impulsions
Tableau 5- 7 Légende - Exemple de circuit de commande d'un ensemble inverseur
Abréviation
S0
S1
S2
NO
Q11
Q12
F1
F2
F3
116
Description
Touche "ARRÊT"
Touche MARCHE vers la droite
Touche MARCHE vers la gauche
Commutateur de sélection "Droite-Arrêt-Gauche"
Contacteur de marche vers la droite
Contacteur de marche vers la gauche
Fusibles pour circuit principal
Relais de surcharge
Fusibles pour circuit de commande
SIRIUS - Contacteurs / associations de contacteurs SIRIUS 3RT
Commande maintenue
Manuel, 09/2016, A5E03656507130A/RS-AC/004
