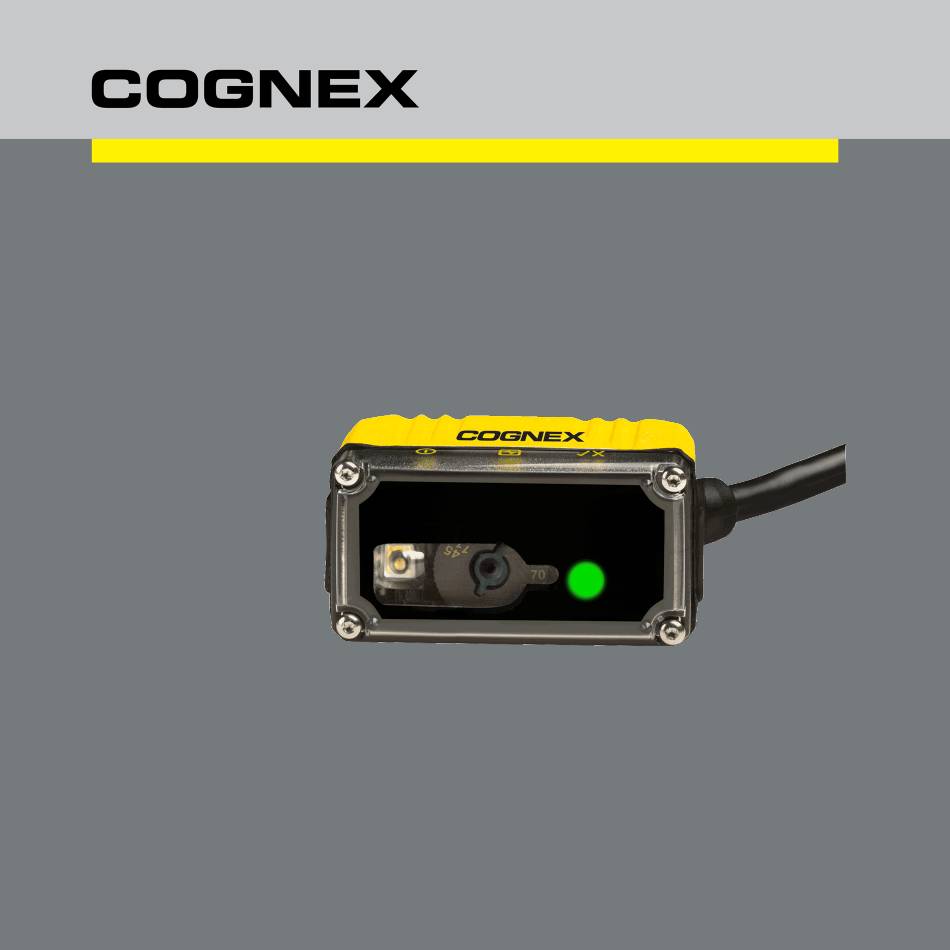

- Page 1 ® DataMan Aide-mémoire 14/03/2017...
- Page 2 Précautions Lors de l'installation du produit Cognex, veuillez respecter les précautions suivantes pour réduire le risque de blessure ou d'endommagement des équipements : Pour réduire les risques d'endommagement ou de dysfonctionnement liés aux variations de tension, au bruit de ligne, aux décharges électrostatiques (ESD), aux surtensions ou à...
- Page 3 Présentation du produit Voyants d'état : - Alimentation : JAUNE = Alimentation MARCHE - Communication : JAUNE clignotant - Lecture correcte/incorrecte : VERT = lecture correcte/ROUGE = lecture incorrecte - Erreur : ROUGE = erreur, contrôler journal du périphérique Câble Éclairage interne Lentille M12 à 3 positions Viseur LED Trous de montage (M3 x 3,5 mm) Retirer le cache latéral pour accéder aux écrous carrés (M3).
- Page 4 Accessoires DataMan 50 CÂBLES Câble USB, 1,5 m (DM100-USB-000) Câble USB, 3 m (DM100-USB-030) Câble E/S USB et câbles non sertis, 2,0 m (DM-USBIO-00) Câble E/S RS-232 et câbles non sertis, 2,5 m (DM-RS232IO-00) Câble RS-232, 1,5 m (DM100-RS232-000) Câble d'extension, 5 m (DM100-EXTCBL-000) Câble de connexion câbles non sertis, 5 m (DM50-PWRIO-05)
- Page 5 Dimensions...
- Page 6 Champ de vue et distances de lecture...
- Page 7 Connexion du lecteur...
- Page 8 Manuel de référence DataMan 50, qui est installé grâce à l'outil de configuration DataMan. À partir du menu de démarrage Windows, sélectionnez les points suivants pour accéder au manuel : Tous les programmes > Cognex > Logiciel DataMan vx.x.x > Documentation. Remarque : Les câbles sont vendus séparément.
- Page 9 Remarque : Les câbles inutilisés peuvent être tronqués ou attachés à l'aide d'un lien en matériau non conducteur. Pour RS-232, utiliser le chemin de retour d'alimentation pour la terre. 1. Contrôlez que le bloc d'alimentation utilisé est débranché et qu'il ne reçoit pas de courant.
- Page 10 1. Connectez le câble USB ou RS-232 à votre lecteur. 2. Connectez le câble à une alimentation électrique. Pour configurer un lecteur DataMan 50, l'outil de configuration DataMan doit être installé sur un ordinateur en réseau. L'outil de configuration DataMan est disponible sur le site d'assistance DataMan : http://www.cognex.com/support/dataman.
- Page 11 Spécifications DataMan 50 76 g (câble inclus) Poids Température de 0 °C — 40 °C (32 °F — 104 °F) fonctionnement Température de -10 °C — 60 °C (-14 °F — 140 °F) stockage Humidité maximale 95 % (sans condensation) IP65 si l'étanchéité est effectuée correctement Indice de protection Sécurité LED CEI 62471 : groupe sans risque, pas d'étiquetage supplémentaire nécessaire.
- Page 12 Spécifications de l'imageur DataMan 50 Spécification Imageur, série DataMan 50 Capteur d'images CMOS 1/3 pouce Propriétés du capteur d'images 4,51 mm x 2,88 mm (H x V), 6,0 µm pixels carrés Résolution d'image (pixels) 752 x 480 Vitesse de l'obturateur électronique Exposition 18 µs à 25 ms Acquisition d'image Jusqu'à...
- Page 13 Déclarations de conformité Les lecteurs DataMan 50 sont au minimum conformes aux exigences de sécurité d'utilisation de tous les organismes de normalisation concernés. Néanmoins, comme pour tout appareil électrique, le meilleur moyen de garantir la sécurité d'utilisation est de l'utiliser en respectant les consignes suivantes. Lisez attentivement ces directives avant d'utiliser l'appareil.
- Page 14 Un étiquetage supplémentaire n'est pas nécessaire. Pour les utilisateurs de la Communauté Européenne La société Cognex respecte la Directive 2012/19/UE du PARLEMENT EUROPÉEN ET DE LA COMMISSION du 4 juillet 2012 sur les déchets d'équipements électriques et électroniques (DEEE).
- Page 15 Afin d'éviter la diffusion de ces substances dans notre environnement et de diminuer la pression sur les ressources naturelles, nous vous encourageons à utiliser les reprises des systèmes appropriés pour l'élimination du produit. Ces systèmes réutilisent ou recyclent proprement la plupart des matériaux du produit que vous éliminez.
- Page 16 Copyright © 2017 Cognex Corporation. Tous droits réservés...
