7.1. Capteurs

Le Modèle 72 utilise des capteurs à diverses fins telles que : suivre l'enveloppe
lorsqu'elle se déplace dans le Modèle 72, mesurer la hauteur et la largeur de
l'enveloppe, détecter le contenu dans l'enveloppe, vérifier si le contenu a été
retiré de l'enveloppe, et régler les hauteurs minimales et maximales du
système de levage (Figure 7-1).
Verrouillage 2
Capteurs de levage (2)
Coupe latérale justifiée
Pièce de navette RX/TX
Justification supérieure
Justification inférieure
Position d'origine de navette
Chemin de coupe supérieure
Extraction RX
Extraction TX
Ouverture d'extraction
Entrée du vérificateur
94
Bac de chargement inférieur
Chargeur

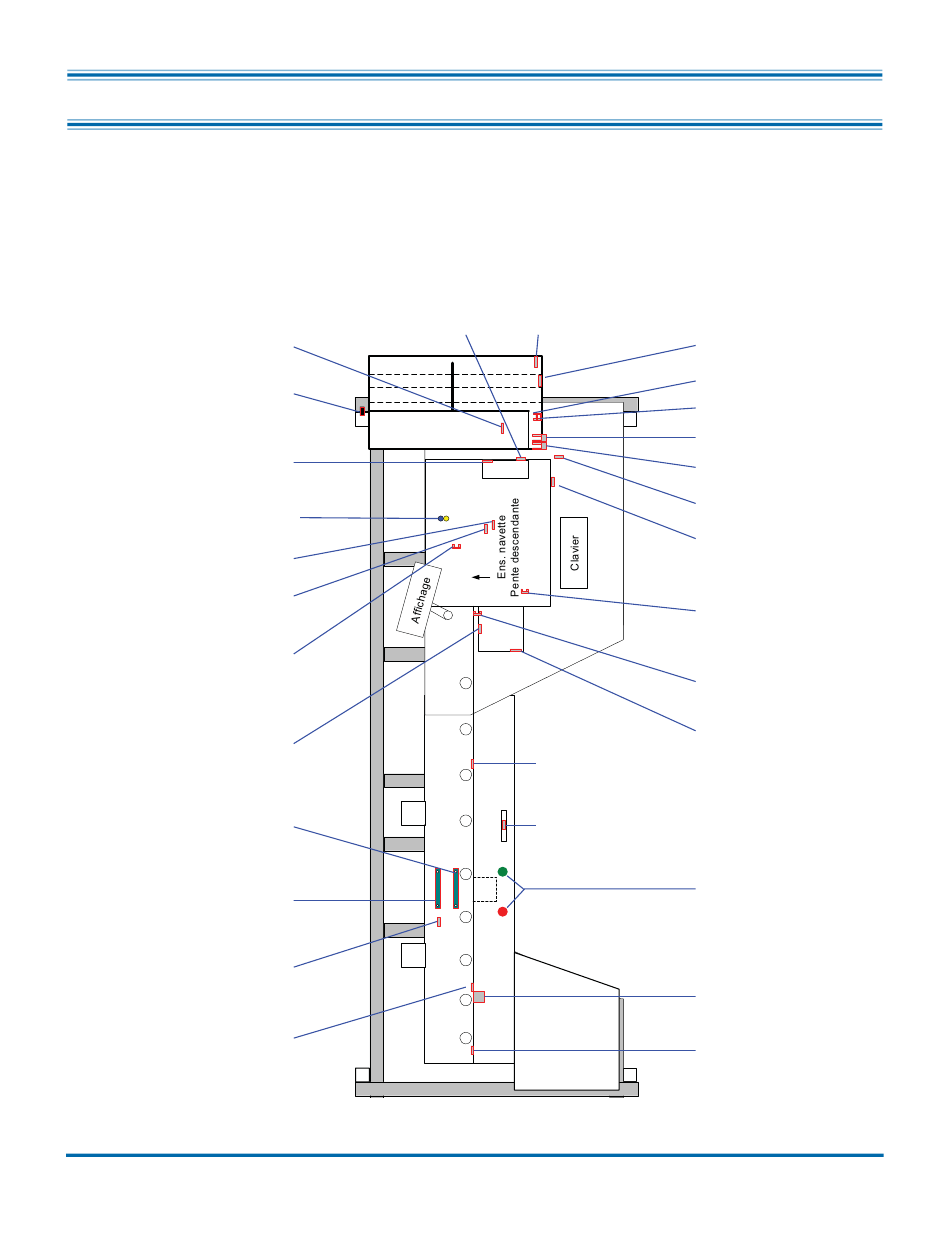

Figure 7-1 : Emplacements des capteurs
Modèle 72™ Manuel de l'opérateur
OPEX Corporation
Verrouillage 1
Coupe latérale
Coupe
supérieure
Entrée de l'extraction
Retrait
Chargement vide
Convoyeur 2
Convoyeur 1
Étage de chargement
Sortie du chargement
Retour de chute
Bac de chargement
supérieur
Position d'origine
du taquet
Position d'origine
du transport
Verrouillage de
coupe supérieure 3
Commutateur de
cycle Voyant Cycle
vert Voyant rouge
du vérificateur
Vérificateur effet Hall
Rejeter
