5.6.4. Affichage du graphique

Sélectionnez cette option pour afficher un graphique montrant la productivité
opérationnelle (Figure 5-44).

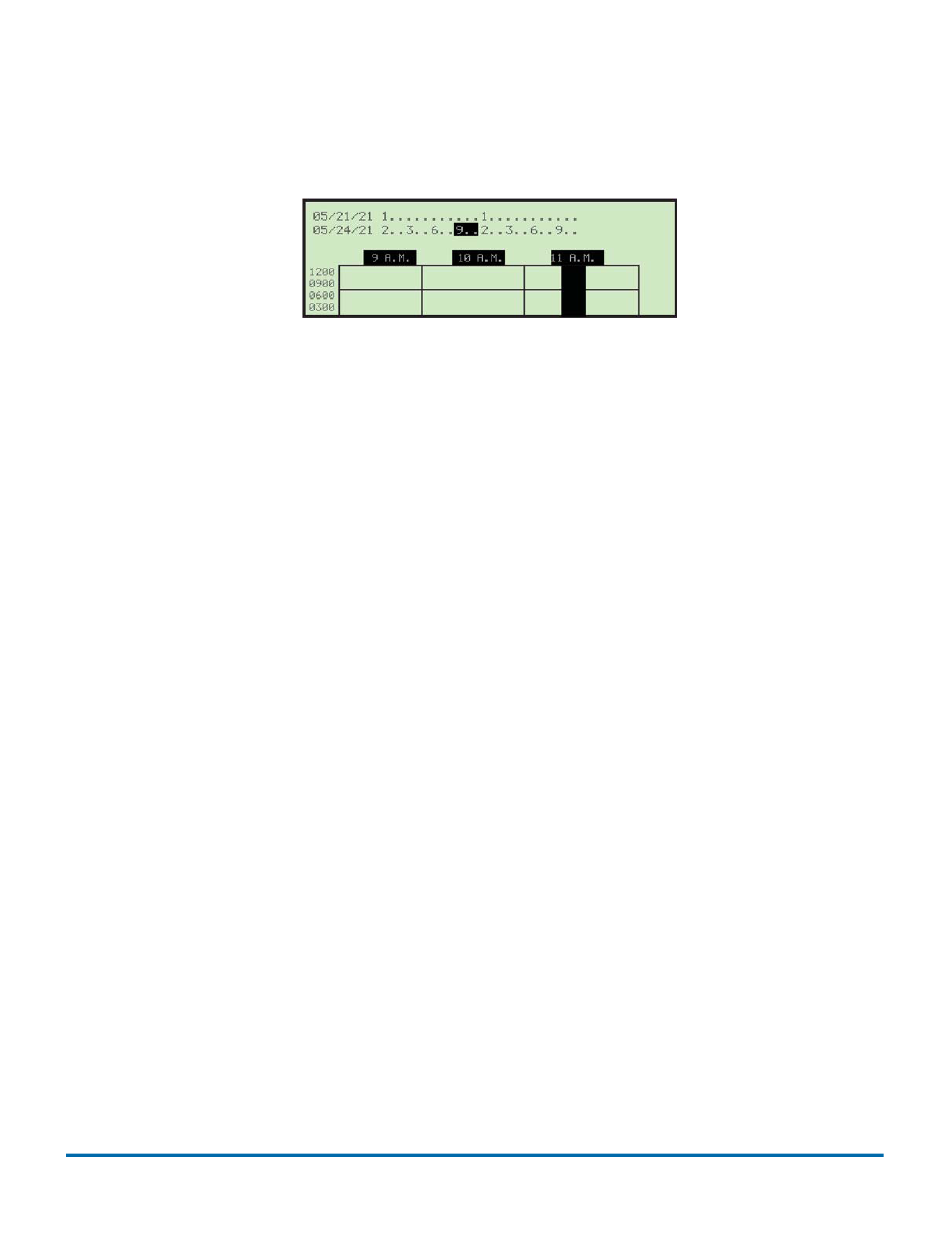

Figure 5-44 : Écran Afficher le graphique (exemple)
En plus de stocker le nombre de pièces et le temps d'exécution pour chaque
combinaison tâche/opérateur, le nombre de pièces exécutées chaque minute
est accumulé. Cela fournit des données pour dessiner le graphique du taux
d'exécution. Après avoir effectué cette sélection, deux lignes chronologiques
apparaîtront en haut de l'écran et un graphique apparaîtra en bas de l'écran.
Les données du graphique sont stockées pour les deux derniers jours pendant
lesquels le Modèle 72 a été utilisé. Ces dates sont affichées sur le côté gauche
des deux lignes chronologiques. Par exemple, le jour actuel est le 25/05/2021
sans courrier traité, mais le Modèle 72 a été exécuté pour la dernière fois le
21/05/2021 et 24/05/2021, la première ligne de l'écran affichera le 21/05/21 et
la deuxième ligne le 24/05/21. Si le courrier a été envoyé le jour en cours, la
première ligne affichera le 24/05/21 et la deuxième ligne le 25/25/21.
À côté de chacune des dates affichées, se trouve une représentation d'une
ligne chronologique de 24 heures commençant à 00h00 et se terminant à
23h00 comme représenté dans Figure 5-44. Toutes les trois heures sont
affichées verticalement (12h, 3h, 6h, 9h, 12h, 15h, etc.) et des points simples
représentent les heures intermédiaires. Le curseur couvre une période de trois
heures et peut être déplacé pour sélectionner n'importe quel bloc de trois
heures pour les dates affichées. Par exemple, dans Figure 5-44, pour afficher
le graphique d'exécution de 9h à 11h 24/05/2021, déplacez le curseur sur la
deuxième ligne et mettez en surbrillance le 9 (9h) et les deux points suivants.
Appuyez ensuite sur la touche Entrée pour mettre à jour l'affichage.
