REMPLACEMENT DES PLAQUES DE CAOUTCHOUC

REMARQUE : Lorsque vous remplacez des plaques de caoutchouc usées, portez une
attention particulière à la distinction entre le côté grossier et lisse des plaques. Placez
le côté grossier à l'intérieur et le côté lisse à l'extérieur.

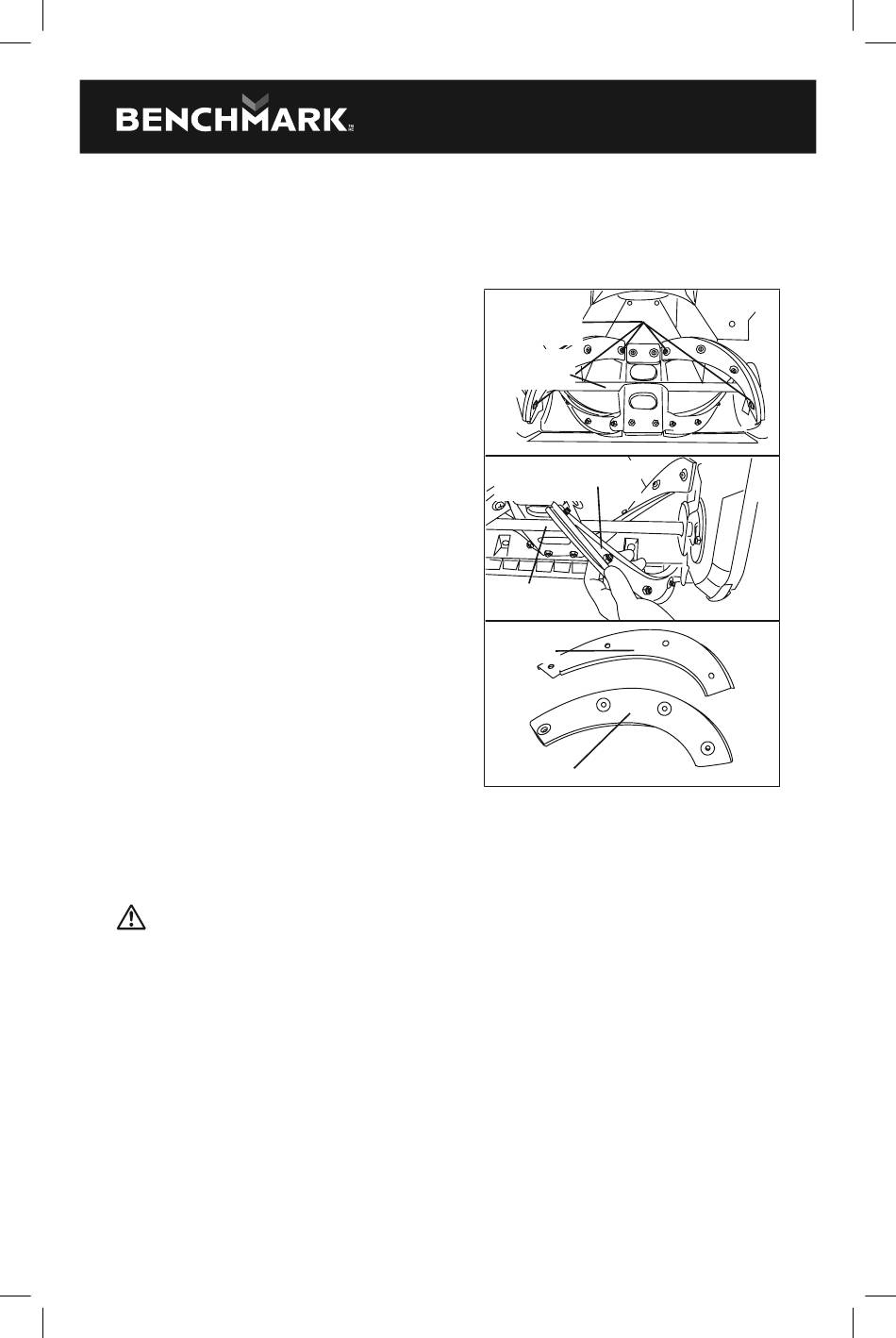

1. Détachez la plaque de caoutchouc usée lors
de l'assemblage en retirant les deux jeux
d'écrous et de boulons utilisés pour la fixer
à l'assemblage de pale (figs. 25-26).
2. Desserrez les deux ensembles d'écrous
et de boulons du milieu pour détacher la
plaque de caoutchouc usée du cadre
métallique (fig. 27).
3. Fixez la nouvelle plaque en caoutchouc sur le cadre métallique en remplaçant et en
resserrant les deux ensembles d'écrous et de boulons du milieu (fig. 27).
4. Remontez l'assemblage de la plaque en caoutchouc sur l'assemblage de la pale en
remplaçant et en resserrant les deux jeux d'écrous et de boulons utilisés pour le fixer.
AVERTISSEMENT : Assurez-vous d'éteindre l'interrupteur et de débrancher la
rallonge avant d'effectuer toute tâche d'entretien sur votre souffleuse à neige
21
Assemblage
de plaque de
caoutchouc
Assemblage
de pale
Assemblage de plaque
de caoutchouc
Assemblage
de pale
Cadre en
métal
Plaque de
caoutchouc
Fig. 25
Fig. 26
Fig. 27
