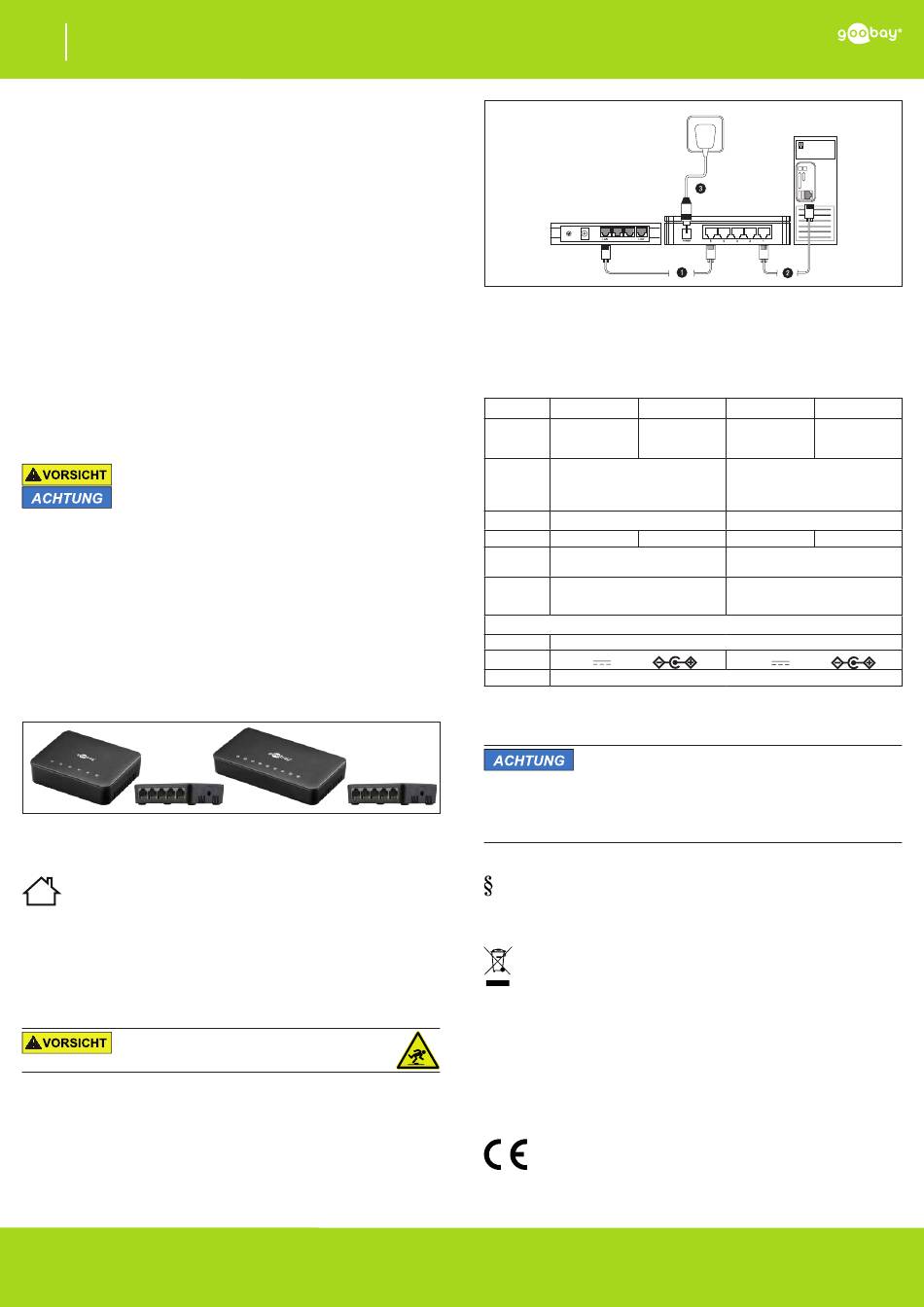

DE
Betriebsanleitung
5/8 Port Netzwerkverteiler
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
1.2 Netzteil
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
1.3 Produkt und Netzteil
• Gehäuse nicht öffnen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Nicht für Kinder geeignet
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Nur das mitgelieferte Netzteil verwenden.
• Nur geschirmte Netzwerkkabel verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
1.4 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Netzwerkverteiler
Dieses Produkt ist ein Netzwerkverteiler, der Ihr Heimnetzwerk ohne großen Installa-
tionsaufwand erweitert und die Vernetzung mehrerer PCs oder anderer Ethernet-fä-
higer Geräte untereinander oder mit dem Internet ermöglicht. Es unterstützt Auto-Ne-
gotiation, d. h. anders als bei einem Hub werden Datenpakete per Hardware-Adresse
an das jeweils gewünschte Zielgerät weitergegeben. Auto-MDI(X) passt die Sende-
und Empfangsleistung automatisch den kommunizierenden Geräten an. Die Übertra-
gungsmethode „Store and Forward" garantiert eine sichere Datenübertragung.
2.2 Anzeigen
Power-LED an: Gerät eingeschaltet, Spannung liegt an.
Power-LED aus: Gerät ausgeschaltet, keine Spannung liegt an.
LAN 1-5/8-LED an: Gerät angeschlossen.
LAN 1-5/8-LED aus: kein Gerät angeschlossen.
LAN 1-5/8-LED blinkt: Gerät übermittelt Daten.
2.3 Lieferumfang
71223+93372
Fig. 1: Lieferumfang
Netzwerkverteiler, Netzteil, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Nennspannung, Netzspannung und Frequenz von Produkt und Strom-
netz vergleichen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrtheit sicher-
stellen.
5 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Verbinden Sie einen beliebigen RJ45 Anschluss des Netzwerkverteilers
über ein geschirmtes Netzwerkkabel mit Ihrem Router.
2. Verbinden Sie einen beliebigen RJ45 Anschluss des Netzwerkverteilers
über ein geschirmtes Netzwerkkabel mit Ihrem PC und/oder weiteren
Ethernet-fähigen Geräten.
3. Schließen Sie das mitgelieferte Netzteil an den DC Eingang des Netz-
werkverteilers und an eine gut zugängliche Steckdose an.
Der Netzwerkverteiler ist beliebig kaskadierbar, d. h. es können auch mehrere Netz-
werkverteiler miteinander verwendet werden.
REV2017-03-06
V2.0
71224+93373
ADSL/Router
Fig. 2: Anschluss
6 Bedienung
Der Netzwerkverteiler funktioniert automatisch und beinhaltet keine während des
Betriebs zu bedienenden Bedienelemente.
• Um den Netzwerkverteiler bei Bedarf zurückzusetzen, trennen Sie ihn für
etwa 5 Minuten vom Stromnetz.
7 Technische Daten
Modell 71223
5x RJ45-Buchse,
Anschlüsse DC-Buchse
(5,5 x 2,5 mm)
max.10/100Mbps (Half-duplex)
max.20/200Mbps (Full-duplex)
Betriebsarten
Übertragungsmethode „store and forward"
Auto-Negotiation Auto MDI/MDIX
Maße 90 x 75 x 25 mm
Gewicht 67 g
max.10/100Mbps (Halbduplex)
Datenrate
max.20/200Mbps (Vollduplex)
IEEE 802.3 10Base-T
Weiterleitung IEEE 802.3u 100Base-TX
IEEE802.3x Flow Control
Netzteil
Eingang
Ausgang
5 V , 500 mA
Nulllast
Tab. 1: Technische Daten
8
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
9
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten anfragen.
10 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
11 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien
der europäischen Bestimmungen erfüllt.
- 1 -
71223, 71224, 93372, 93373
100-240 V~
PC
5/8 Port Switch
71224 93372
8x RJ45-Buchse, 5x RJ45-Buchse,
DC-Buchse DC-Buchse
(5,5 x 2,5 mm) (5,5 x 2,5 mm)
max.10/100/1000Mbps (Half-duplex)
max.20/200/2000Mbps (Full-duplex)
Übertragungsmethode „store and forward"
Auto-Negotiation Auto MDI/MDIX
140 x 75 x 25 mm
125 g 78 g
max.10/100/1000Mbps (Halbduplex)
max.20/200/2000Mbps (Vollduplex)
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE802.3x Flow Control
100-240 V~ 50/60 Hz 0,3 A
12 V , 500 mA
<0,3 W
, eine registrierte Marke der Wentronic
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
93373
8x RJ45-Buchse,
DC-Buchse
(5,5 x 2,5 mm)
140 g
