Raccordement et commande
IMPORTANT !
IMPORTANT !
18

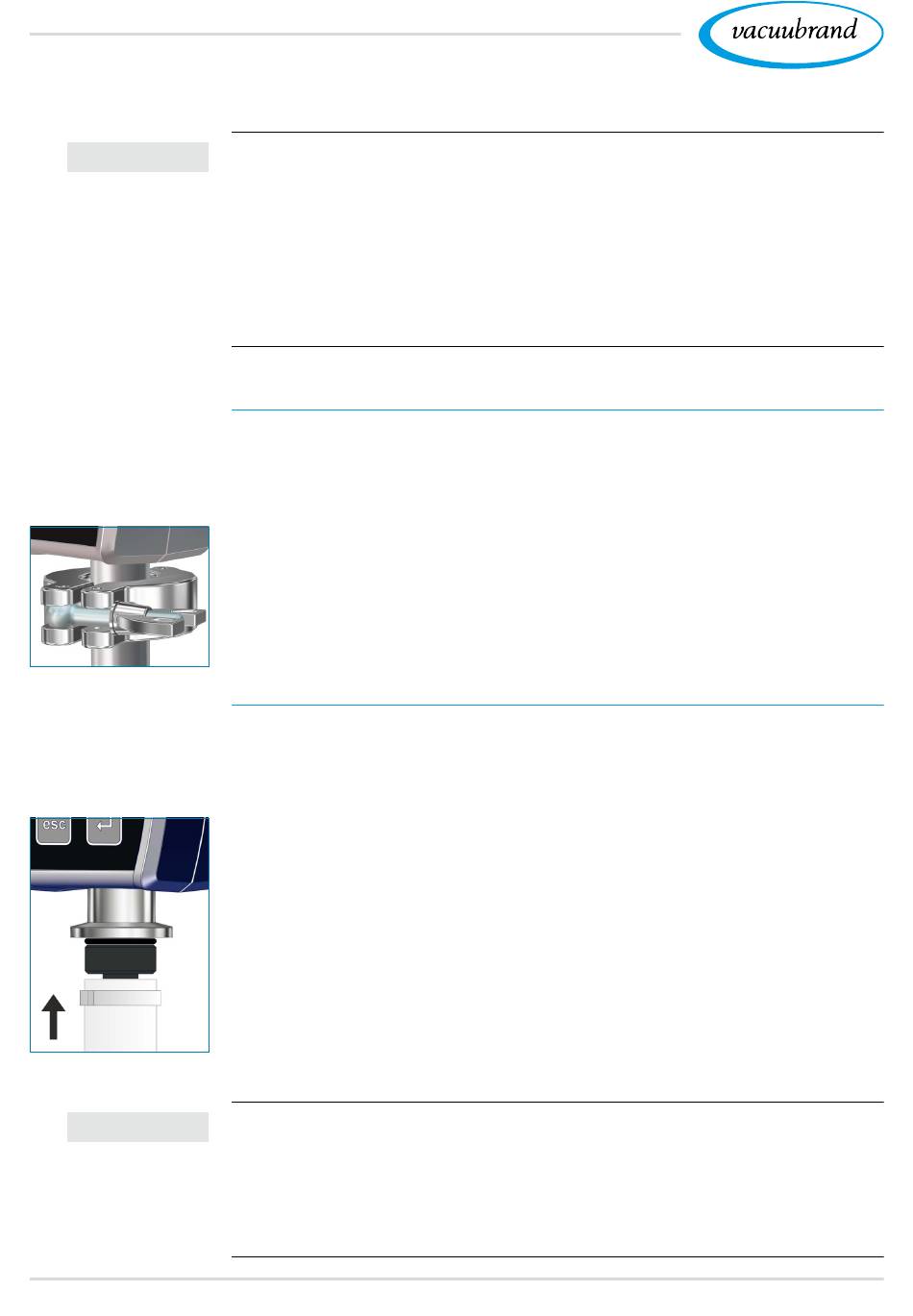

4.1.2 Raccordement au vide

4.1.2 Raccordement au vide
> Pression maximale admissible au niveau du capteur de pres‑
sion : 1,5 bar (absolue).
> En cas d'encrassement ou d'endommagement, en particu‑
lier de la bride, l'appareil perd en performance de mesure.
> Le vacuomètre doit si possible être installé verticalement,
bride vers le bas ; cette configuration évite la formation de
condensats.
Raccordement via la petite bride
Équipement de raccordement nécessaire : collier de serrage,
bague de centrage universelle ou bague de centrage intérieure
KF DN16.
1. Retirez le cache anti-poussière.
2. À l'aide de la bague de centrage, raccordez le vacuomètre au
raccord de l'appareil  petite bride KF DN16.
3. Fixez le vacuomètre avec un collier de serrage.
Raccordement via un raccord cannelé
Équipement de raccordement nécessaire : raccord cannelé DN
6/10 mm G1/4" avec joint torique et collier de serrage pour tuyau
(en option).
1. Retirez le cache anti-poussière.
2. Vissez manuellement le raccord cannelé avec joint torique
dans le filetage interne.
3. Via le raccord cannelé, raccordez le vacuomètre à l'un des
flexibles de vide de l'appareil.
4. Fixez le flexible de vide, p. ex. à l'aide d'un collier de serrage
pour tuyau.
5. Branchez le vacuomètre.
> Utilisez un flexible de vide adapté à la plage de vide consi‑
dérée. Par exemple, les flexibles en caoutchouc ne sont pas
étanches, et sont donc impropres à la mesure d'un vide fin.
> Pour raccorder le vacuomètre, utilisez des flexibles aussi
courts que possible.
