Model WH20 User Guide
©2005, Shure Incorporated
Printed in U.S.A.
27G3078 (Rev. 7)

Publicité

Table des Matières
loading

Manuels Connexes pour Shure WH20

Sommaire des Matières pour Shure WH20

  • Page 1 Model WH20 User Guide ©2005, Shure Incorporated Printed in U.S.A. 27G3078 (Rev. 7)

  • Page 2: Généralité

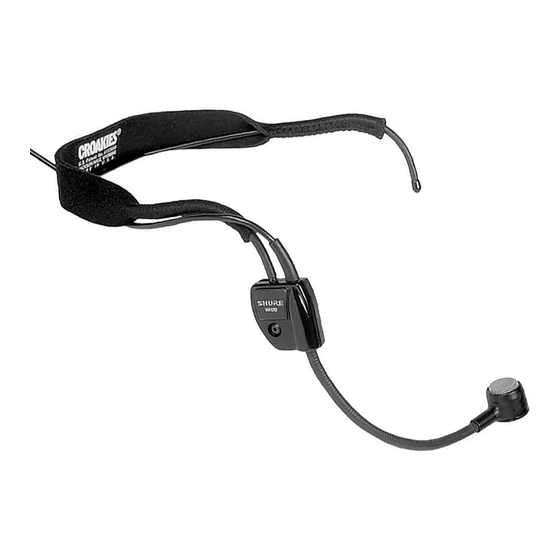

    Un bandeau élastique intégré maintient confortablement le casque. Le bandeau, l'armature et le col de cygne sont réglables, permettant l'adaptation à toute taille ou forme de tête. Le WH20 est fourni avec une bonnette en mousse et une attache pour la fixation sur un vêtement.

  • Page 3: Pièces Du Microphone

    FIGURE 1 MICROPHONE SUR FLEXIBLE REPLIABLE Le casque WH20 comprend un flexible repliable facilitant le rangement et le transport. Avant de mettre le casque, déplier le flexible jusqu'à ce qu'il s'enclenche et se bloque en place. Replier pour le stockage et le transport.
  • Page 4 PORT DU CASQUE MISE EN PLACE DU MICROPHONE FIGURE 2 FIGURE 3 RÉGLAGE DU CASQUE • Si le casque est trop lâche ou inconfortable, recourber avec précaution les côtés de l'armature pour le serrer ou le desserrer (Figure 4A). L'angle de l'écouteur de l'armature peut également nécessiter un réglage (Figure 4B).

  • Page 5: Utilisation De L'attache Pour Vêtement

    UTILISATION Brancher le WH20 sur l'entrée de microphone d'un émetteur sans fil ou d'une entrée de mi- crophone câblé symétrique. REMARQUE : Le WH20 étant un microphone électrodynamique il a donc, de façon inhérente, un niveau de sortie inférieure à...

  • Page 6: Lavage Du Bandeau Élastique

    4. Glisser le bandeau autour de l'armature dans sa position initiale. Fixer le câble avec le col- lier en plastique. On remarquera que le bandeau élastique fourni avec le WH20 n'est pas de taille normalisée; les bandeaux achetés dans le commerce sont trop longs pour cette application.

  • Page 7: Courbe De Directivité

    à la tige (masse) du jack de sortie du microphone. WH20QTR, WH20TQG utilisé avec les systèmes sans fil Shure : Sorties jack du récepteur de 1/4 po : Une pression acoustique positive sur le diaphragme produit une tension positive sur la pointe du connecteur de sortie du récepteur.

  • Page 8: Environnement

    TEFLON ; col de cygne souple en Monel à gaine en plastique; bandeau élasti- que en caoutchouc/nylon Poids net (connecteur compris) WH20: 63 g WH20TQG: 63 g WH20XLR: 98 g HOMOLOGATION Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Confor- me aux critères applicables de test et de performances de la norme européenne EN 55103...
  • Page 9 CARTRIDGE CONNECTEUR 1/4 PO ROUGE WH20QTR NOIR BLINDAGE CONNECTEUR XLR CARTRIDGE BLINDAGE NOIR WH20XLR ROUGE CONNECTEUR MINI CARTRIDGE ROUGE NOIR WH20TQG BLINDAGE SCHEMAS DE CÂBLAGE FIGURE 8...
  • Page 10 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Int’l Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
